Navigátor

V levé části pracovního okna se zobrazí navigátor, který obsahuje údaje otevřených souborů ve stromové struktuře. Kliknutím na symbol Otevření adresáře můžete rozbalit položky dané větve a pomocí Úvodní seznam je opět sbalit. Téhož dosáhneme dvojím kliknutím na položku.

Pokud navigátor „uchopíte“ myší na jeho titulkové liště, můžete ho přesunout na pracovní plochu. Dvojím kliknutím na titulkovou lištu nebo posunutím k okraji se opět ukotví na okraji okna.

Tip

Objekt vybraný v navigátoru se označí také v pracovním okně. Objekty tak lze rychle vyhledávat a upravovat.

Na spodním okraji navigátoru se nacházejí tři (respektive po výpočtu čtyři) záložky. Lze jimi přepínat mezi navigátorem 'Data', 'Zobrazit', 'Pohledy' a 'Výsledky'.

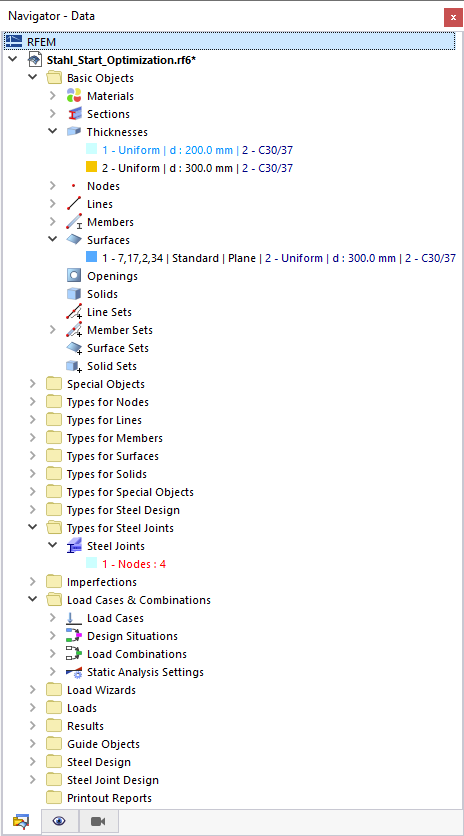

Navigátor - Data

Navigátor Data obsahuje údaje o modelu konstrukce a o zatíženích, dále údaje o posouzení a výsledky výpočtu. Chybně definované objekty se zobrazí červeně, nepoužívané objekty modře.

Informace

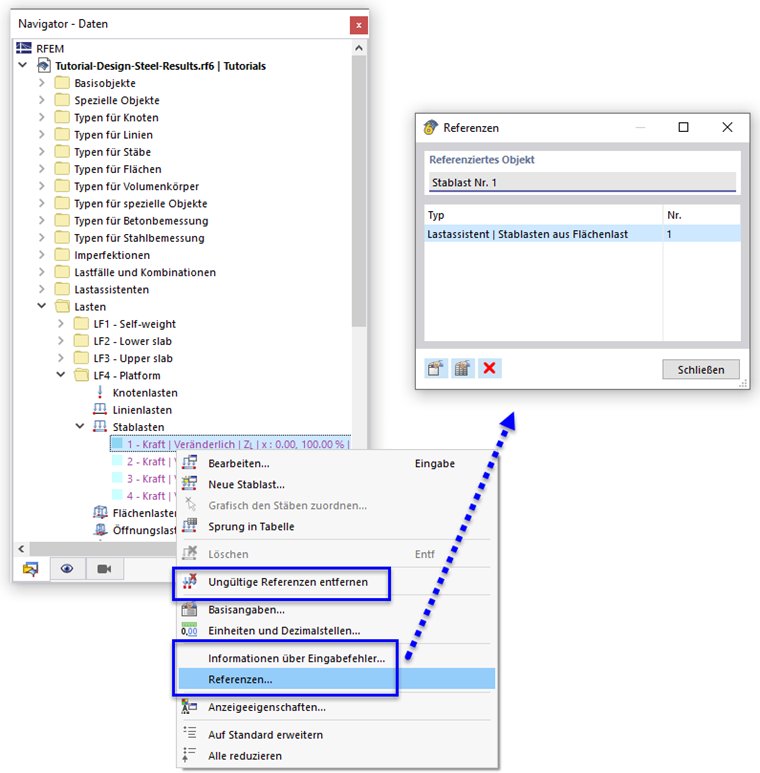

Dvojím kliknutím na položku („list“ stromu) otevřete dialog pro úpravu objektu. Pokud na položku kliknete pravým tlačítkem myši, zobrazí se místní nabídka s užitečnými funkcemi pro vytvoření nebo změnu objektu (viz obrázek Místní nabídka pro Pruty ).

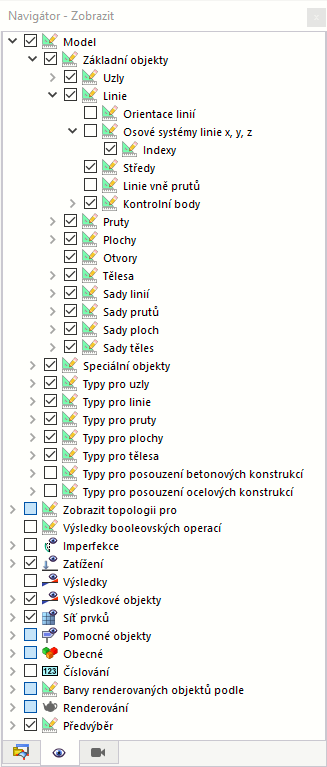

Navigátor Zobrazit

V Navigátoru - Zobrazit lze nastavit grafické zobrazení objektů v pracovním okně. Pokud některá položka v navigátoru bude mít zaškrtávací políčko prázdné, příslušný objekt nebo atribut se v grafickém okně neobjeví.

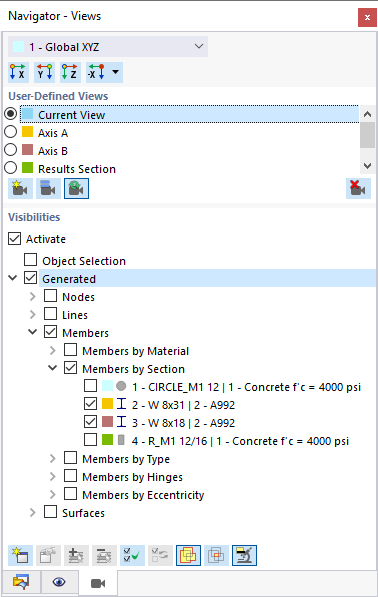

Navigátor - Pohledy

Navigátor - Pohledy obsahuje pohledy na model zadané uživatelem a dále automaticky vytvářené i uživatelsky definované viditelnosti objektů (výřezy, skupiny). Tlačítka, která tu máte v obou sekcích k dispozici, vám slouží k vytváření pohledů, k nastavení viditelností, zařazování objektů do viditelností atd. (viz kapitola Pohledy a viditelnosti).

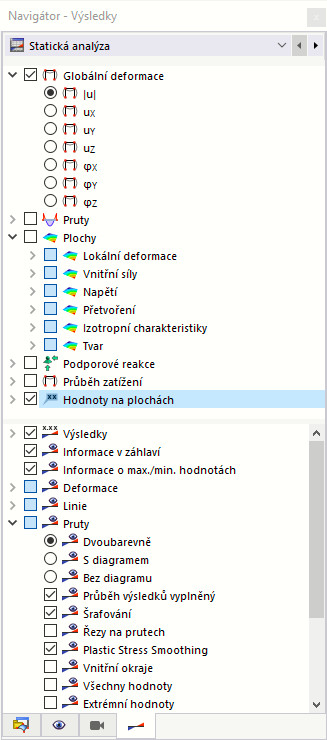

Navigátor - Výsledky

V Navigátoru - Výsledky se nastavuje grafické zobrazení výsledků. Obsah navigátoru závisí na tom, zda se zobrazují výsledky statické analýzy nebo některého posouzení.
