- Celková plocha A
- Smykové plochy A y a A z s příčným smykem a bez něj
- Poloha těžiště yS , zS
- momenty plochy 2 stupně Iy, Iz, Iyz, Iu, Iv, Ip
- Úhel natočení hlavních os α
- Poloměry setrvačnosti iy , iz , iyz , iu , iv , ip
- Moment setrvačnosti v kroucení It
- Hmotnost průřezu G a obvod průřezu U
- Poloha středu smyku yM , zM
- Výsečové momenty setrvačnosti Iω, S , Iω, M
- Max./min. průřezové moduly Wy , Wz , Wu , Wv a Wt
- Plastické průřezové moduly Wy, pl , Wz, pl , Wu, pl , Wv, pl
- Napěťová funkce podle Prandtla Φ
- Derivace Φ podle y a z
- Deplanace ω
SHAPE-MASSIVE | průřezové charakteristiky
Máte nějaké otázky?
![Podlahová deska zatížená regálovým systémem](/cs/webimage/011117/2466945/KB_1677_01-cs.png?mw=512&hash=1f0f02c83432b795dbb16c1380bebb0563c4df72)
V našem článku popíšeme postup při posouzení mezního stavu použitelnosti základové desky z drátkobetonu. Ukážeme si, jak se při těchto posouzeních uplatňují výsledky iteračního výpočtu MKP.
![Základová deska se zahuštěnou sítí konečných prvků a zatížením v místě stojek policového systému](/cs/webimage/008690/2217100/01-_en.png?mw=512&hash=54c6d3ca8325d85ed7a00ec6f5095c0a2863158d)
Drátkobeton se v současnosti používá především v konstrukcích podlah průmyslových staveb, případně hal, u základových desek s menším zatížením, suterénních stěn a podlah. Od roku 2010, kdy německý výbor pro železobetonové konstrukce (DAfStb) zveřejnil první směrnici týkající se drátkobetonu, mají statici k dispozici normu pro posouzení tohoto kompozitního materiálu, přičemž vláknobeton se ve stavební praxi těší stále větší oblíbenosti. V tomto článku popíšeme postup při nelineárním výpočtu základové desky z drátkobetonu v mezním stavu únosnosti v programu RFEM pro výpočty metodou konečných prvků.
![Vztah zatížení a deformace a) nevyztuženého betonu a b) drátkobetonu](/cs/webimage/008783/1025903/01-en.png?mw=512&hash=65e98cfe859ce35a3e3e9da47a0ef9335401520e)
Drátkobeton se v současnosti používá především v konstrukcích podlah průmyslových staveb, případně hal, u základových desek s menším zatížením, suterénních stěn a podlah. Od roku 2010, kdy německý výbor pro železobetonové konstrukce (DAfStb) zveřejnil první směrnici týkající se drátkobetonu, mají statici k dispozici normu pro posouzení tohoto kompozitního materiálu, přičemž vláknobeton se ve stavební praxi těší stále větší oblíbenosti. V našem příspěvku se budeme zabývat jednotlivými materiálovými charakteristikami drátkobetonu a také zohledněním těchto parametrů v programu RFEM pro statické výpočty metodou konečných prvků.
![Metoda posouzení 1 - Konfigurace mezního stavu únosnosti](/cs/webimage/044297/3647458/01-cs.png?mw=512&hash=701e65b00b48c8b9f6fd5d0b95cf71797f72ed18)
Posouzení na únavu podle EN 1992-1-1 je třeba provést u konstrukčních prvků, které jsou vystaveny velkým rozkmitům rozpětí napětí a/nebo mnoha změnám zatížení. Posouzení pro beton a výztuž se provádějí odděleně. K dispozici jsou dvě možné metody posouzení.

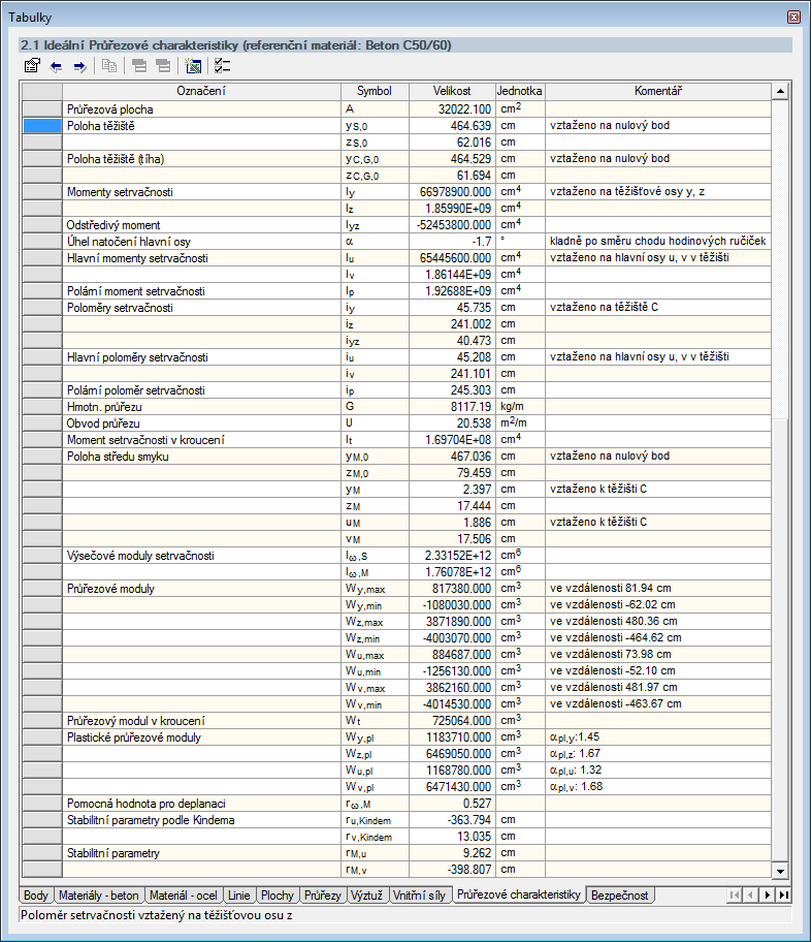

![Querschnittswerte-Programm DICKQ | Ergebnistabelle "Querschnittskennwerte"](/cs/webimage/006865/1585878/000409-cs-png.png?mw=512&hash=96c116143c74fc6063d2ed194ff39ad69271a681)
- Celková plocha A
- Smykové plochy A y a A z s příčným smykem a bez něj
- Poloha těžiště yS , zS
- momenty plochy 2 stupně Iy, Iz, Iyz, Iu, Iv, Ip
- Úhel natočení hlavních os α
- Poloměry setrvačnosti iy , iz , iyz , iu , iv , ip
- Moment setrvačnosti v kroucení It
- Hmotnost průřezu G a obvod průřezu U
- Poloha středu smyku yM , zM
- Výsečové momenty setrvačnosti Iω, S , Iω, M
- Max./min. průřezové moduly Wy , Wz , Wu , Wv a Wt
- Plastické průřezové moduly Wy, pl , Wz, pl , Wu, pl , Wv, pl
- Napěťová funkce podle Prandtla Φ
- Derivace Φ podle y a z
- Deplanace ω
![Programy pro průřezové charakteristiky](/cs/webimage/002885/2943872/file_1200x900.jpg?mw=512&hash=625e0e3c9d28d6934325dbc0c5e1db04243b001d)
- Modelování průřezu pomocí polygonálně ohraničených ploch, otvorů a bodových ploch (výztuže)
- Automatické nebo individuální uspořádání napěťových bodů
- Rozšiřitelná databáze materiálů pro beton, ocel a betonářskou výztuž
- Průřezové charakteristiky železobetonových a spřažených průřezů
- Posouzení napětí podle různých teorií - von Mises nebo Tresca
- Posouzení železobetonu podle:
-
DIN 1045-1:2008-08
-
DIN 1045:1988-07
-
ÖNORM B 4700: 2001-06-01
-
EN 1992-1-1:2004
-
- Pro posouzení podle EN 1992-1-1:2004 jsou k dispozici následující národní přílohy:
-
DIN EN 1992-1-1/NA:2013-04 (Německo)
-
NEN-EN 1992-1-1/NA:2011-11 (Nizozemsko)
-
CSN EN 1992-1-1/NA:2006-11 (Česká republika)
-
ÖNORM B 1992-1-1:2011-12 (Rakousko)
-
UNE EN 1992-1-1/NA:2010-11 (Španělsko)
-
EN 1992-1-1 DK NA:2007-11 (Dánsko)
-
SIST EN 1992-1-1:2005/A101:2006 (Slovinsko)
-
NF EN 1992-1-1/NA:2007-03 (Francie)
-
STN EN 1992-1-1/NA:2008-06 (Slovensko)
-
SFS EN 1992-1-1/NA:2007-10 (Finsko)
-
BS EN 1992-1-1:2004 (Velká Británie)
-
SS EN 1992-1-1/NA:2008-06 (Singapur)
-
NP EN 1992-1-1/NA:2010-02 (Portugalsko)
-
UNI EN 1992-1-1/NA:2007-07 (Itálie)
-
SS EN 1992-1-1/NA:2008 (Švédsko)
-
PN EN 1992-1-1/NA:2008-04 (Polsko)
-
NBN EN 1992-1-1 ANB:2010 (Belgie)
-
CYS EN 1992-1-1:2004/NA:2009 (Kypr)
-
BDS EN 1992-1-1: 2005/NA:2011 (Bulharsko)
-
LST EN 1992-1-1:2005/NA:2011 (Litva)
-
SR EN 1992-1-1:2004/NA:2008 (Rumunsko)
-
- Kromě výše uvedených národních příloh (NP) lze také definovat uživatelské NP s vlastními mezními hodnotami a parametry.
- Posouzení železobetonu na napětí a protažení, návrhovou bezpečnost nebo přímé posouzení
- Výsledný seznam výztuže a celková plocha výztuže
- Tiskový protokol s možností tisku zkrácené formy protokolu
![Querschnittswerte-Programm DICKQ | Ausdruckprotokoll](/cs/webimage/006868/1585932/000412-cs-png.png?mw=512&hash=cdf148a66d205796c66f2dc6b85d9d21adda786d)
Veškeré výsledky lze snadno vyhodnotit v číselné a grafické podobě. Pro grafické znázornění jsou k dispozici nástroje pro výběr, které umožňují podrobné prohlížení výsledků.
Tiskový protokol splňuje vysoké standardy RFEM 6 und des RSTAB . Úpravy se automaticky aktualizují. Zudem besteht die Möglichkeit eines übersichtlichen Kurzausdrucks mit allen wesentlichen Daten einschließlich benutzerdefinierter Querschnittsgrafik.
![Querschnittswerte-Programm DICKQ | Ergebnisse - Verlauf der Betonspannungen und Bewehrungsspannung](/cs/webimage/006867/1585913/000411-cs-png.png?mw=512&hash=35cfa6eac898dc60c1dd2b36f3ffe87897f7955c)
- Napětí σ a přetvoření ε betonu a výztuže bez zohlednění pevnosti betonu v tahu (stav II)
- Posouzení na mezní stav únosnosti (návrhová bezpečnost) nebo na definované vnitřní síly
- Poloha neutrální osy a0, y0,N, z0,N
- Zakřivení ky, kz
- přetvoření v nulovém bodě ε0 a rozhodující přetvoření na tlačeném okraji ε1 a na taženém okraji ε2
- Rozhodující přetvoření oceli ε2s
