Dotaz
U průřezu z databáze průřezů v programu RSTAB/RFEM se napětí vypočítaná v modulu RF-/STEEL liší od napětí stejného průřezu, která se počítají v programu SHAPE-THIN. Jaký je důvod?
Odpověď:

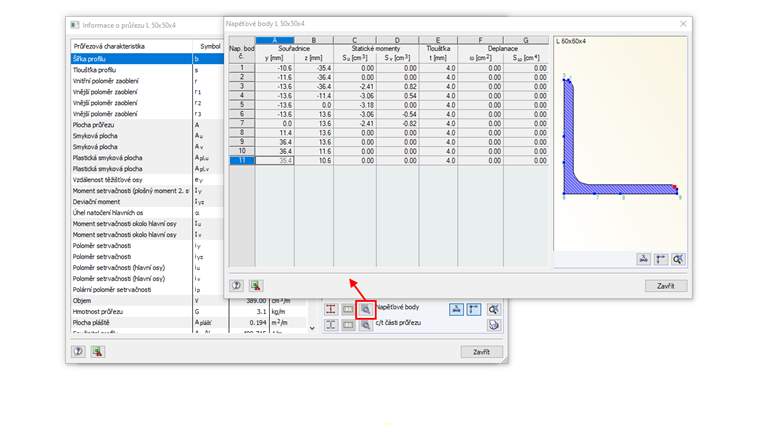

V přídavném modulu RF-/STEEL se napětí počítají v napěťových bodech průřezu. Napěťové body uložené pro průřez je možné zobrazit v detailech průřezu. U průřezu znázorněného na Obrázku 1 jsou napěťové body uloženy podél průřezu. Tím jsou napěťové body také na zaoblení (zde napěťové body 1 a 9).

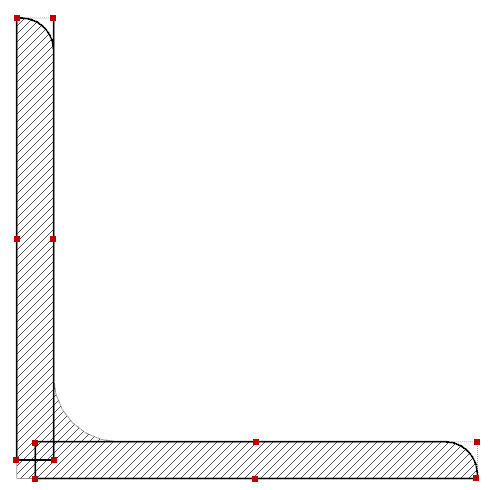

V programu SHAPE-THIN je možné spočítat napětí pouze na prvcích. Napětí nelze spočítat na bodových prvcích, u nichž se vytvoří nepravidelnosti v geometrii průřezu, jako jsou zaoblení. Napěťové body průřezu SHAPE-THIN jsou znázorněné na Obrázku 2.
U průřezů s bodovými prvky může dojít k nepatrným odchylkám napětí z důvodu různých napěťových bodů.

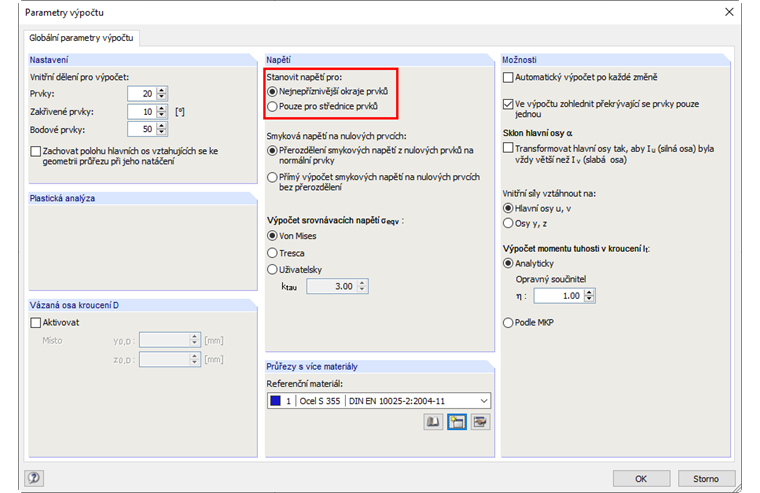

Kromě toho program SHAPE -THIN nabízí možnost počítat napětí pouze pro nejnepříznivější okraje prvků nebo pouze pro osy prvků. V přídavném modulu RF-STEEL probíhá výpočet napětí pouze v napěťových bodech.
