Frage
Für ein Profil aus der Querschnittsbibliothek von RSTAB/ RFEM unterscheiden sich die mit RF-/STAHL berechneten Spannungen von den mit DUENQ berechneten Spannungen desselben Profils. Was ist die Ursache?
Antwort:

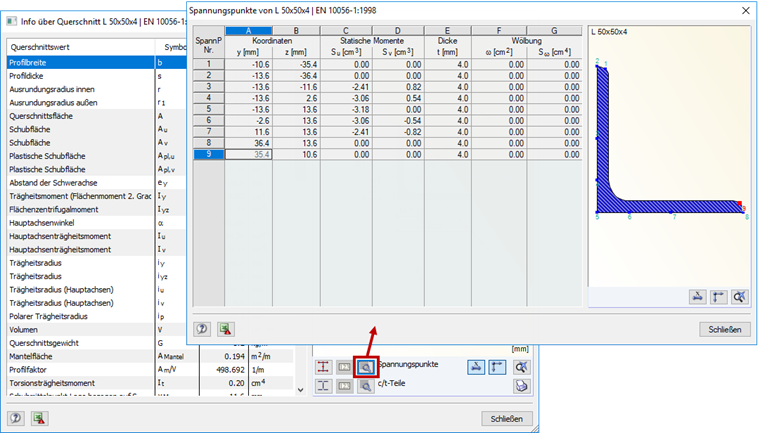

In RF-/STAHL erfolgt die Berechnung der Spannungen an Spannungspunkten des Querschnitts. Die für den Querschnitt hinterlegten Spannungspunkte können in den Details zum Querschnitt angezeigt werden. Für den im Bild 1 dargestellten Querschnitt sind entlang des Profils Spannungspunkte hinterlegt. So sind auch an den Rundungen Spannungspunkte (hier Spannungspunkte 1 und 9) vorhanden.

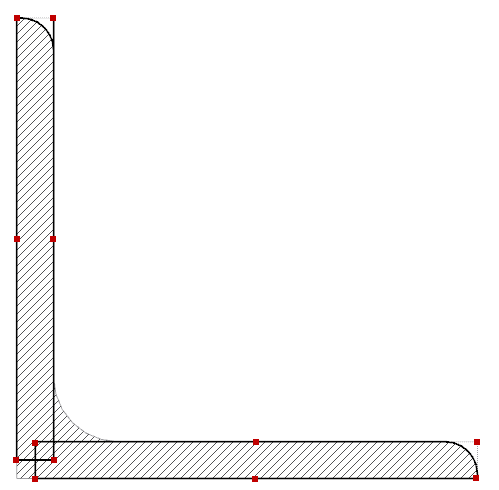

In DUENQ können nur an Elementen Spannungen berechnet werden. An Punktelementen, mit denen Unregelmäßigkeiten in der Querschnittsgeometrie wie Ausrundungen etc. abgebildet werden, können keine Spannungen berechnet werden. Die Spannungspunkte des DUENQ-Querschnitts sind im Bild 2 dargestellt.
Bei Querschnitten mit Punktelementen kann es somit aufgrund unterschiedlicher Spannungspunkte zu geringen Abweichungen bei den Spannungen kommen.

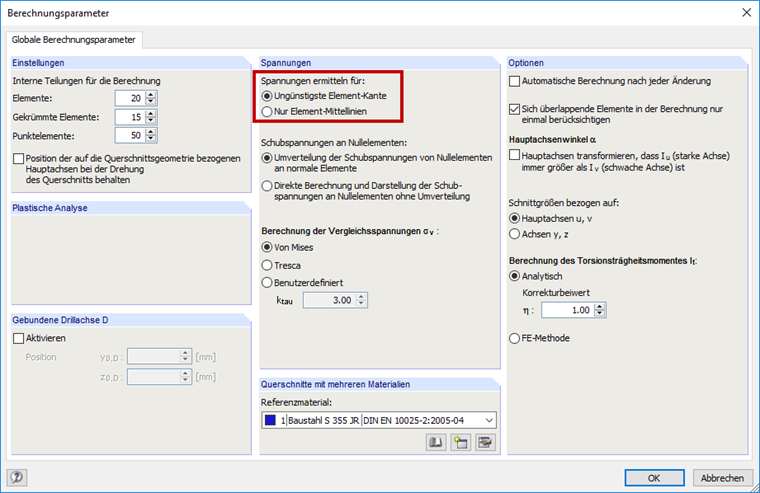

Des Weiteren besteht in DUENQ die Möglichkeit, die Spannungen für die ungünstigste Element-Kante oder nur für die Element-Mittellinien zu berechnen. In RF-STAHL erfolgt die Berechnung der Spannungen ausschließlich an den Spannungspunkten.
