Pregunta
Para un perfil de la biblioteca de secciones de RSTAB/RFEM, las tensiones calculadas con RF-/STEEL son diferentes que las tensiones de la misma sección calculadas en SHAPE-THIN. ¿Por qué?
Respuesta:

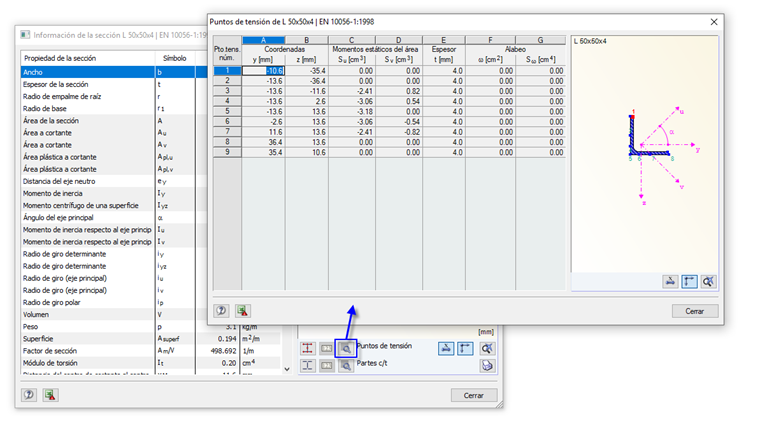

En RF-/STEEL, las tensiones se calculan en los puntos de tensión de una sección. Los puntos de la sección definidos para la sección se pueden mostrar en los detalles de la misma. Para la sección mostrada en la figura 01, los puntos de tensión se definen a lo largo de la sección. Por lo tanto, los puntos de tensión (aquí, los puntos de tensión 1 y 9) también están presentes en las curvas.

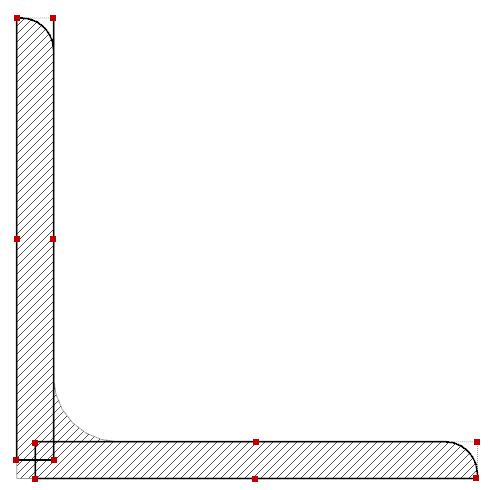

En SHAPE-THIN, solo se pueden calcular las tensiones en los elementos. No es posible calcular las tensiones en los elementos puntuales que se utilizan para modelar irregularidades en la geometría de la sección, tal como los redondeos, etc. Los puntos de tensión de la sección de SHAPE-THIN se muestran en la figura 02.
De este modo, las secciones con elementos puntuales pueden mostrar variaciones menores en las tensiones debidas a diferentes puntos de tensión.

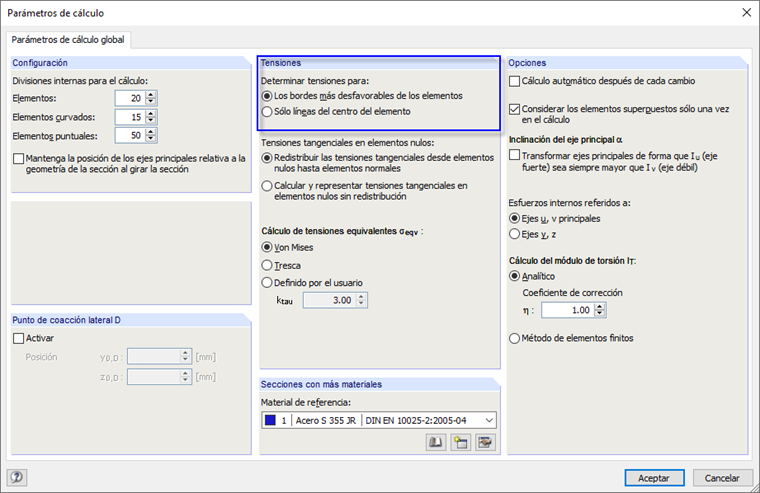

Además, SHAPE -THIN ofrece la opción de calcular las tensiones para los bordes del elemento más desfavorables o sólo para las líneas centrales del elemento. En RF-STEEL, las tensiones se calculan exclusivamente en los puntos de tensión.
