Question
Les contraintes des sections extraites de la bibliothèque de sections de RSTAB/RFEM calculées avec RF-/STEEL diffèrent des contraintes calculées avec SHAPE-THIN, pourtant pour les mêmes sections. Pourquoi ?
Réponse:

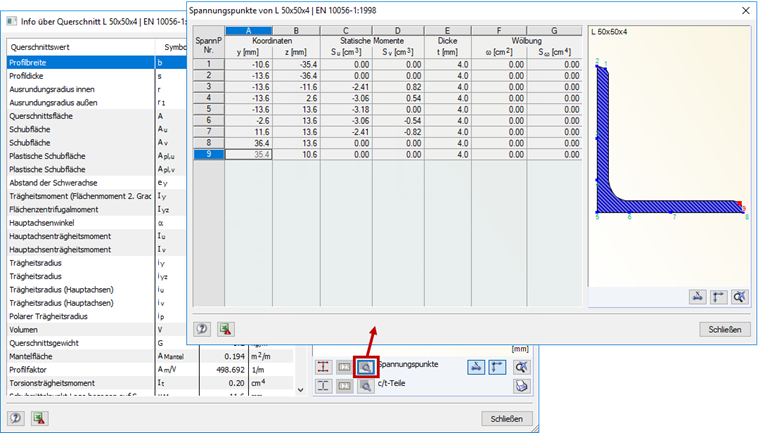

Dans RF-/STEEL, les contraintes sont calculées au niveau des points de contrainte de la section. Les points de contrainte enregistrés pour la section peuvent être affichés dans ses détails. Pour la section représentée sur la Figure 01, les points de contrainte sont définis le long de la section. Ainsi, les points de contrainte (ici les points de contrainte 1 et 9) sont également disponibles sur les courbes.

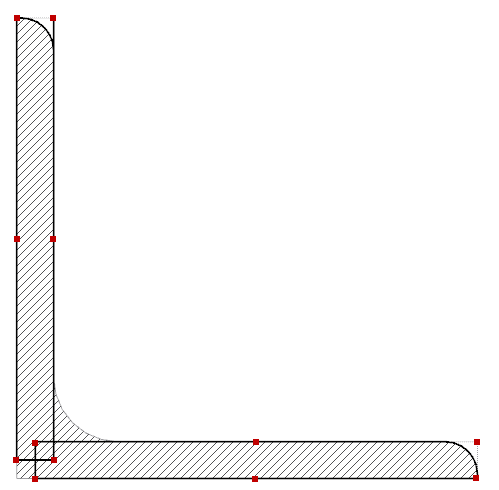

Dans SHAPE-THIN, vous ne pouvez calculer que les contraintes sur les éléments. Il n'est pas possible de calculer les contraintes au niveau des éléments ponctuels avec lesquels les irrégularités dans la géométrie de la section (congés, etc.), sont représentées. Les points de contrainte de la section SHAPE-THIN sont représentés sur la Figure 02.
Ainsi, des sections avec des éléments ponctuels peuvent présenter des contraintes légèrement différentes en raison des différents points de contrainte.

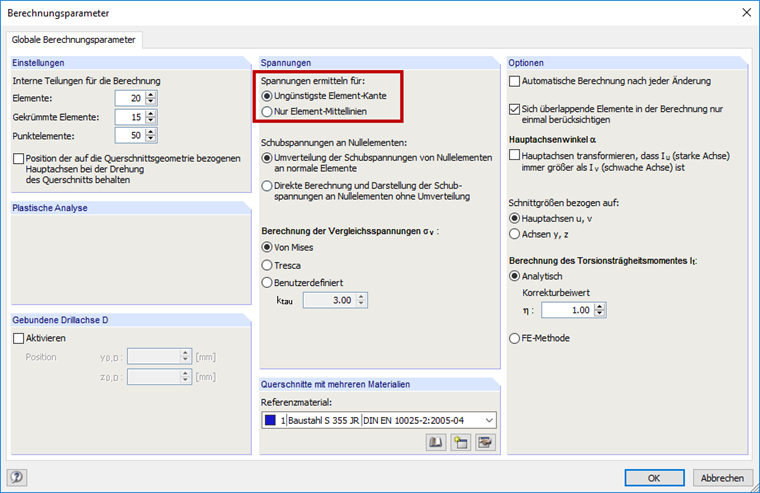

De plus, SHAPE-THIN permet de calculer les contraintes pour le bord de l'élément le moins favorable ou uniquement pour les lignes centrales de l'élément. Dans RF-STEEL, les contraintes sont calculées exclusivement sur les points de contrainte.
Avez-vous des questions ?
