Вопрос
Для сечений из базы данных сечений программы RFEM/RSTAB напряжения, рассчитанные в модуле RF‑/STEEL, отличаются от напряжений того же сечения, рассчитанных в программе SHAPE ‑ THIN. Почему?
Ответ:

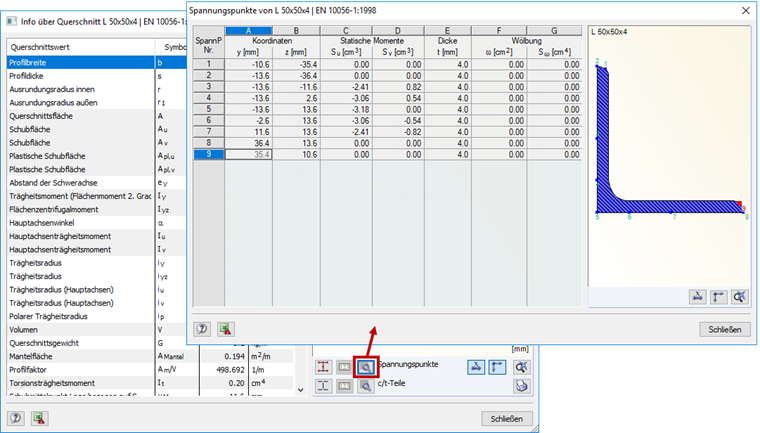

В модуле RF‑/STEEL напряжения рассчитываются в точках напряжения сечения. Точки напряжения, определенные для сечения, можно отобразить в деталях сечения. Для сечения, показанного на Рисунке 01, точки напряжения определены вдоль сечения. Таким образом, точки напряжения (в данном случае, точки напряжения 1 и напряжения 9) также доступны в округлении.

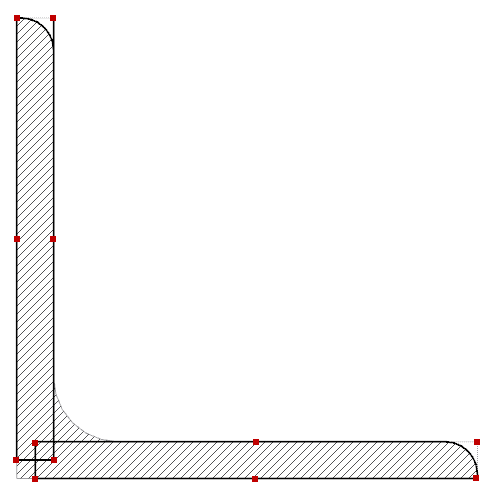

В программе SHAPE ‑ THIN можно рассчитывать только напряжения в элементах. Невозможно рассчитать напряжения на точечных элементах, которые используются для моделирования неровностей в геометрии сечения, таких как закругления и т.д. Точки напряжения сечения SHAPE-THIN показаны на Рисунке 02.
У сечений с точечными элементами могут возникать незначительные отклонения напряжений из-за различных точек напряжения.

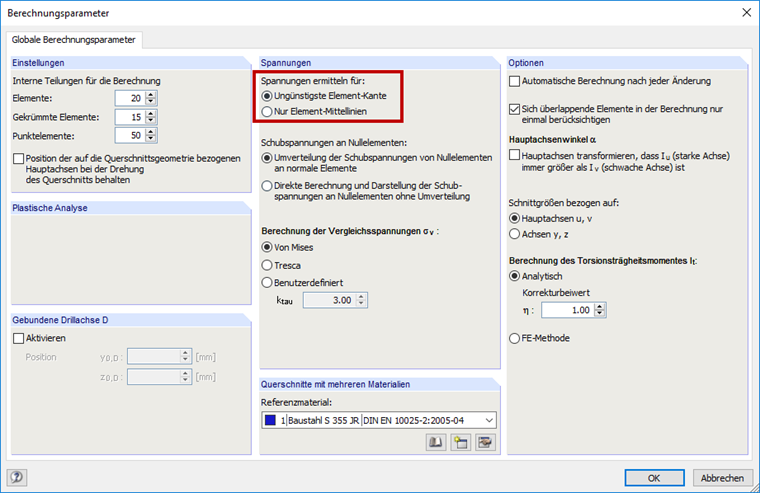

Кроме того, программа SHAPE ‑ THIN позволяет рассчитывать напряжения только для самых неблагоприятных краев элемента или только для осевых линий элемента. В RF -STEEL напряжения рассчитываются исключительно в точках напряжения.
