Pytanie
W przypadku przekroju z biblioteki przekrojów programu RFEM/RSTAB naprężenia obliczone za pomocą programu RF-/STEEL różnią się od naprężeń tego samego przekroju obliczonych za pomocą programu SHAPE-THIN. Jaki jest tego powód?
Odpowiedź:

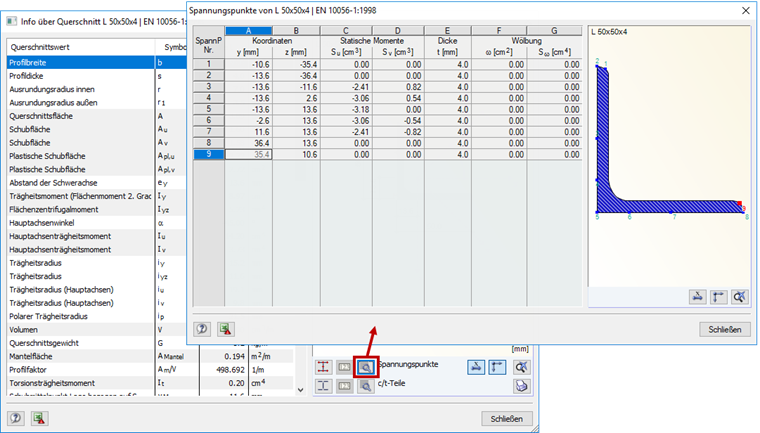

W RF-/STEEL naprężenia są obliczane w punktach naprężeń przekroju. Punkty naprężeń zdefiniowane dla przekroju można wyświetlić w szczegółach przekroju. W przypadku przekroju pokazanego na rysunku 01 punkty naprężeń są definiowane wzdłuż przekroju. W ten sposób punkty naprężenia (w tym przypadku Punkty naprężenia 1 i Punkt naprężenia 9) są również dostępne w zaokrągleniach.

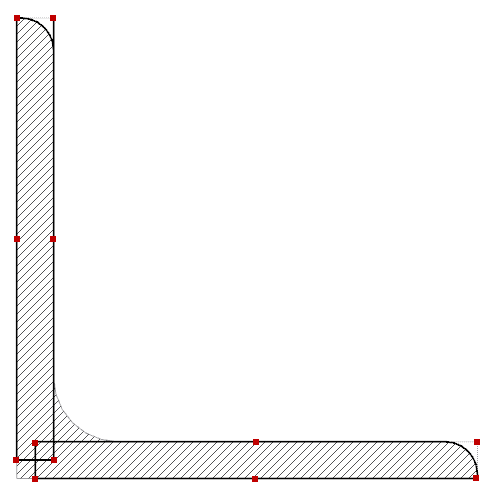

W SHAPE -THIN można obliczyć tylko naprężenia w elementach. Nie można obliczyć naprężeń na elementach punktowych, które są wykorzystywane do modelowania nieregularności w geometrii przekroju, takich jak zaokrąglenia itp. Punkty naprężeń przekroju SHAPE-THIN są wyświetlane na ilustracji 02.
W przypadku przekrojów z elementami punktowymi mogą zatem wystąpić niewielkie odchylenia w naprężeniach spowodowane różnymi punktami naprężeń.

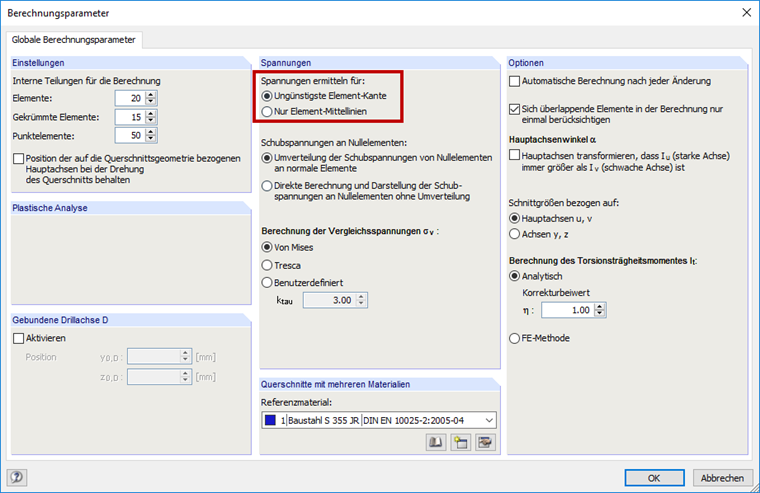

Ponadto SHAPE -THIN umożliwia obliczanie naprężeń dla najbardziej niekorzystnych krawędzi elementu lub tylko dla linii środkowych elementu. W RF ‑ STEEL naprężenia są obliczane wyłącznie w punktach naprężeń.
Czy mają Państwo jakieś pytania?
