Domanda
Per una sezione trasversale dalla libreria delle sezioni trasversali di RFEM/RSTAB, le tensioni calcolate con RF-/STEEL differiscono dalle tensioni della stessa sezione trasversale calcolate con SHAPE-THIN. Qual è il motivo?
Risposta:

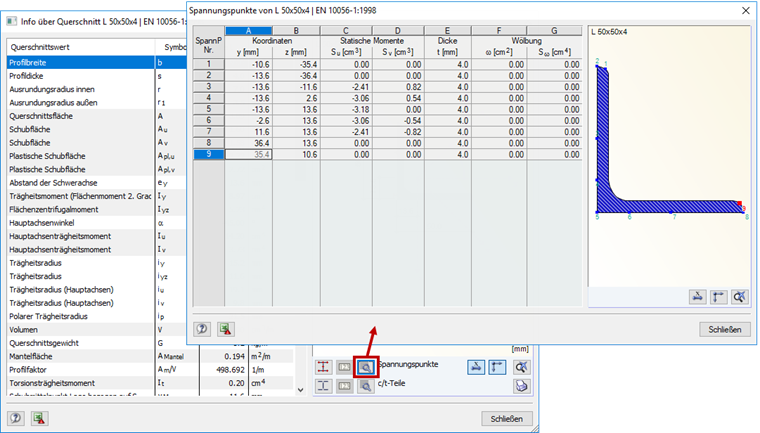

In RF-/STEEL, le tensioni sono calcolate sui punti di tensione di una sezione trasversale. I punti di tensione definiti per la sezione trasversale possono essere visualizzati nei dettagli della sezione trasversale. Per la sezione trasversale mostrata nell'immagine 01, i punti di tensione sono definiti lungo la sezione trasversale. Pertanto, i punti di tensione (qui, Punti di tensione 1 e Punto di tensione 9) sono disponibili anche negli arrotondamenti.

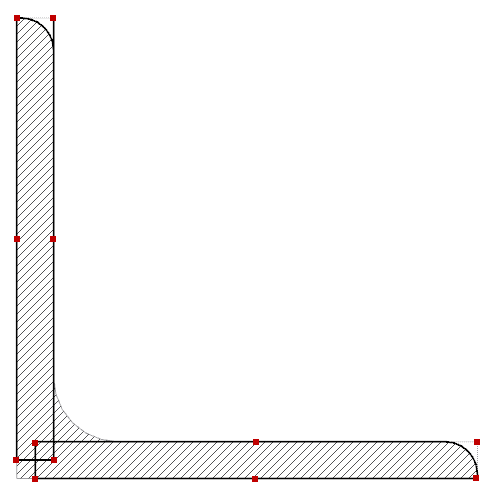

In SHAPE ‑ THIN, è possibile calcolare solo le tensioni sugli elementi. Non è possibile calcolare le tensioni sugli elementi puntuali che vengono utilizzate per modellare le irregolarità nella geometria della sezione trasversale, come arrotondamenti e così via. I punti di tensione della sezione trasversale di SHAPE-THIN sono visualizzati nell'immagine 02.
Nel caso delle sezioni trasversali con elementi puntuali, si possono verificare piccoli scostamenti nelle tensioni a causa dei diversi punti di tensione.

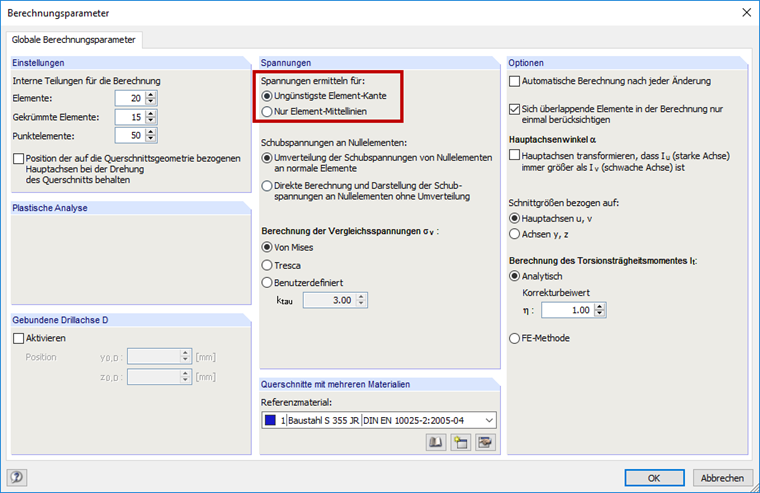

Inoltre, SHAPE ‑ THIN offre la possibilità di calcolare le tensioni per i bordi degli elementi più sfavorevoli o solo per le linee centrali degli elementi. In RF ‑ STEEL, le tensioni sono calcolate esclusivamente sui punti di tensione.
