Pergunta
Para uma secção da biblioteca de secções do RFEM/RSTAB, as tensões calculadas com o RF‑/STEEL diferem das tensões da mesma secção calculada com o SHAPE ‑ THIN. Qual é o motivo e o que posso fazer?
Resposta:

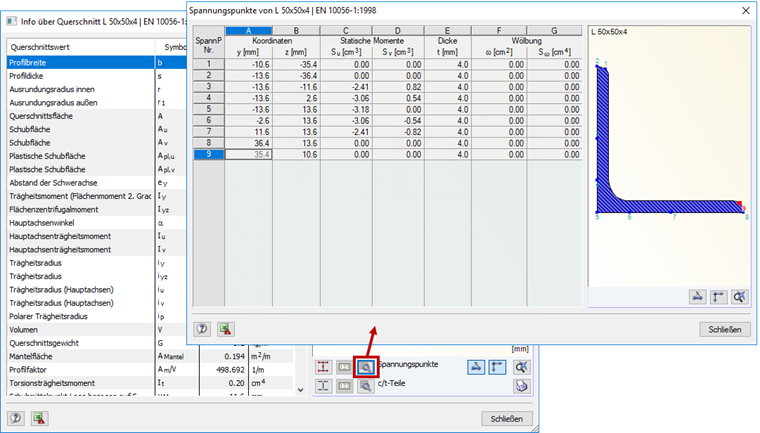

No RF‑/STEEL, as tensões são calculadas em pontos de tensão de uma secção. Os pontos de tensão definidos para a secção podem ser apresentados nos detalhes da secção. Para a secção apresentada na Figura 01, os pontos de tensão são definidos ao longo da secção. Assim, os pontos de tensão (aqui, pontos de tensão 1 e ponto de tensão 9) também estão disponíveis nos arredondamentos.
No SHAPE ‑ THIN, apenas é possível calcular as tensões nos elementos. Não é possível calcular as tensões nos elementos de ponto que são utilizados para modelar irregularidades na geometria da secção, tais como arredondamentos etc. Os pontos de tensão da secção SHAPE ‑ THIN são apresentados na Figura 02.
No caso de secções com elementos pontuais, podem ocorrer pequenos desvios nas tensões devido aos diferentes pontos de tensão.

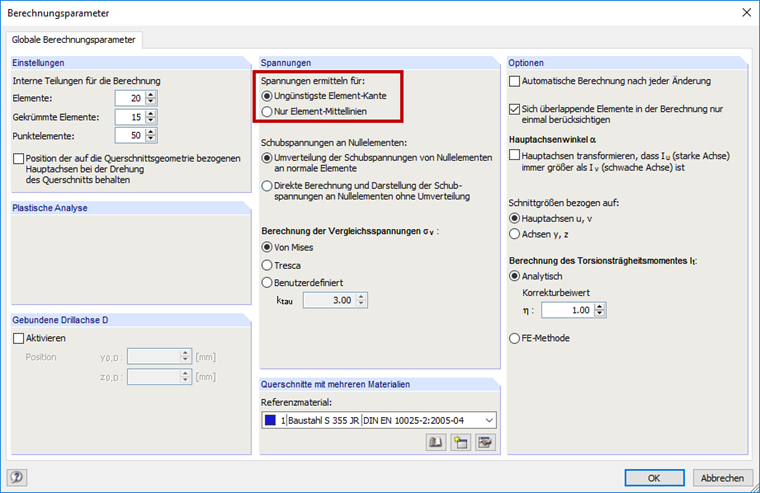

Além disso, o SHAPE ‑ THIN oferece a opção de calcular as tensões para as arestas dos elementos mais desfavoráveis ou apenas para as linhas centrais dos elementos. No RF -STEEL, as tensões são calculadas exclusivamente nos pontos de tensão.
