Nastavení jazyka pro RX-TIMBER

Jak mohu změnit jazyk v přídavném modulu RX-TIMBER?

Odpověď:

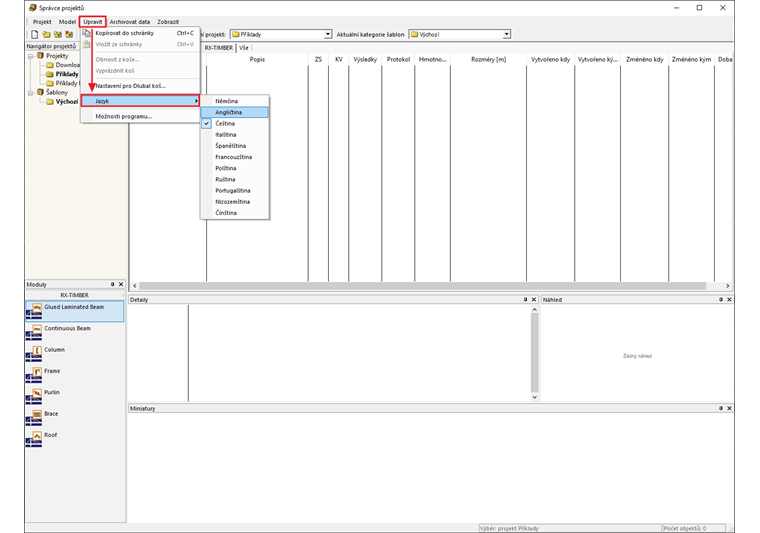

Na rozdíl od programů RFEM 5 a RSTAB 8 lze nastavení jazyka v přídavném modulu RX-TIMBER najít ve Správci projektů programu. Příslušné nastavení lze najít v hlavní nabídce pod položkou "Upravit" (viz Obrázek 01).

FAQ 003131
CS-US | Vlajka FAQ
FAQ 003131 | Jak mohu změnit jazyk v přídavném modulu RX-TIMBER?
Změna jazyka
Změna jazyka
