Determinazione del carico di instabilità per la distribuzione della forza assiale non costante in RSBUCK

Fondamentalmente, il carico di instabilità è determinato come segue quando si attiva l'opzione per trasferire il valore più sfavorevole della forza assiale per una distribuzione non costante:

Coefficiente di carico critico * valore più sfavorevole della forza assiale = carico di instabilità

Tuttavia, il valore più sfavorevole si riferisce alla parte dell'asta, non all'intera asta. Il valore della forza assiale più sfavorevole dell'intera asta viene assunto come valore più sfavorevole solo se "1" è selezionato per "Partizione interna dell'asta per"; vedere la Figura 01.

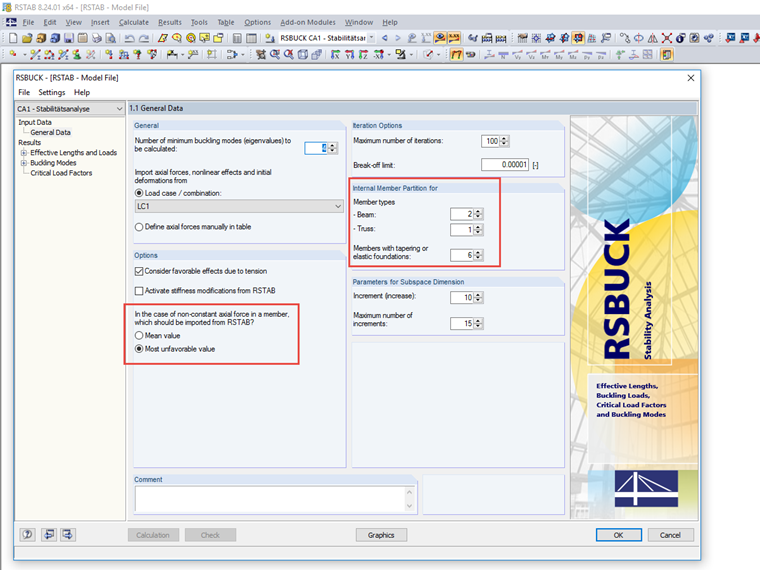

1 Opzioni e divisione dell'asta interna in RSBUCK

In caso contrario, il valore medio viene prima determinato internamente dai valori più sfavorevoli delle rispettive partizioni dell'asta. Il seguente diagramma mostra il valore più sfavorevole per due parti dell'asta dalla distribuzione della forza assiale nell'immagine seguente:
(60 kN + 30 kN)/2 = 45 kN

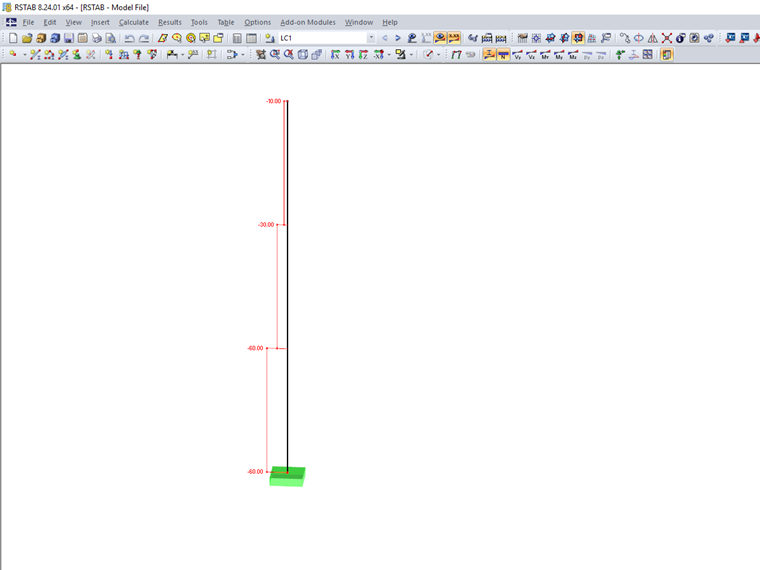

2 Esempio: Distribuzione della forza assiale non costante all'interno dell'asta

Pertanto, il seguente carico di instabilità risulta per la prima modalità di instabilità in questo esempio:
2,429 * 45 kN = 109,3 kN
