Wyznaczanie obciążenia wyboczeniowego dla niestałego rozkładu sił osiowych w RSBUCK

Zasadniczo obciążenie wyboczeniowe jest określane w następujący sposób po aktywowaniu opcji przenoszenia najbardziej niekorzystnej wartości siły osiowej dla rozkładu niestałego:

Współczynnik obciążenia krytycznego * najbardziej niekorzystna wartość siły osiowej = obciążenie wyboczeniowe

Jednak najbardziej niekorzystna wartość odnosi się do części pręta, a nie do całego pręta. Wartość najbardziej niekorzystnej siły osiowej całego pręta jest przyjmowana jako najbardziej niekorzystna wartość tylko w przypadku, gdy w parametrze "Wewnętrzny podział pręta dla" wybrana jest wartość "1"; patrz rysunek 01.

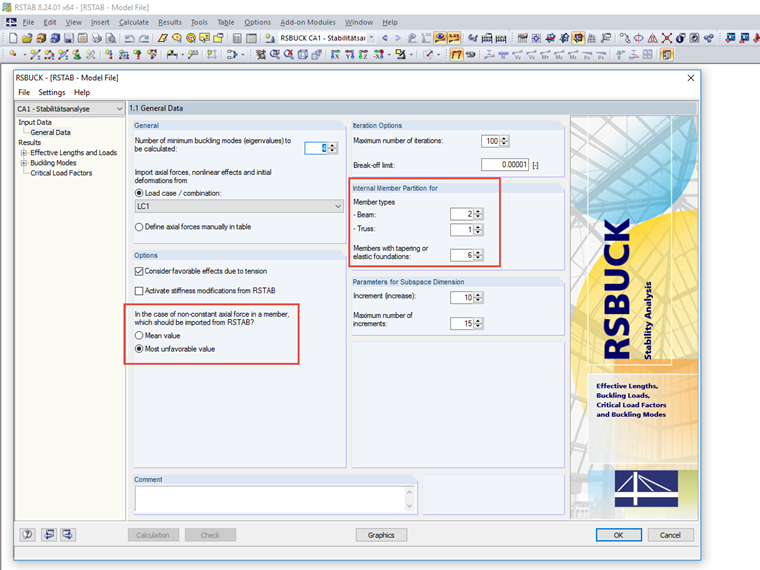

1 Opcje i podział pręta wewnętrznego w RSBUCK

W przeciwnym razie średnia wartość jest najpierw określana wewnętrznie na podstawie najbardziej niekorzystnych wartości odpowiednich podziałów pręta. Poniższy wykres przedstawia najbardziej niekorzystną wartość dla dwóch części pręta z rozkładu sił osiowych.
(60 kN + 30 kN)/2 = 45 kN

2 Przykład: Niestały rozkład sił osiowych w pręcie

W tym przykładzie dla pierwszego kształtu wyboczenia powstaje następujące obciążenie:
2,429 * 45 kN = 109,3 kN
