Liniengelenke definieren

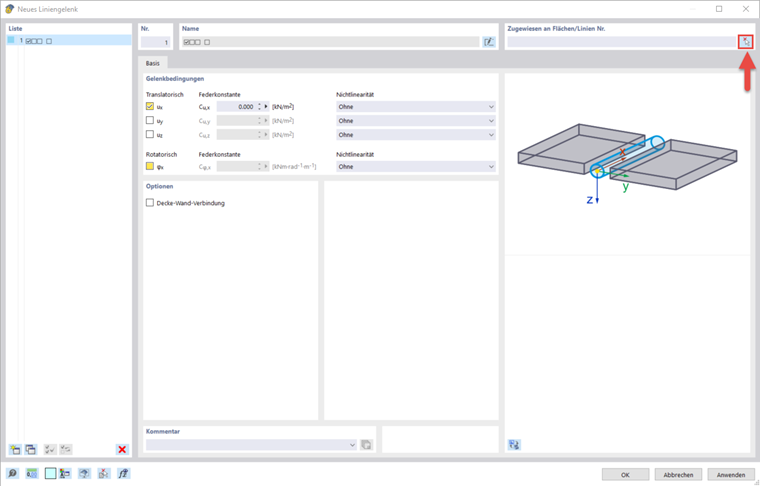

Unter den Typen für Linien finden Sie im Daten-Navigator die Liniengelenke. Erstellen Sie ein neues Liniengelenk und aktivieren Sie die Freiheitsgrade, die blockiert werden sollen, beispielsweise die Verschiebung in x-Richtung. Über

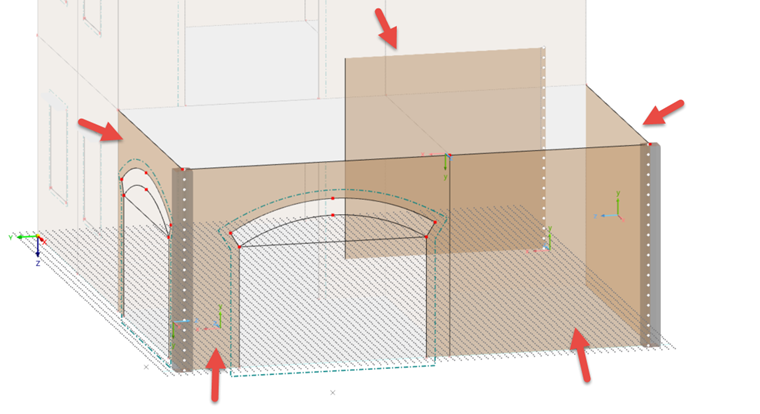

kommen Sie zurück zur Grafik. Dort lässt sich durch Anklicken zunächst eine Fläche wählen und anschließend eine Linie zwischen denen das Gelenk eingefügt werden soll. Sie können direkt im Anschluss die nächste Fläche und Linie selektieren. Wenn Sie mit der Eingabe fertig sind, wird diese über einen Rechtsklick beendet. Im Beispiel des Gebäudes wurde zwischen den Wänden und den Betonstützen sowie zur Innenwand hin ein Liniengelenk angeordnet.
Flächenlager definieren

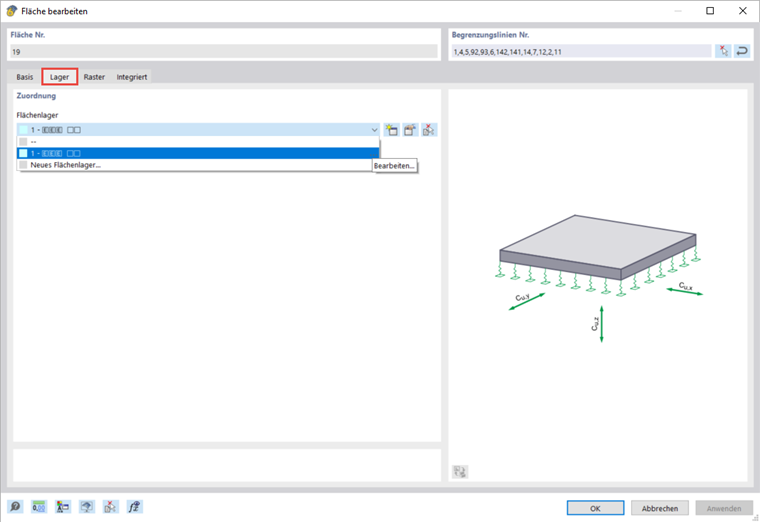

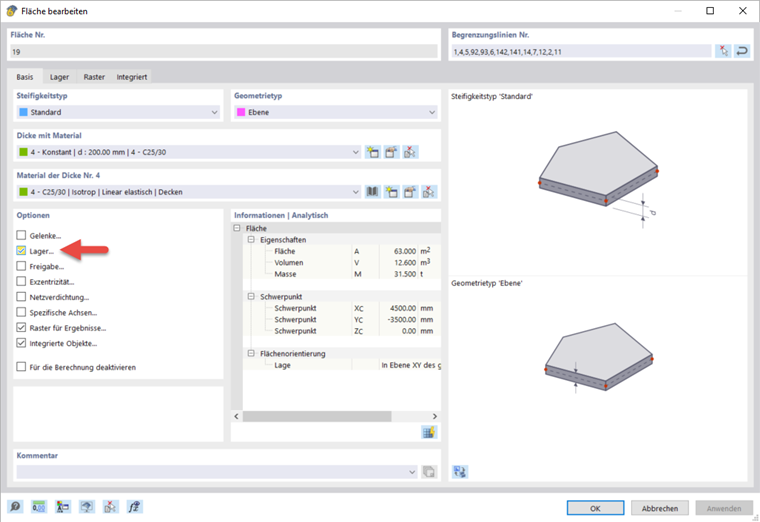

Die Bodenplatte benötigt eine Lagerung, die im Bearbeitungsdialog aktiviert werden kann. In dem dazugehörigen Register lässt sich ein bereits definiertes Flächenlager auswählen oder ein neues Flächenlager erstellen. Wie auch bei den Liniengelenken gibt es einen gesonderten Dialog, in dem die Lagerbedingungen definiert werden.
Decke-Wand-Verbindungen

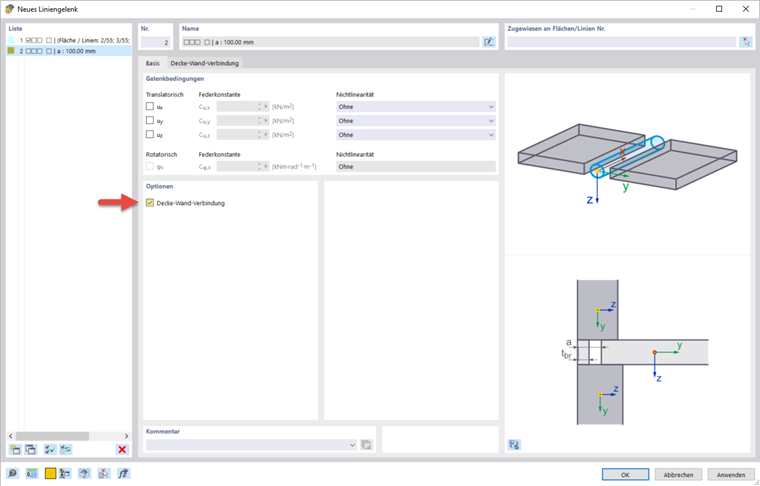

Auch die Verbindungen zwischen den Decken und den Wänden lassen sich in RFEM 6 über Liniengelenke modellieren. Öffnen Sie dafür mit einem Doppelklick auf eine Decke den Bearbeitungsdialog und aktivieren Sie dort in den Optionen die Gelenke. Es erscheint ein zusätzliches Register, in dem Sie das Liniengelenk auswählen können. In den Auswahlmöglichkeiten gibt es auch die Option ein neues Liniengelenk zu erstellen. Machen Sie dies und aktivieren Sie dort die 'Decke-Wand-Verbindungen'.

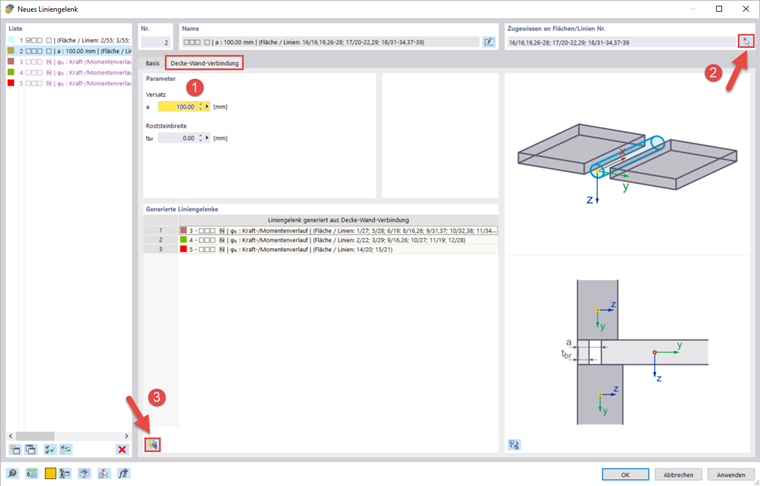

In dem gleichnamigen Register können Sie einen Versatz und gegebenenfalls die Roststeinbreite eingeben. Anschließend selektieren Sie wieder zunächst eine Deckenplatte in der Grafik und dann alle Linien, an denen eine Decke-Wand-Verbindung erstellt werden soll. Nachdem Sie alle Decken mit ihren abgrenzenden Linien ausgewählt haben, können Sie mit 'OK' bestätigen und sich über die Schaltfläche
alle benötigten Liniengelenke generieren lassen. Falls Ihnen eine Fehlermeldung angezeigt wird, ist das nicht schlimm. Die Fehlermeldung entsteht dadurch, dass bei der Dachfläche keine Verbindung zwischen der Betonplatte und der Attika aus Beton erstellt wird.

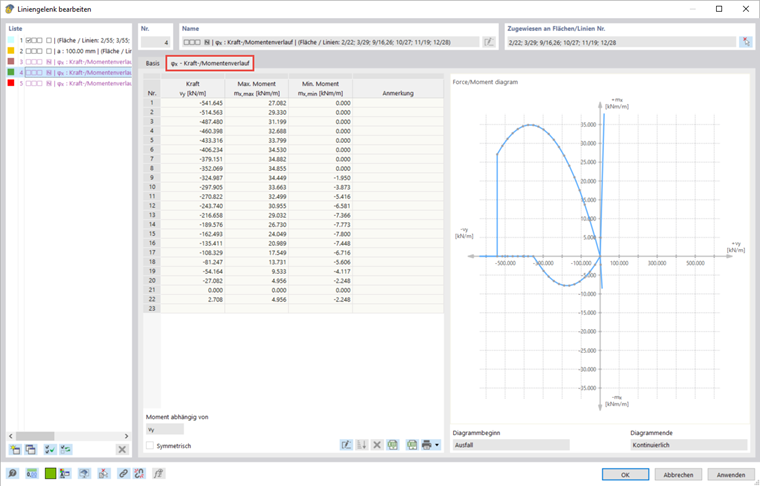

Wenn Sie in der Liste der Liniengelenke auf ein generiertes Liniengelenk gehen, finden Sie das Register 'φx - Kraft-/Momentenverlauf'. Dort ist grafisch dargestellt, welche Momente aus der Deckenplatte bei einer bestimmten Normalkraft in der nach oben angrenzenden Mauerwerkswand von dem Gelenk über tragen werden können.
Die Modellierung ist hiermit abgeschlossen und Sie können mit dem Aufbringen von Lasten sowie der Berechnung fortfahren.
