Liniové klouby a plošné podpory

Zadání liniových kloubů

Liniové klouby jsou k dispozici v navigátoru Data v sekci Typy pro linie. Vytvořte nový liniový kloub a aktivujte stupně volnosti, které se mají zablokovat, např. posunutí ve směru x. Tlačítkem se vrátíme do grafiky. Kliknutím na něj lze nejdříve vybrat plochu a poté linii, mezi kterou se má spoj vložit. Poté vyberte další plochu a linii. Jakmile dokončíte zadávání údajů, ukončete zadávání kliknutím pravým tlačítkem myši. V příkladu budovy byl mezi stěnami a betonovými sloupy a také směrem k vnitřní stěně uspořádán liniový kloub.

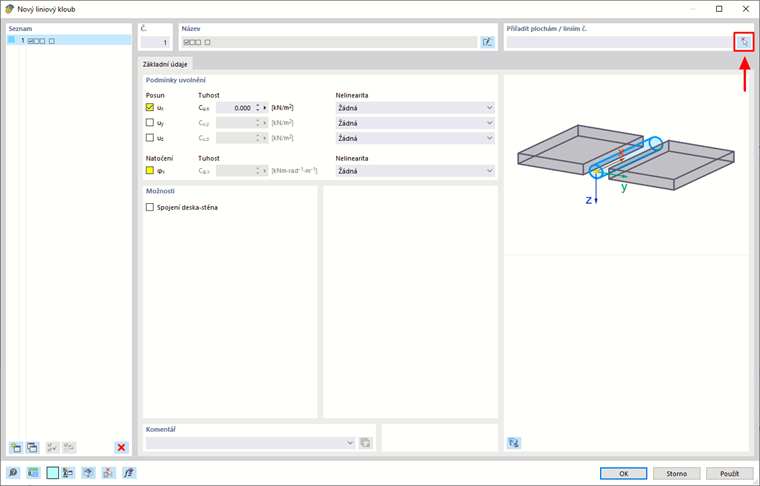

Nový liniový kloub

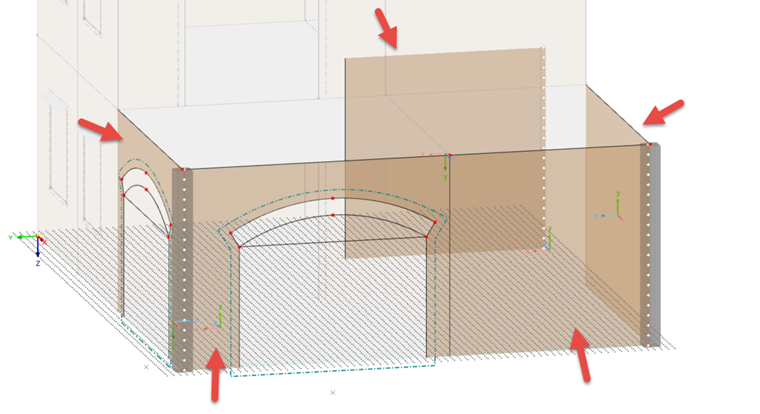

Plochy s liniovými klouby

Zadání plošných podpor

Stropní deska vyžaduje podporu, kterou lze aktivovat v editačním dialogu. V příslušné záložce lze vybrat již definovanou plošnou podporu nebo vytvořit novou plošnou podporu. Stejně jako v případě liniových kloubů je i zde k dispozici samostatný dialog, v němž lze zadat podporové podmínky.

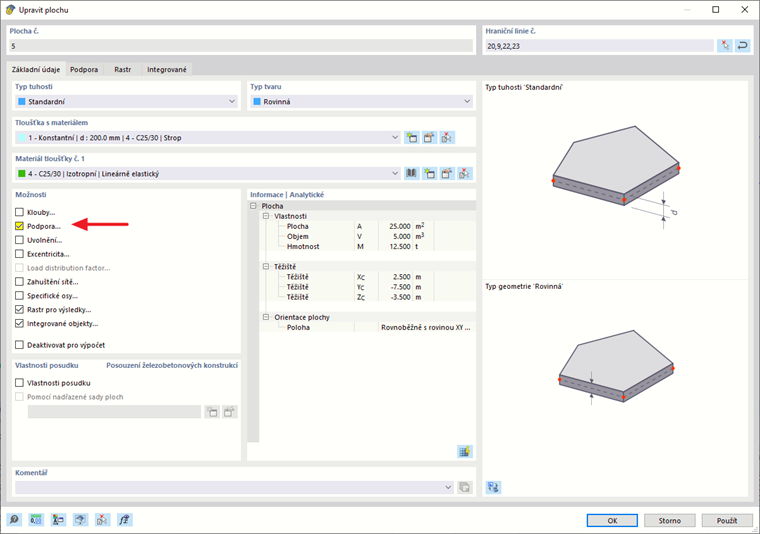

Aktivovat podpeření plochy

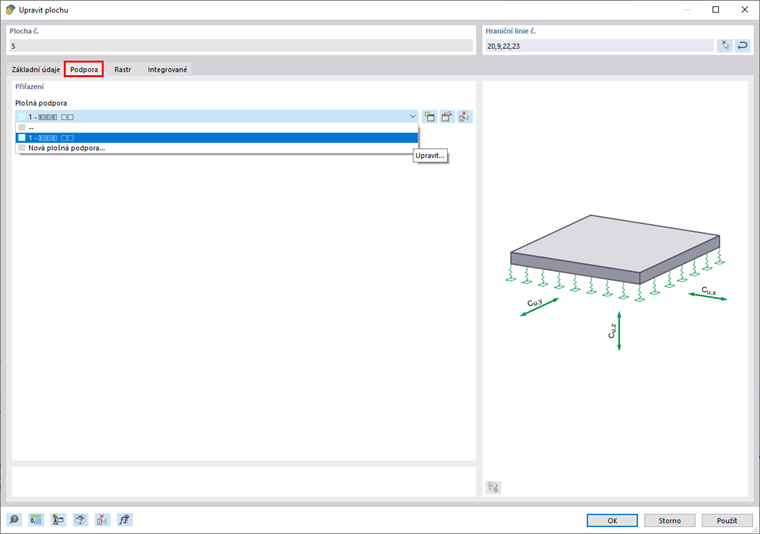

Vybrat plošnou podporu

Spojení deska - stěna

Spojení mezi podlahami a stěnami lze také modelovat v programu RFEM 6 pomocí liniových kloubů. Dvojitým kliknutím na desku otevřete editační dialog a v nabídce Možnosti aktivujte klouby. Zobrazí se další záložka, kde lze vybrat kloub linie. V možnostech výběru je také možnost vytvořit nový liniový kloub. Provedeme to a aktivujeme „ Napojení deska-stěna “.

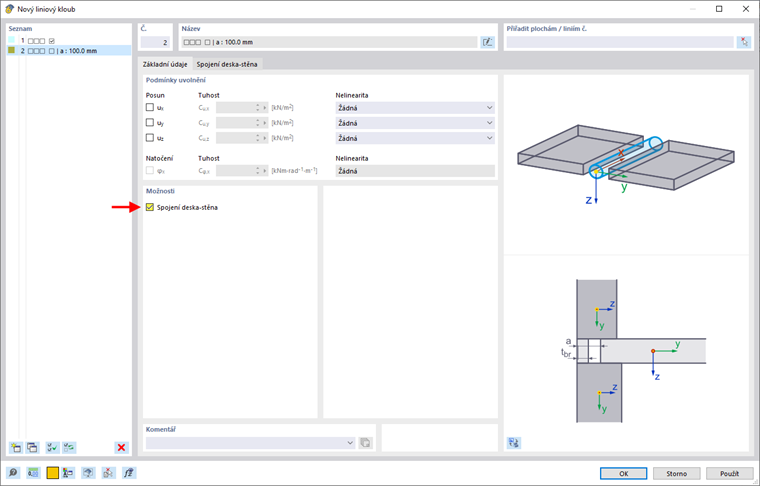

Aktivovat spojení strop-stěna

Ve stejnojmenné záložce lze v případě potřeby zadat odsazení a šířku bloku. Poté označíme v grafice nejprve stropní desku a poté všechny linie, na kterých se má vytvořit přípoj deska-stěna. Po označení všech desek s příslušnými vymezujícími liniemi je možné volbu potvrdit tlačítkem "OK" a tlačítkem vygenerovat všechny potřebné klouby. Pokud se vám zobrazí chybová zpráva,'nemějte obavy. Chybové hlášení vyplývá ze skutečnosti, že mezi betonovou deskou a betonovým parapetem střešní plochy není vytvořeno spojení.

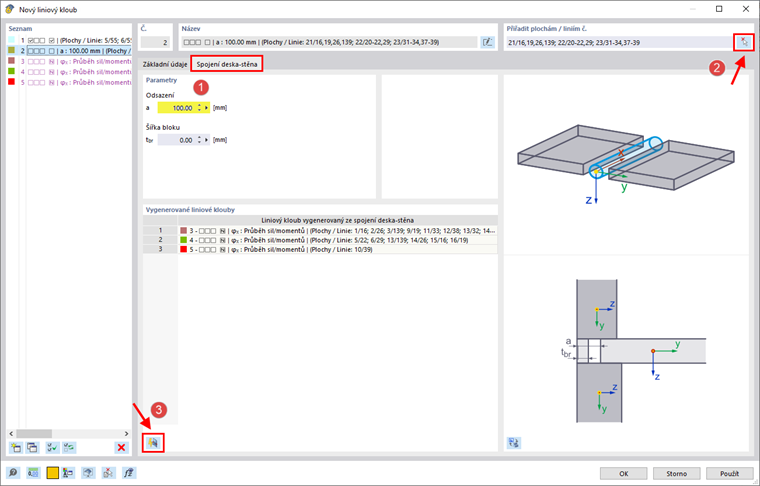

Vytvořit spojení strop-stěna

Pokud v seznamu liniových kloubů přejdeme na vygenerovaný liniový kloub, najdeme záložku " φ_x - Průběh síly a momentu ". Graficky ukazuje, které momenty od stropní desky může styčník při určité osové síle přenést do směrem nahoru navazující zděné stěny.

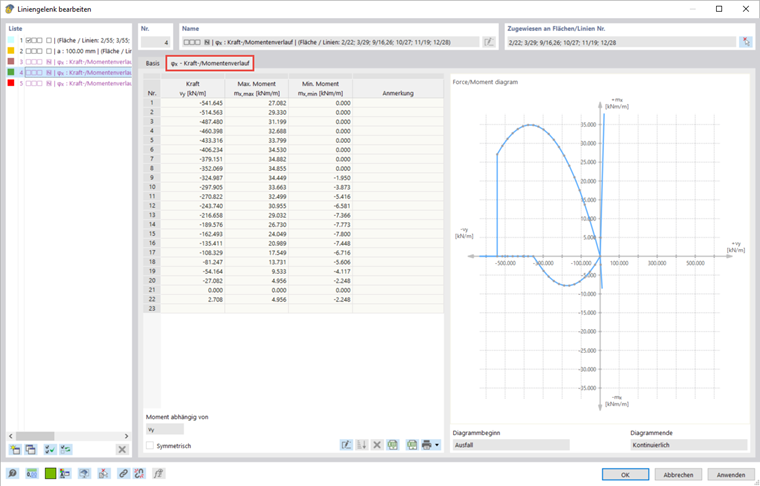

Rozložení sil a momentů liniového kloubu jako spojení strop-stěna

Tím je modelování dokončeno a můžeme pokračovat v aplikaci zatížení a výpočtu.
