Definizione dei vincoli interni delle linee

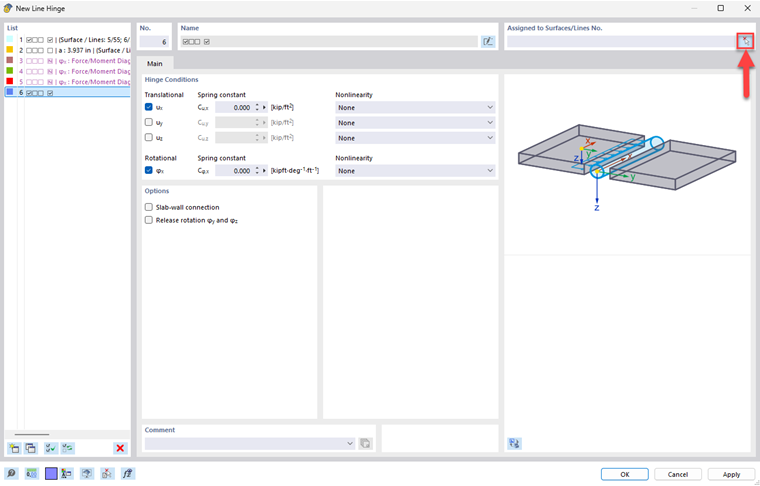

I cardini delle linee sono disponibili in Tipi per le linee nel navigatore Dati. Crea un nuovo cardine della linea e attiva i gradi di libertà che devono essere bloccati, ad esempio, lo spostamento nella direzione x. Utilizzare

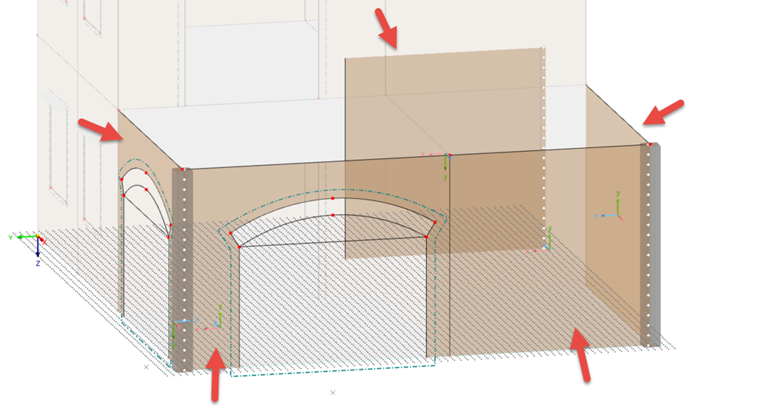

per tornare al grafico. Facendo clic su di essa, è possibile selezionare prima una superficie, quindi una linea tra cui inserire il giunto. Quindi, selezionare la superficie e la linea successive. Non appena hai finito di inserire i dati, fai clic con il pulsante destro del mouse per terminare gli inserimenti. Nell'esempio dell'edificio, un perno lineare è stato disposto tra le pareti e le colonne di cemento, nonché verso il muro interno.
Definizione dei vincoli esterni delle superfici

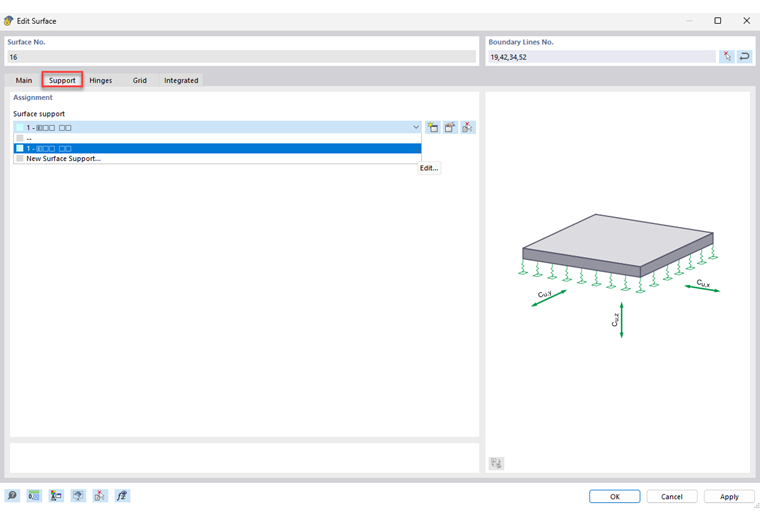

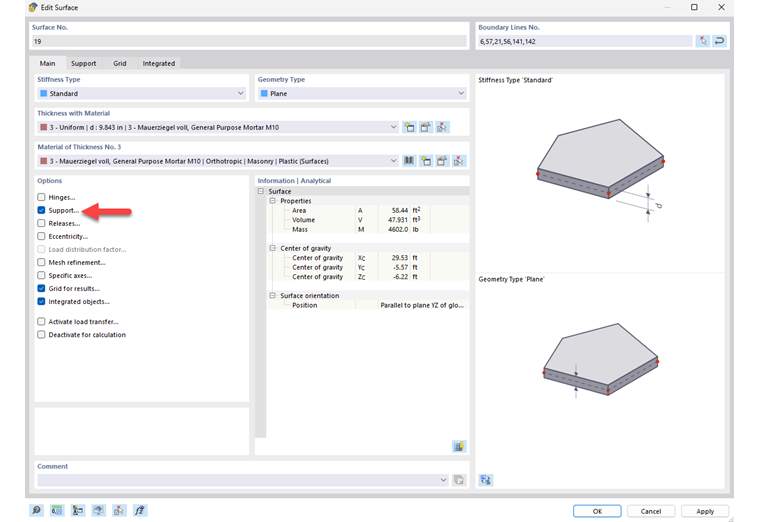

La soletta richiede un vincolo esterno che può essere attivato nella finestra di dialogo di modifica. Nella scheda associata, è possibile selezionare un vincolo esterno della superficie già definito o creare un nuovo vincolo esterno della superficie. Come nel caso dei cardini delle linee, esiste una finestra di dialogo separata in cui è possibile definire le condizioni del vincolo esterno.
Collegamenti solaio-parete

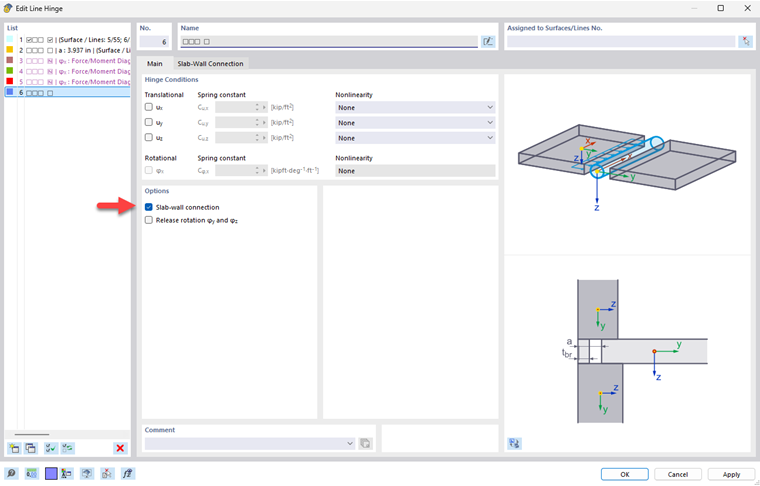

I collegamenti tra i solai e le pareti possono anche essere modellati in RFEM 6 utilizzando cerniere lineari. Per fare ciò, aprire la finestra di dialogo di modifica facendo doppio clic sulla soletta e attivare i cardini in Opzioni. Viene visualizzata una scheda aggiuntiva in cui è possibile selezionare il cardine della linea. Nelle opzioni di selezione, c'è anche l'opzione per creare un nuovo cardine della linea. In questo modo, attivare i " collegamenti soletta-muro ".

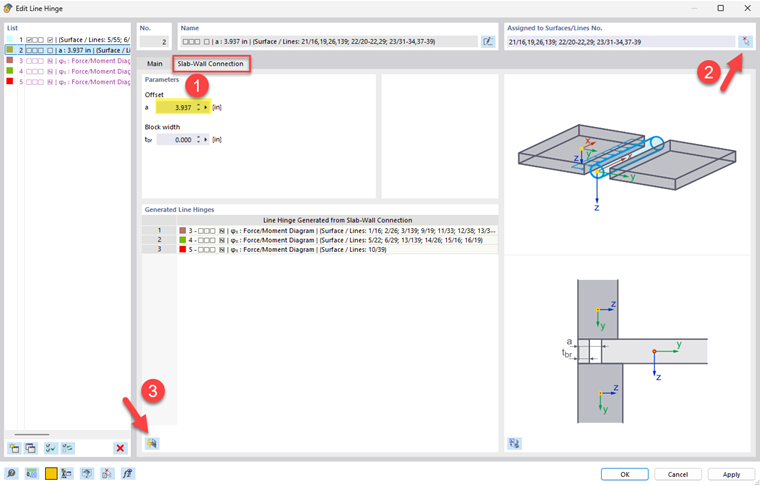

Nella scheda con lo stesso nome, è possibile inserire uno spostamento e una larghezza del blocco, se necessario. Quindi, selezionare prima un solaio nel grafico, quindi tutte le linee su cui deve essere creato un collegamento soletta-muro. Dopo aver selezionato tutti i solai con le loro linee di delimitazione, è possibile fare clic su "OK" per confermare e utilizzare il pulsante
per generare tutti i cardini delle linee necessari. Se ricevi un messaggio di errore,'non preoccuparti. Il messaggio di errore deriva dal fatto che non è stato creato alcun collegamento tra la soletta in calcestruzzo e il parapetto in calcestruzzo della superficie del tetto.

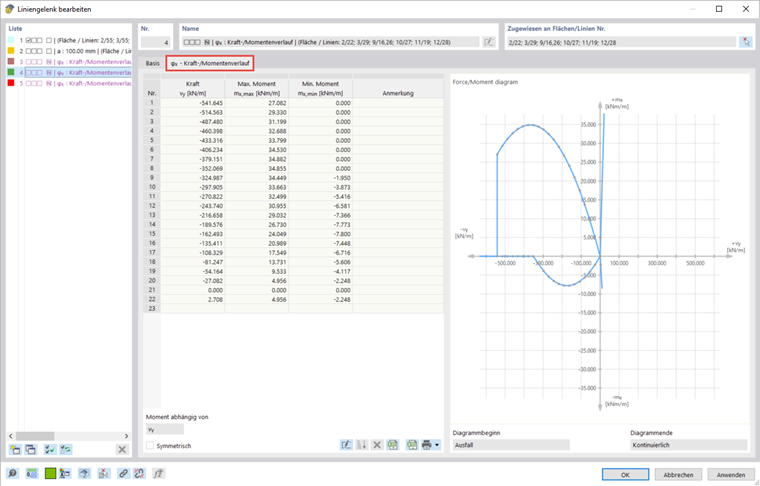

Se si passa a un cardine di linea generato nell'elenco dei cardini di linea, troverai la scheda " φx - Diagramma forza/momento ". Mostra graficamente quali momenti dalla soletta del soffitto possono essere trasferiti dal giunto a una certa forza assiale nella parete in muratura adiacente verso l'alto.
La modellazione è ora completa ed è possibile continuare con l'applicazione del carico e il calcolo.
