Mesh EF e calcolo

Impostazioni mesh EF

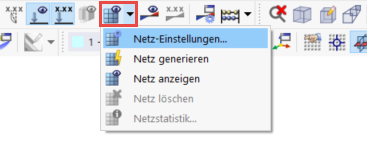

Quando si utilizza un calcolo EF, è necessario prestare molta attenzione alla generazione appropriata della mesh EF, specialmente quando si utilizza un modello di materiale non lineare e ortotropo. Una dimensione della mesh troppo fine rallenta il calcolo senza migliorare significativamente la qualità dei risultati. Se la dimensione della mesh è troppo grande, le condizioni al contorno non sono sufficientemente determinate. È possibile aprire le impostazioni corrispondenti tramite la barra degli strumenti, dove è anche possibile generare la mesh.

Impostazioni mesh EF

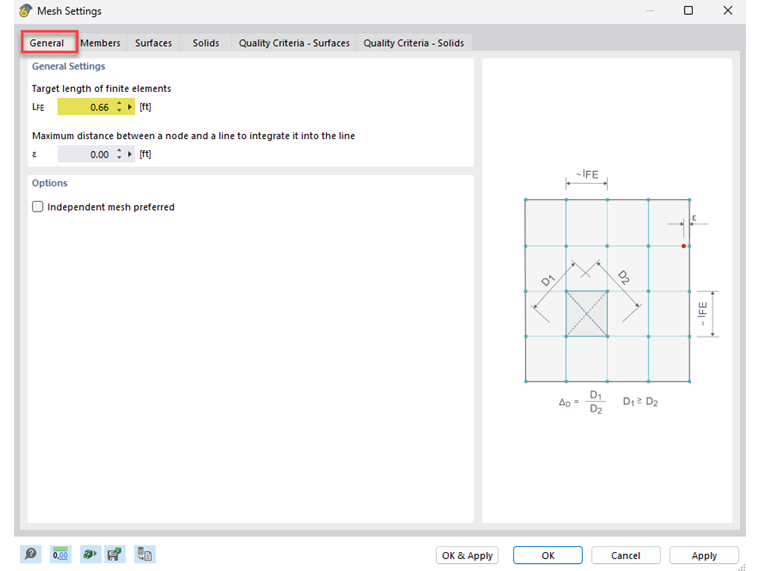

Una lunghezza desiderata degli elementi finiti di 200 - 250& mm può essere specificata come linea guida per la muratura. Tutte le altre opzioni di impostazione, ad esempio la generazione di infittimenti della mesh nelle aree critiche, sono spiegate in 6/000242 manuale.

Lunghezza obiettivo degli elementi finiti

Calcolo

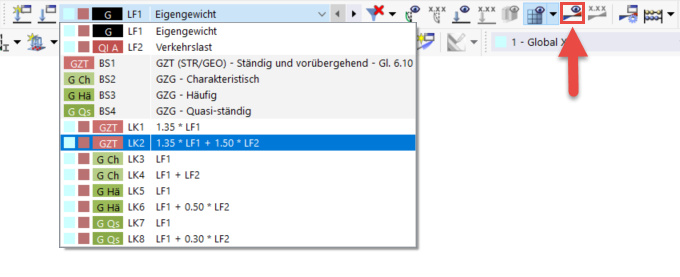

Per calcolare i risultati, è possibile selezionare il caso di carico o la situazione di progetto da calcolare nella barra degli strumenti. I risultati corrispondenti sono calcolati e visualizzati utilizzando .

Avvio del calcolo

Durante il calcolo, si ottiene una panoramica delle combinazioni già calcolate, nonché delle singole fasi di carico. Puoi vederli molto bene nel diagramma di convergenza, che puoi trovare di nuovo sotto i diagrammi di calcolo nel "navigatore dati" dopo il calcolo.
