Síť prvků a výpočet

Nastavení sítě KP

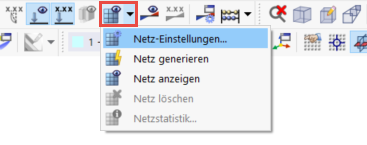

Při výpočtu konečných prvků je třeba věnovat velkou pozornost správnému vygenerování sítě konečných prvků, zejména při použití nelineárního ortotropního materiálového modelu. Příliš jemná síť prvků prodlužuje dobu výpočtu, aniž by výrazně zvýšila kvalitu výsledků. Pokud je naopak síť prvků příliš hrubá, nelze dostatečně postihnout okrajové podmínky. Příslušná nastavení lze otevřít z panelu nástrojů, kde lze také vytvořit síť.

Nastavení sítě KP

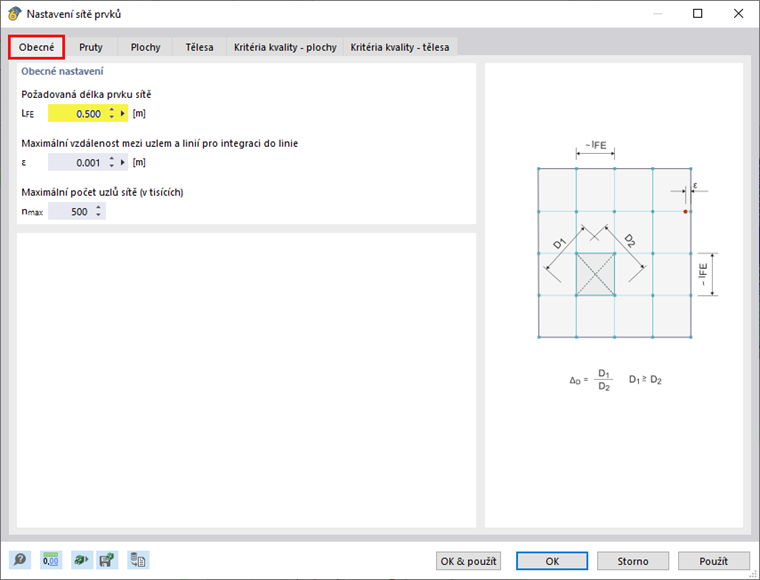

Jako vodítko pro zdění lze zadat požadovanou délku konečných prvků 200 - 250& mm. Všechny ostatní možnosti nastavení, například generování zahuštění sítě v kritických oblastech, jsou vysvětleny v 6/000242 manuál.

Požadovaná délka prvku sítě

Výpočet

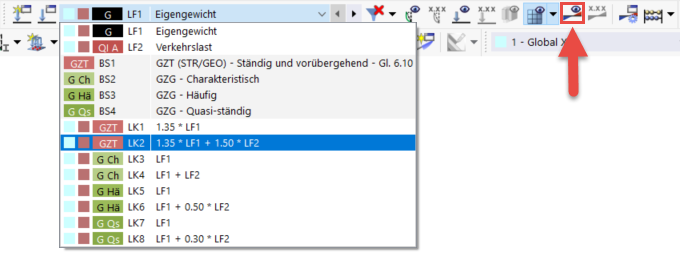

Pro výpočet výsledků lze v panelu nástrojů vybrat zatěžovací stav nebo návrhovou situaci, která se má vypočítat. Příslušné výsledky se spočítají a zobrazí pomocí .

Spuštění výpočtu

Při výpočtu získáte přehled o již spočítaných kombinacích a o jednotlivých zatěžovacích stupních. Dobře je vidíme v konvergenčním diagramu, který po výpočtu opět najdete pod výpočtovými diagramy v „Navigátoru dat“.
