Zadání prutů

Zadání překladů oken

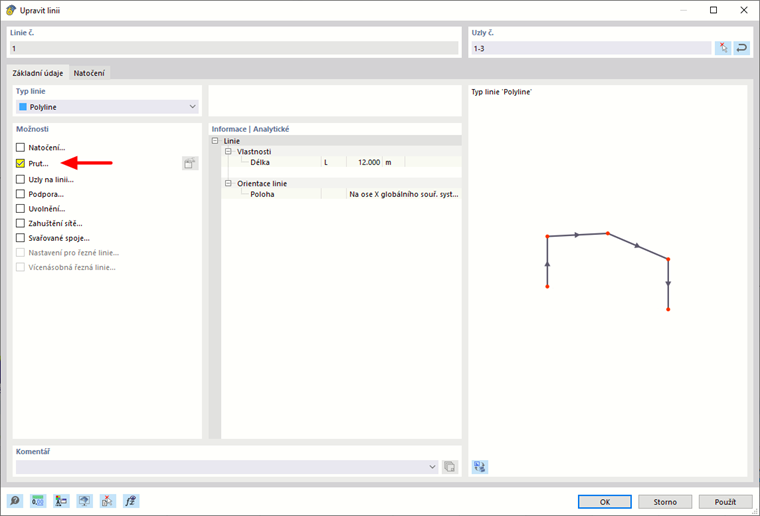

Pro uchycení zdiva musí být nad okny instalovány překlady. Toto vytvoříme tak, že se stisknutou klávesou Ctrl označí všechny linie nad čtyřmi okny s vícenásobným výběrem. Dvojitým kliknutím myši se otevře editační dialog, kde vybereme volbu "Prut".

Aktivovat volbu 'Prut'

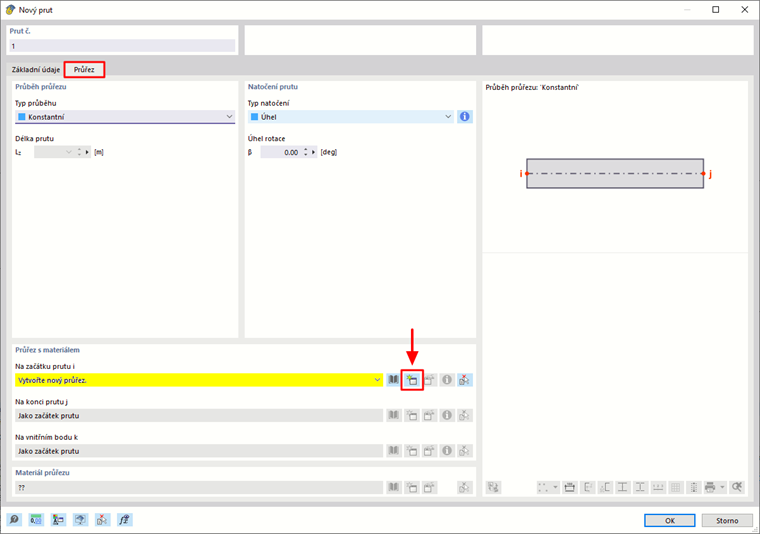

Automaticky se otevře dialog "Nový prut". Každému prutu je třeba přiřadit průřez. Vytvořit ho lze ve stejnojmenné záložce pomocí tlačítka .

Vytvořit nový průřez

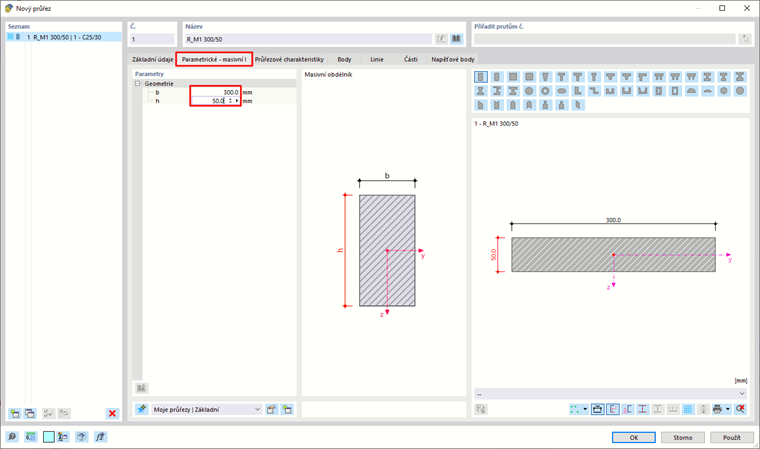

V záložce "Parametrická - I tlustostěnná I" lze zadat rozměry průřezu, například 300 mm × 50 mm. Alternativně můžeme vybrat průřez z databáze průřezů.

Rozměry silnostěnného obdélníkového průřezu

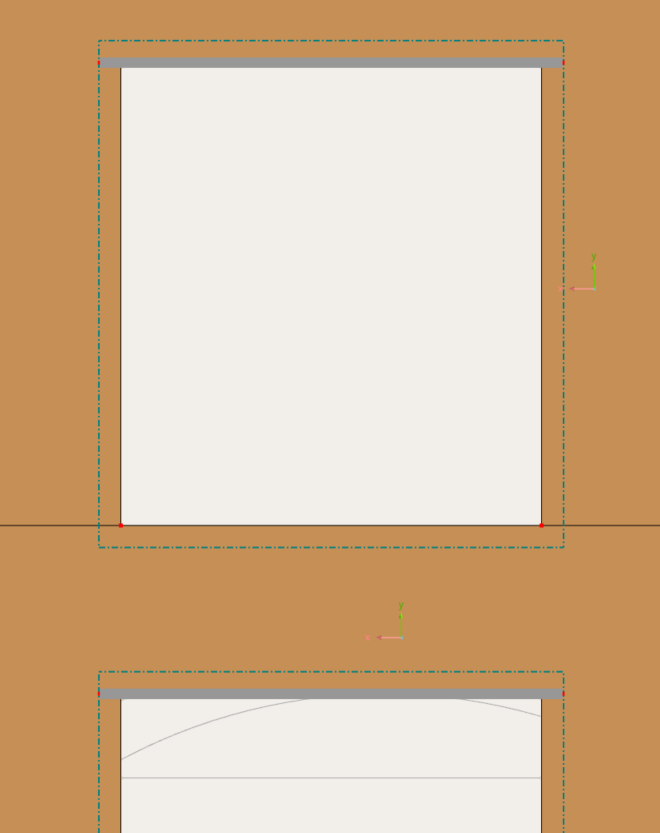

Ve webináři se nad dveřmi vytvoří další uzly, které jsou mírně odsazeny od otvoru. U dveřních překladů se linii mezi těmito uzly přiřadí betonový prut s předem zadaným obdélníkovým průřezem. Toto modelování usnadňuje výpočet KP, protože pro přenos zatížení z prutu do zdiva je k dispozici širší oblast, a ne pouze jeden uzel KP.

Překlady

Zadání betonových sloupů

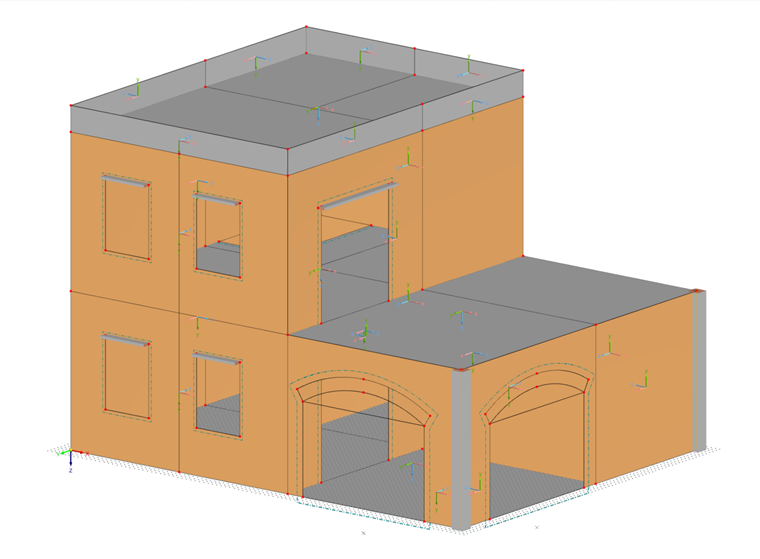

Aby se zabránilo nadzvednutí stropní desky, jsou v rozích budovy vloženy dva betonové sloupy. Lze je také vytvořit úpravou stávajících linií. Jediný rozdíl je v tom, že v tomto případě byl použit obdélníkový průřez 250 mm × 250 mm.

Betonové podpory
