Eingabe von Fensterstürzen

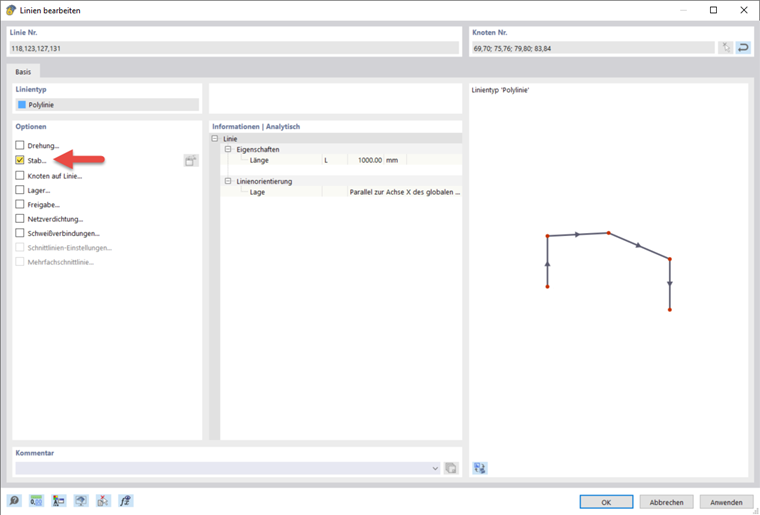

Über den Fenstern müssen Fensterstürze angebracht werden, die das Mauerwerk halten. Um diese zu erstellen, selektieren Sie mit Mehrfachauswahl durch gedrückte Strg-Taste alle Linien, die sich oberhalb der vier Fenster befinden. Mit einem Doppelklick öffnen Sie den Bearbeitungsdialog, wo Sie die Option 'Stab' wählen.

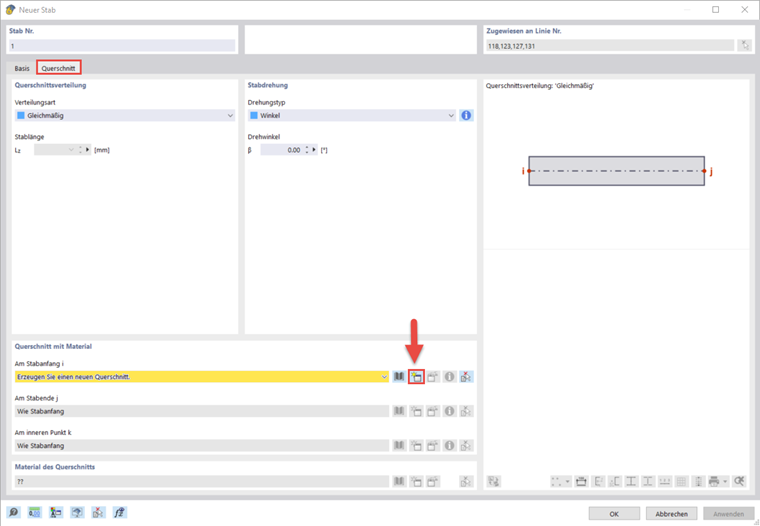

Daraufhin öffnet sich automatisch der Dialog 'Neuer Stab'. Jedem Stab muss ein Querschnitt zugewiesen werden. Dieser kann im gleichnamigen Register über die Schaltfläche
angelegt werden.

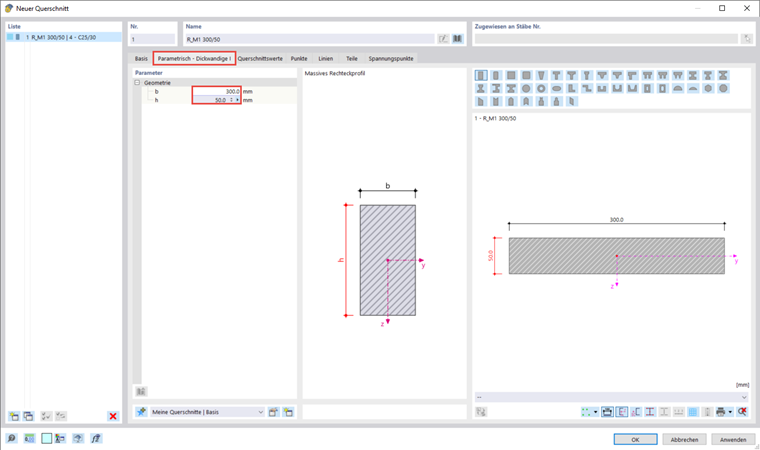

In dem Register 'Parametrisch - Dickwandig I' können die Querschnittsabmessungen, beispielsweise 300 mm x 50 mm, eingegeben werden. Alternativ können Sie auch einen Querschnitt aus der Querschnittsbibliothek wählen.
Über den Türen werden im Webinar zusätzliche Knoten erstellt, die einen leichten Versatz zur Öffnung haben. Für die Türstürze wird der Linie zwischen diesen Knoten ein Betonstab mit dem zuvor definierten Rechteckquerschnitt zugewiesen. Durch diese Modellierung wird die FE-Berechnung begünstigt, da ein breiterer Bereich für die Lastübertragung von dem Unterzug in das Mauerwerk zur Verfügung steht und nicht nur ein einzelner FE-Knoten.
Eingabe der Betonstützen
Um ein Abheben der Deckenplatte des Erdgeschoss zu verhindern werden zwei Betonstützen an den Gebäudeecken eingefügt. Auch diese können durch Bearbeiten der bereits bestehenden Linien erstellt werden. Der einzige Unterschied ist, dass in diesem Fall ein 250 mm x 250 mm Rechteckquerschnitt verwendet wurde.
