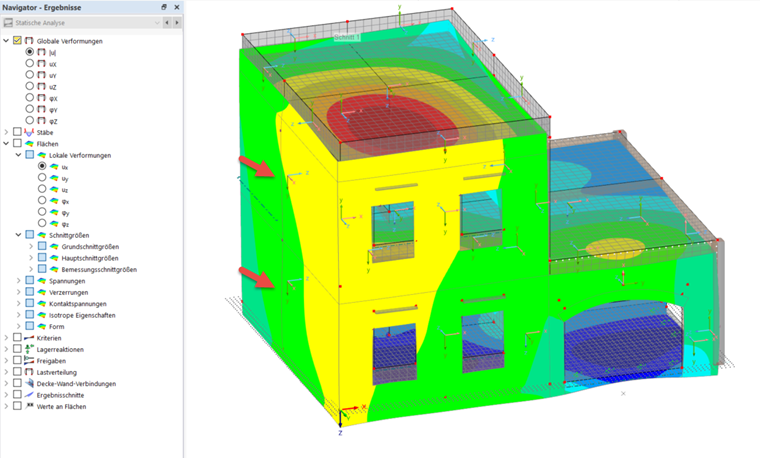

Im 'Ergebnis-Navigator' können Sie sich die verschiedenen Berechnungsergebnisse wie Verformungen und Schnittgrößen anzeigen lassen. Im Folgenden werden noch zwei Möglichkeiten erklärt, wie eine Darstellung der Flächenergebnisse auf einer festgelegten Strecke erfolgen kann.
Ergebnisstäbe
Ein Ergebnisstab eignet sich, um Flächenergebnisse in einen fiktiven Stab zu integrieren. Damit lassen sich beispielsweise die resultierenden Querkräfte einer Fläche ablesen.
Die Linie eines Ergebnisstabes kann beliebig im Modell platziert werden. Der Ergebnisstab benötigt weder eine Lagerung noch eine Verbindung zum Modell und es können keine Lasten aufgebracht werden. Es ist jedoch ein Querschnitt zuzuweisen, um eine Bemessung zu ermöglichen. Der Querschnitt des Ergebnisstabes hat keinen Einfluss auf die Systemsteifigkeit.
Um einen Ergebnisstab anzulegen, selektieren Sie beispielsweise die Linien in der Mitte der seitlichen Gebäudewand und öffnen Sie mit einem Doppelklick den Dialog 'Linie bearbeiten'. Aktivieren Sie dort die 'Option' Stab und wählen Sie in dem sich öffnenden Dialog den Stabtyp 'Ergebnisstab'.

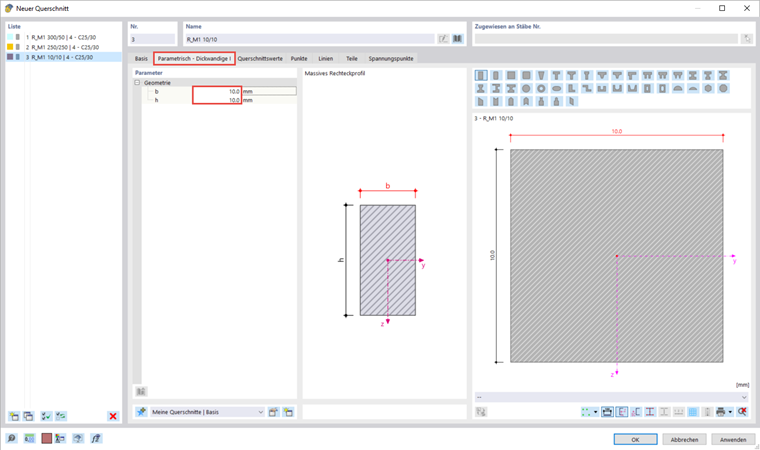

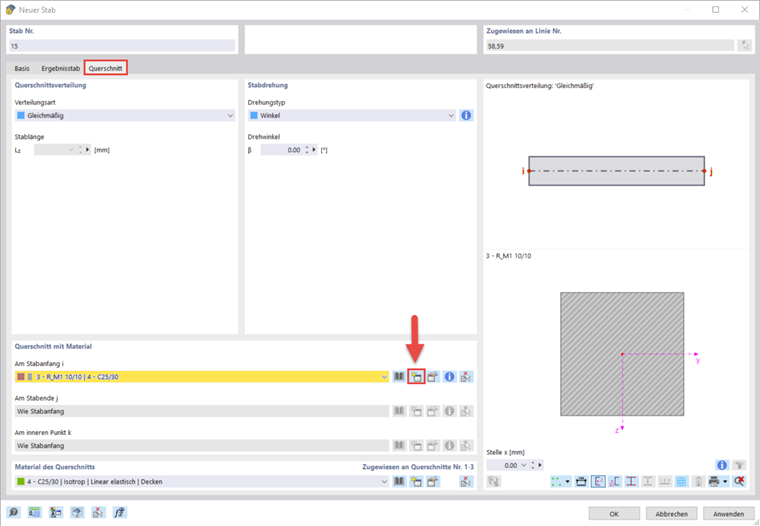

In dem Register 'Querschnitt' muss irgendein Querschnitt zugewiesen werden, welcher über
erzeugt werden kann. Zum Beispiel kann ein einfacher 10 x 10 mm Rechteckquerschnitt gewählt werden.

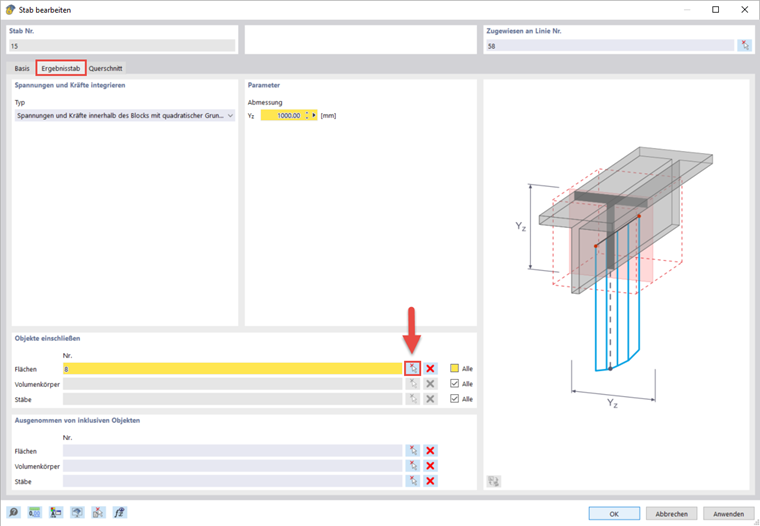

Verwenden Sie die Schaltfläche
im Register 'Ergebnisstab', um einzelne Flächen in der Grafik auszuwählen, deren aufintegrierten Ergebnisse an dem Ergebnisstab angezeigt werden sollen. Dazu müssen Sie zuvor die Option 'Alle' deaktivieren.
Ergebnisschnitte
Ein Ergebnisschnitt erzeugt bei Anwendung auf eine Fläche eine Schnittlinie durch das Modell, an der die Ergebnisse der Fläche ausgewertet werden können.

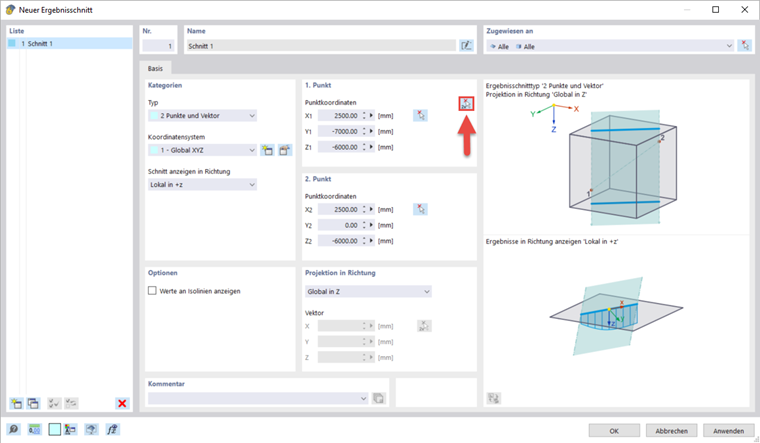

Ein neuer Ergebnisschnitt kann über die Schaltfläche
in der Symbolleiste erzeugt werden. Über
lassen sich die Begrenzungspunkte der Schnittlinie in der Grafik wählen.

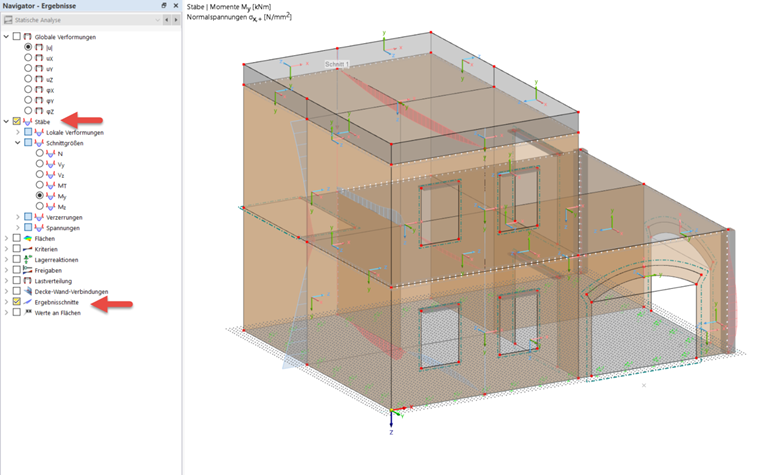

Während sich die Ergebnisse an dem Ergebnisstab über die Stäbe im 'Ergebnis-Navigator' anzeigen lassen, gibt es für einen gesonderten Eintrag im Navigator.
