Materialien erstellen

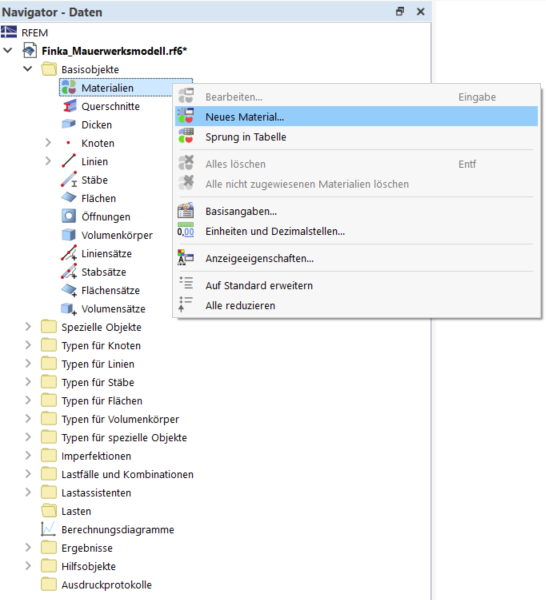

Das Vorgehen zum Erstellen oder Bearbeiten von Objekten wie Materialen, Dicken, Querschnitten oder auch Typen ist im 'Daten-Navigator' von RFEM 6 immer identisch.
Nutzen Sie dieses Vorgehen, um ein neues Material anzulegen.

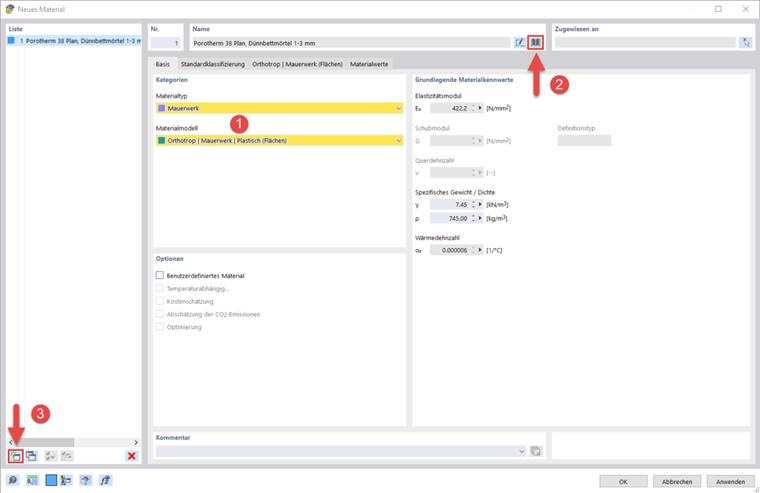

In dem Dialog 'Neues Material' können Sie den Materialtyp Mauerwerk wählen. Anschließend steht Ihnen ein isotropes und ein orthotropes Materialmodell speziell für das Mauerwerk zur Verfügung. Das in RFEM 6 neue orthotrope Materialmodell bildet die Materialeigenschaften des Mauerwerks genau ab und soll in diesem Webinar verwendet werden.
Über die Schaltfläche

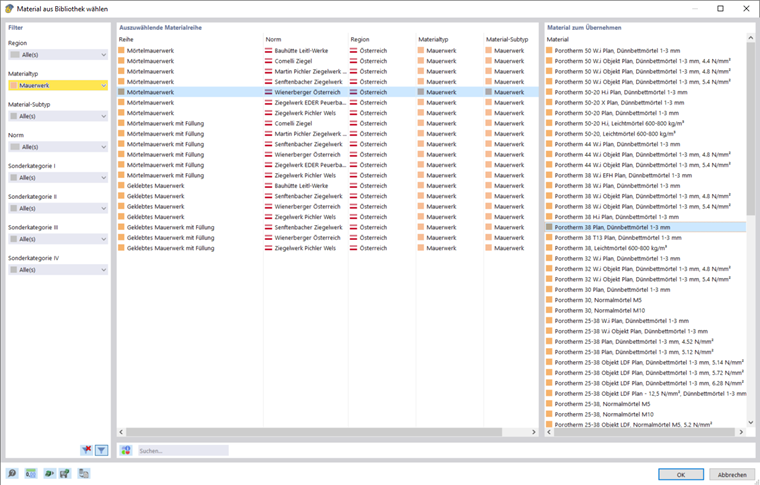

lässt sich die Materialbibliothek öffnen, in der bereits eine große Anzahl von Materialien hinterlegt ist. Nach der Auswahl können Sie über
ein neues Material erzeugen.
Sollten Sie ein Mauerwerksmaterial verwenden wollen, dass nicht in der Materialbibliothek definiert ist, können Sie die vorgegebenen Spezifikationen in den Registern 'Standardklassifizierungen' und 'Orthotrop|Mauerwerk (Flächen)' eingeben. Eine Empfehlung dafür ist, die horizontale Druckfestigkeit in Abhängigkeit der Mauersteingruppe als 60% (für 1), 80% (für S1), 10% (für 2), 5% (für 3) oder 100% (für 4) der mittleren Druckfestigkeit des Materials zu wählen.
Im Webinar verwendete Materialien

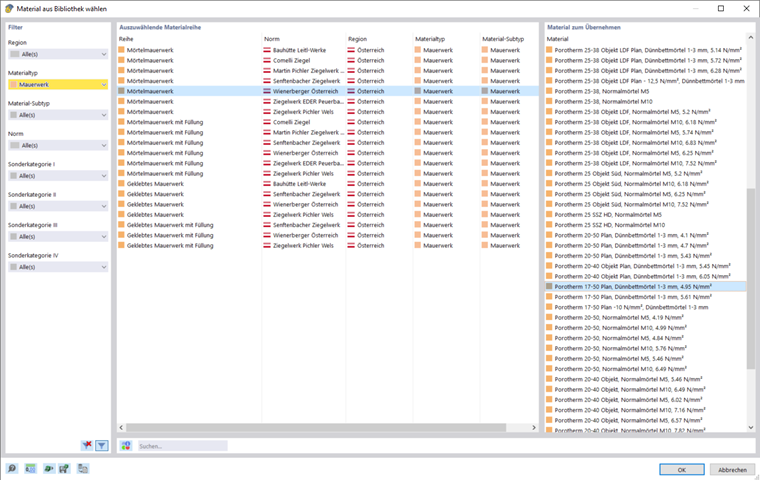

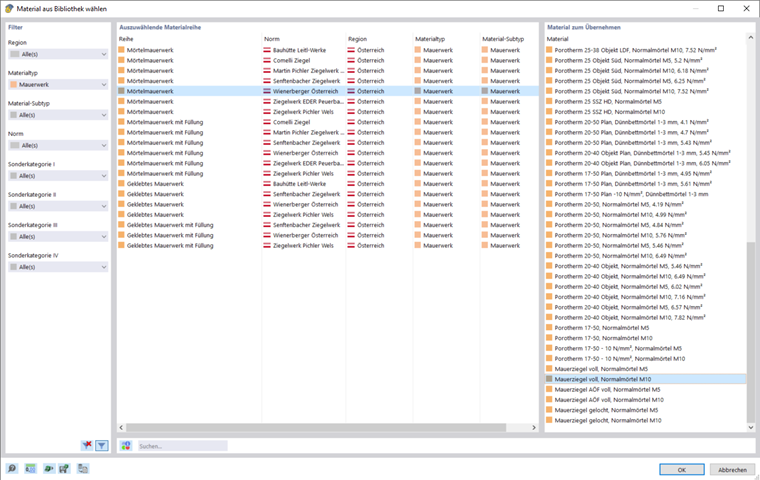

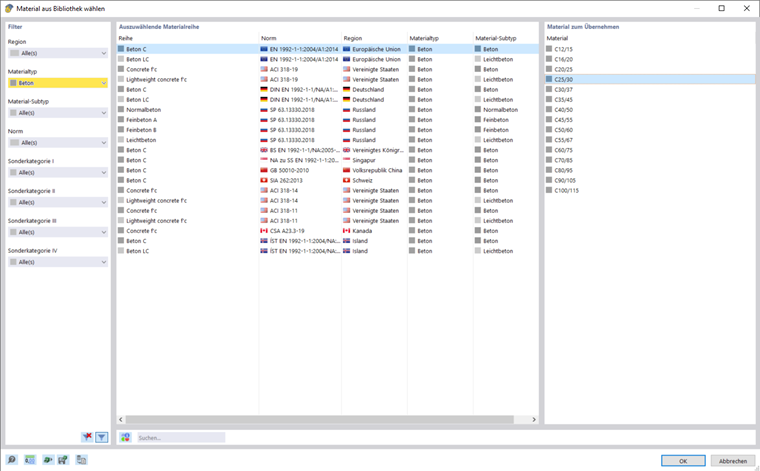

Im Webinar wurden für die Außen- und Innenwände Porotherm-Ziegel, für den Außenbereich ein Vollstein und für die Decken ein C25/30 Beton verwendet.

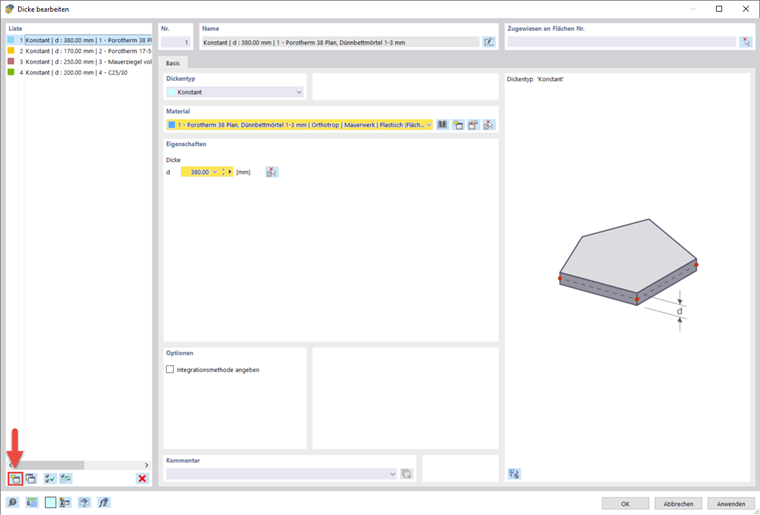

Dicken erstellen
Damit die Materialien für die Modellierung von Flächen genutzt werden können, müssen nun noch Dicken erstellt werden. Dies kann wieder über den 'Daten-Navigator' erfolgen. Wählen Sie jeweils ein Material und geben Sie die entsprechende Dicke ein. Über die Schaltfläche
kann eine neue Dicke für das nächste Material erzeugt werden.
