Flächen definieren
Um eine neue Fläche zu erzeugen, deren Begrenzung Sie mit Linien in der Grafik festlegen möchten, verwenden Sie die Schaltfläche
in der Symbolleiste.

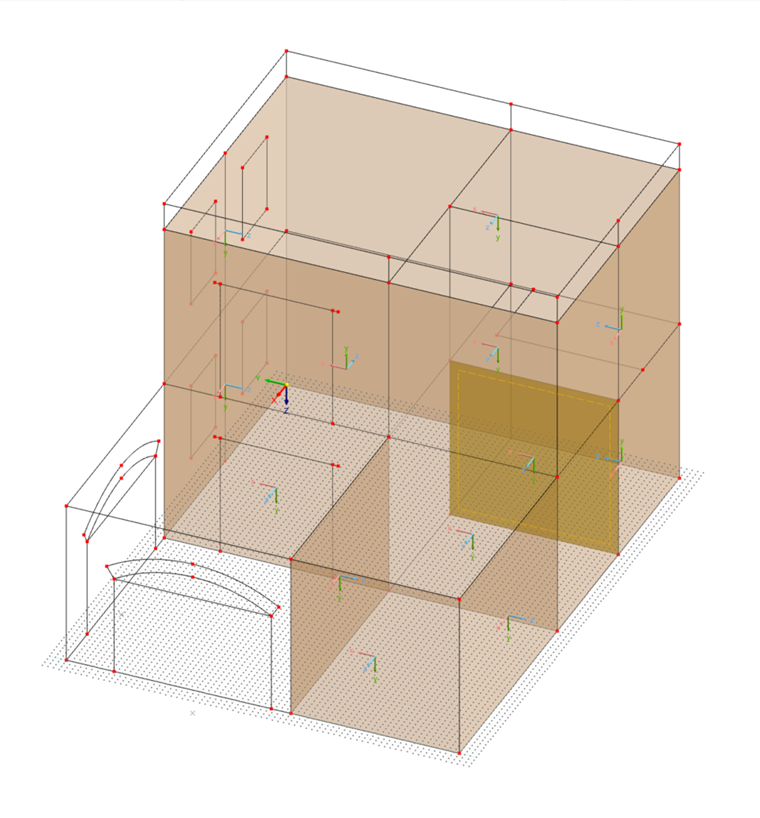

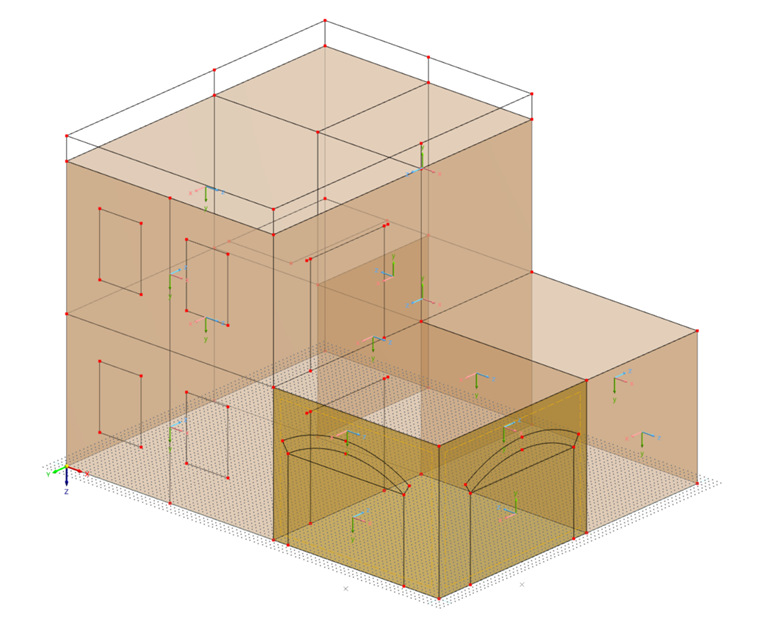

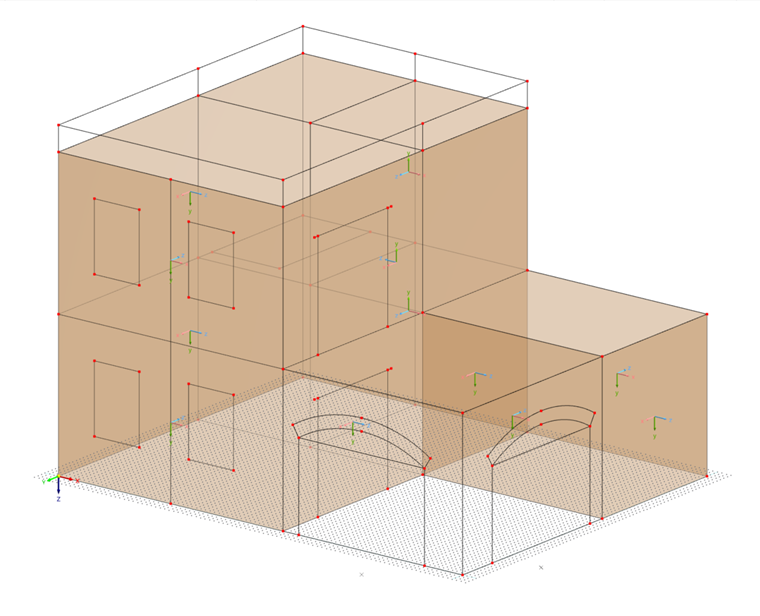

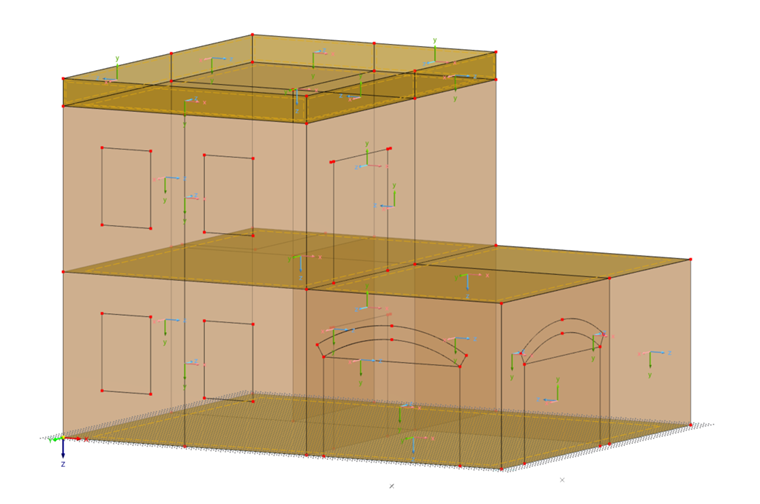

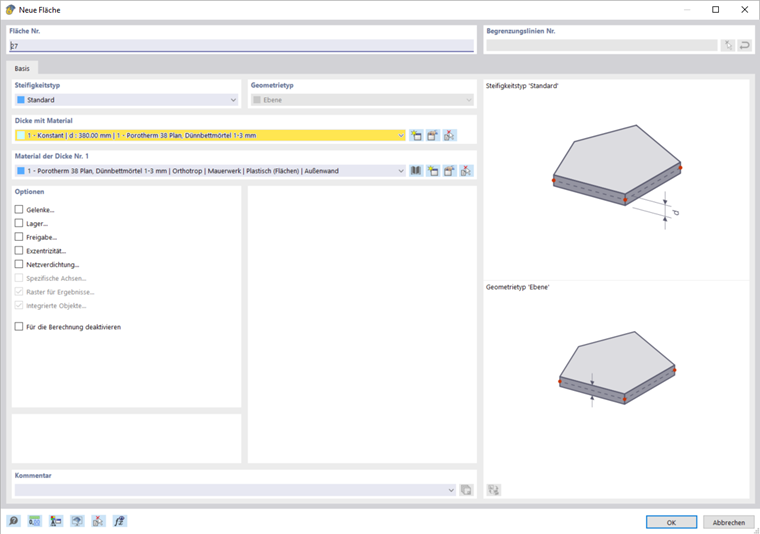

In dem Dialog 'Neue Fläche' können Sie eine Dicke und ein Material für die Fläche einstellen. Klicken Sie nach der Bestätigung mit 'OK' die einzelnen Linien in der Grafik an, durch die die Fläche begrenzt wird. Die Fläche wird anschließend automatisch angezeigt und Sie können die nächsten Linien für die Begrenzung einer neuen Fläche selektieren. Mit einem Rechtsklick beenden Sie die Eingabe. Den Bildern unten können Sie jeweils entnehmen, welche Bereiche des Gebäudes mit welchen Materialien erstellt wurden.
Öffnung

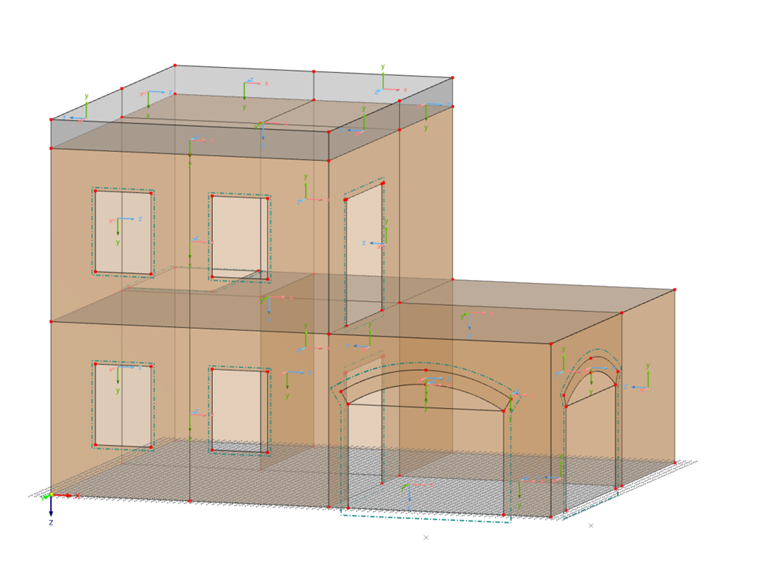

Neue Öffnungen wie Fenster oder Türen lassen sich über die Symbolleiste erstellen. Wenn Sie die Option 'Grafisch' wählen, können Sie wie bei der Erstellung der Flächen die einzelnen Begrenzungslinien in der Grafik anklicken, zwischen denen sich eine Öffnung befinden soll. Fügen Sie anschließend in die Bögen eine zusätzliche Fläche aus dem Material des Außenbereichs ein.
