Lokale Achsensysteme

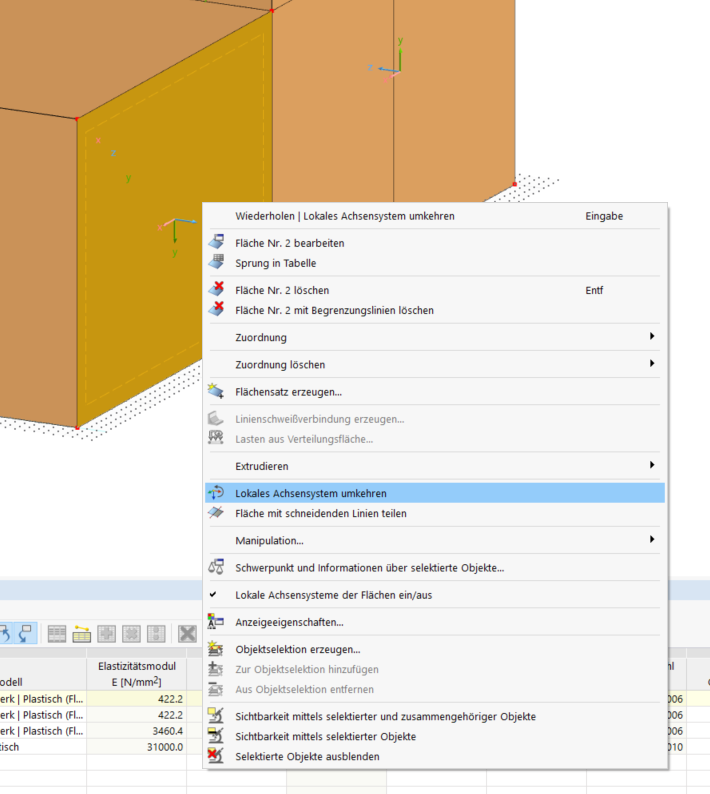

Sie können das lokale Achsensystem einer Fläche im Kontextmenü dieser Fläche umdrehen. Dadurch ist es beispielsweise möglich, dass die z-Achse bei jeder Fläche in das Gebäudeinnere ausgerichtet ist.

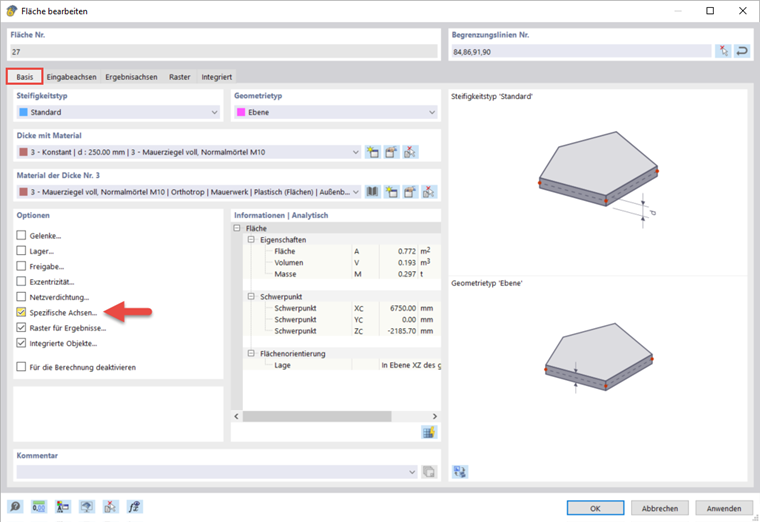

Achten Sie bei Mauerwerksmodellen darauf, dass die y-Achse in die Richtung des Lastabtrags ausgerichtet ist. Das ist insbesondere bei den Bögen interessant, weil dort der Lastabtrag in horizontale Richtung erfolgt. Da es nicht reicht, das Koordinatensystem umzudrehen, müssen Sie im Bearbeitungsdialog, welchen Sie mit einem Doppelklick auf die Bogenfläche öffnen, die Option 'Spezifische Achsen' aktivieren.

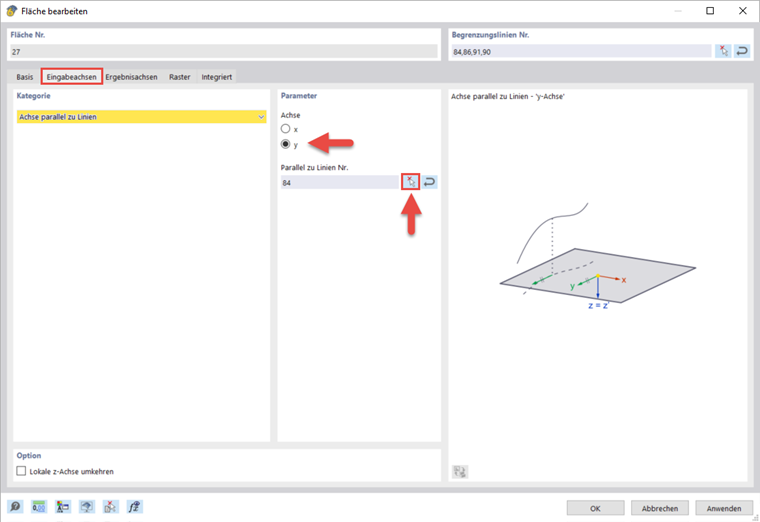

Legen Sie anschließend im Register 'Eingabeachsen' fest, dass die y-Achse parallel zu einer Linie angeordnet werden soll und wählen Sie in der Grafik die untere Begrenzungslinie des Bogens als Bezugslinie.
