FE-Netz-Einstellungen

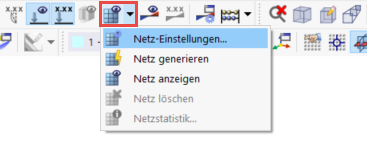

Bei der Anwendung der FE-Berechnung sollte ein großes Augenmerk auf der passenden Generierung des FE-Netzes liegen, insbesondere bei der Anwendung eines nichtlinearen, orthotropen Materialmodells. Eine zu feine Maschenweite verzögert die Berechnung, ohne die Qualität der Ergebnisse wesentlich zu erhöhen. Bei einer zu groben Maschenweite werden die Randbedingungen nur ungenügend erfasst. Die entsprechenden Einstellungen können Sie über die Symbolleiste öffnen, wo sich außerdem das Netz generieren lässt.

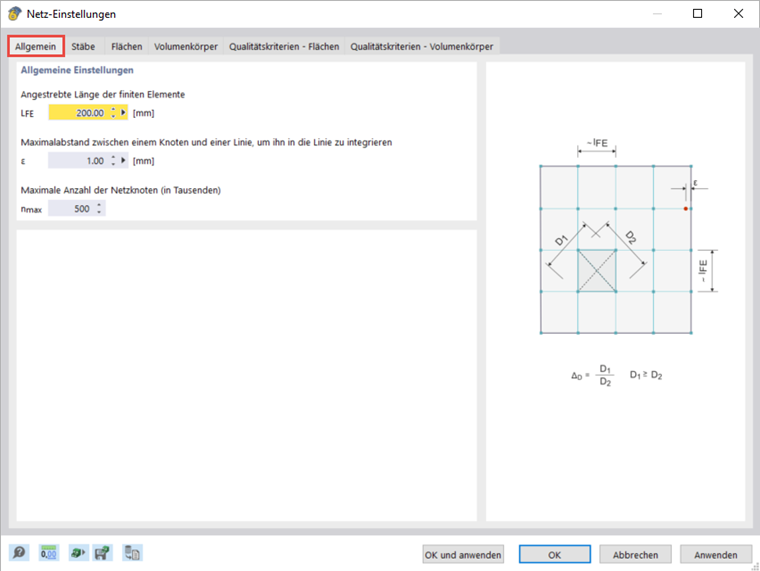

Als Richtwert kann bei Mauerwerk eine angestrebte Länge der finiten Elemente von 200 - 250 mm angegeben werden. Alle weiteren Einstellungsmöglichkeiten, beispielsweise die Erstellung von Netzverdichtungen in kritischen Bereichen sind im Handbuch erklärt.
Berechnung

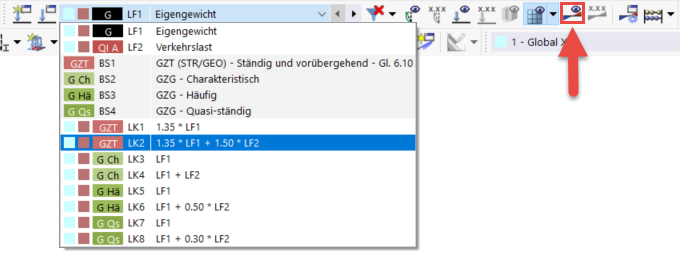

Für die Berechnung der Ergebnisse können Sie in der Symbolleiste den zu berechnenden Lastfall oder die zu berechnende Bemessungssituation auswählen. Über
werden die dazugehörigen Ergebnisse berechnet und angezeigt.
Während der Berechnung erhalten Sie eine Übersicht über die bereits berechneten Kombinationen, aber auch die einzelnen Laststufen. Diese lassen sich sehr gut in dem Konvergenzdiagramm erkennen, welches Sie nach der Berechnung unter den Berechnungsdiagrammen im 'Daten-Navigator' wiederfinden.
