Plochy a otvory

Zadání ploch

Pomocí tlačítka v panelu nástrojů vytvoříme novou plochu, jejíž hranici chceme v grafice definovat pomocí linií.

Vytvořit plochu pomocí volby 'Vybrat ohraničení'

V dialogu "Nová plocha" lze nastavit tloušťku a materiál plochy. Po potvrzení tlačítkem "OK" klikneme v grafice na jednotlivé linie, které ohraničují plochu. Plocha se poté automaticky zobrazí a můžete vybrat další linie pro vymezení nové plochy. Zadání dokončete kliknutím pravým tlačítkem myši. Na následujících obrázcích je vidět, jaké plochy budovy byly vytvořeny a jaké materiály byly použity.

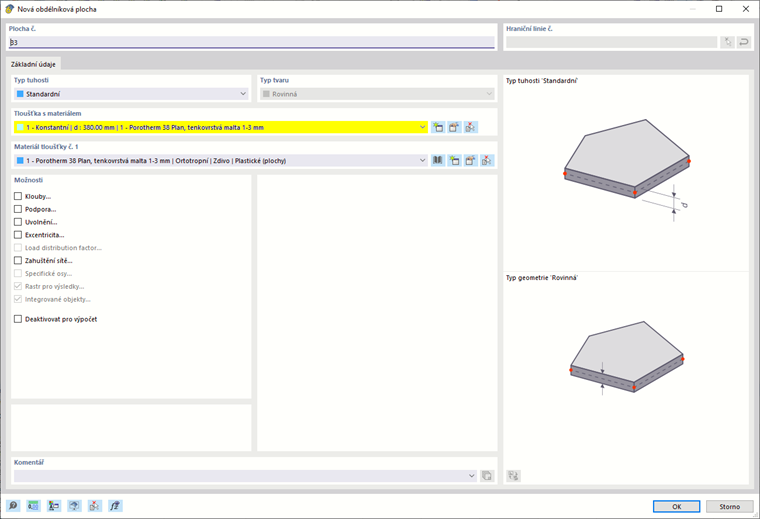

Dialog 'Nová plocha'

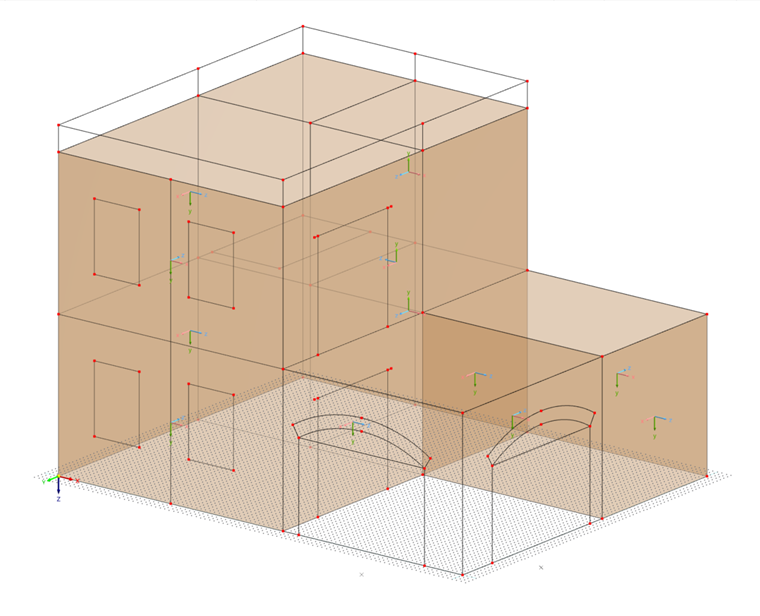

Vnější stěny

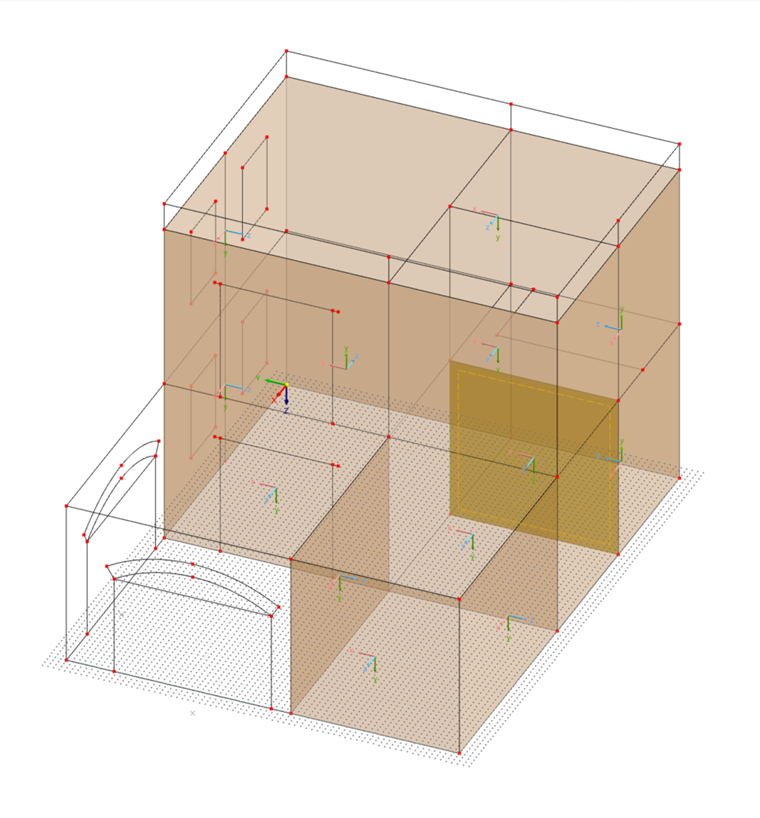

Vnitřní stěna

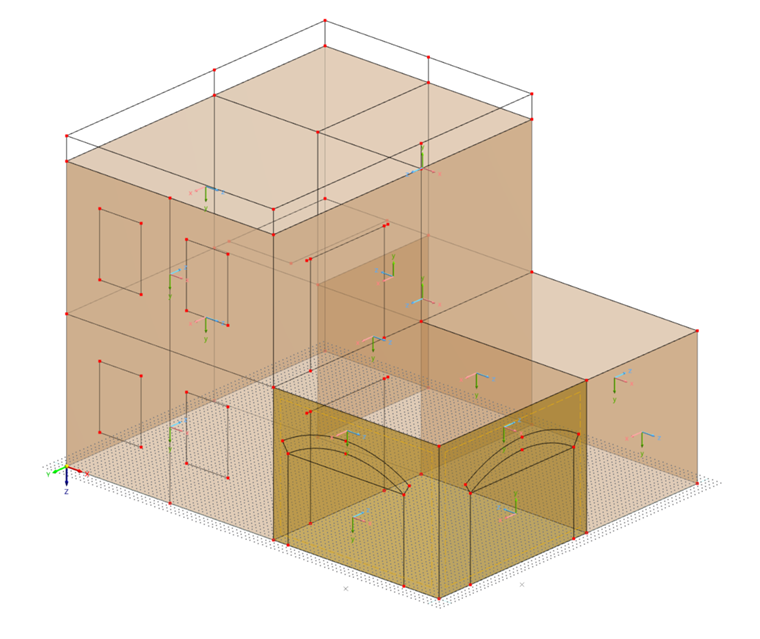

Vnější oblast

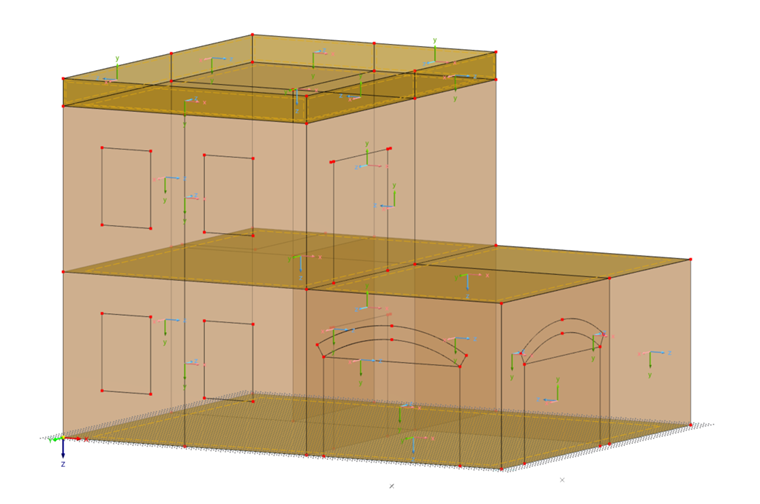

Betonové stropy

Otvor

Nové otvory, například okna nebo dveře, lze vytvořit z panelu nástrojů. Pokud zvolíme možnost "Graficky", klikneme v grafice na jednotlivé hraniční linie, mezi kterými má být otvor, stejně jako při vytváření ploch. Poté se do oblouků vloží přídavná plocha z materiálu vnější plochy.

Vytvořit graficky definovaný otvor

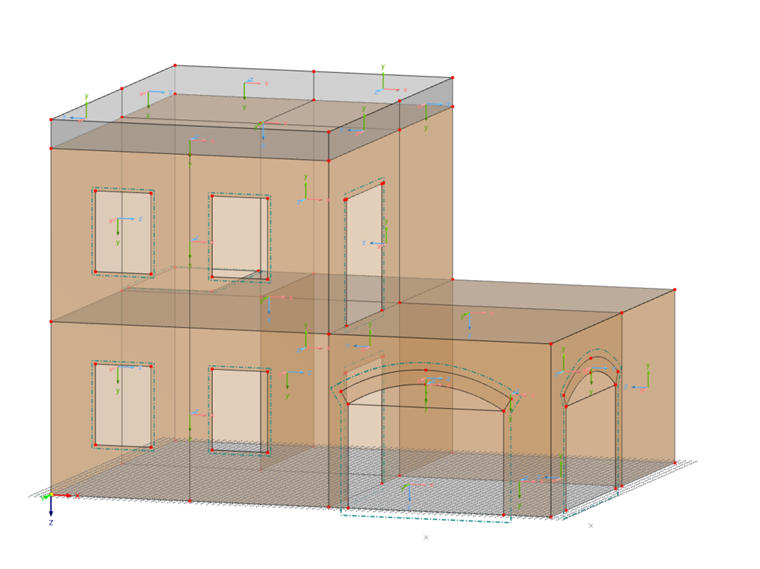

Vybrání
