Nel 'Navigatore dei risultati' è possibile visualizzare i vari risultati di calcolo come le deformazioni e le forze interne. Di seguito, vengono spiegate due opzioni su come visualizzare i risultati della superficie su un percorso specifico.
travi risultanti
Un'asta risultante è adatta per integrare i risultati di una superficie in un'asta fittizia. Ciò consente, ad esempio, di leggere le forze di taglio risultanti su una superficie.
La linea di una trave risultante può essere posizionata in qualsiasi punto del modello. L'asta risultante non ha bisogno di un vincolo esterno o di una connessione al modello e non è possibile applicare carichi. Tuttavia, è necessario assegnare una sezione trasversale per abilitare il progetto. La sezione trasversale dell'asta risultante non ha alcuna influenza sulla rigidezza del sistema.

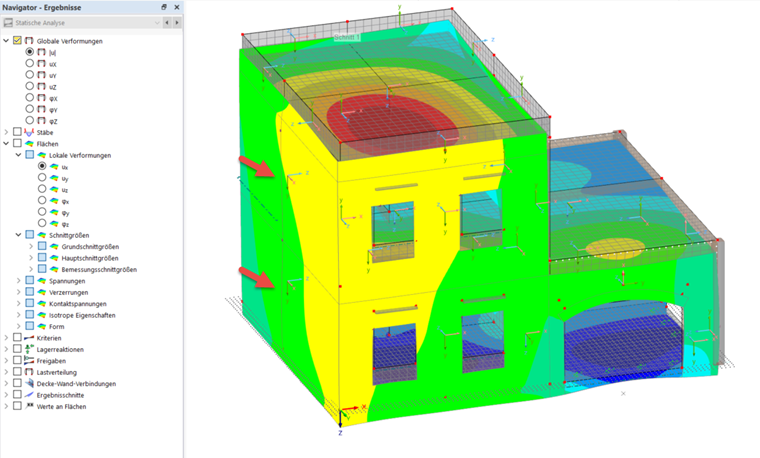

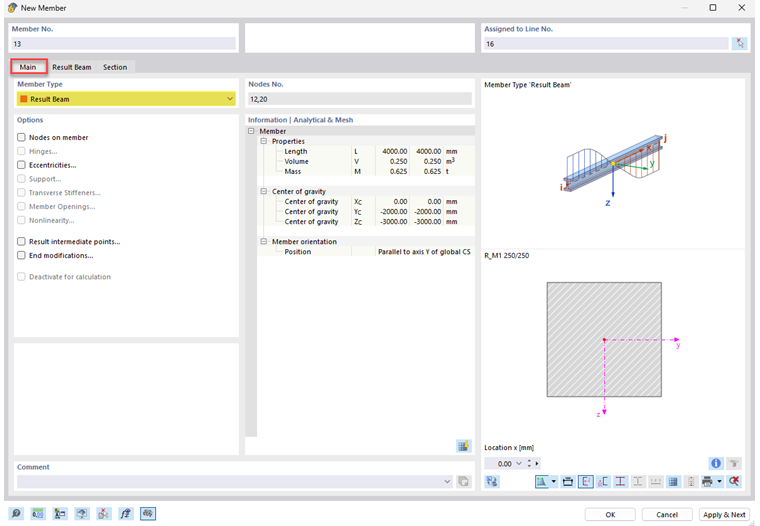

Per creare un'asta risultante, ad esempio, selezionare le linee al centro del muro laterale dell'edificio e fare doppio clic sulla finestra di dialogo 'Modifica linea'. Attiva lopzione' Asta e seleziona il tipo di asta 'Membro risultato' nella finestra di dialogo che si apre.

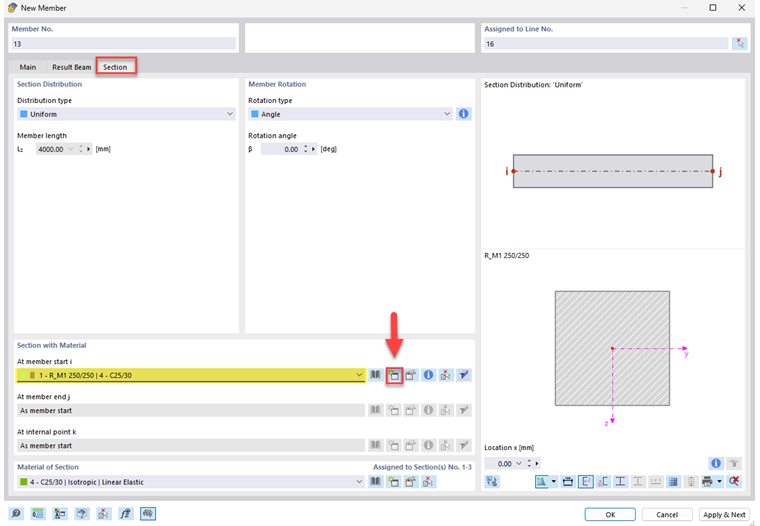

Nel registro 'Sezione trasversale' devi assegnare qualsiasi sezione trasversale che può essere generata tramite

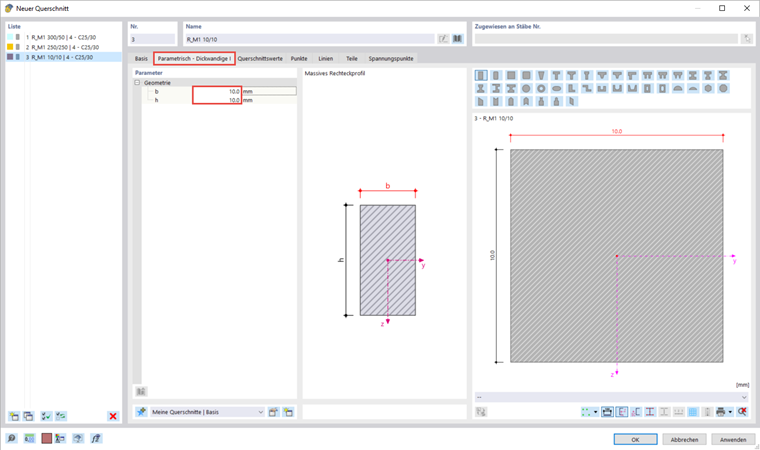

. Ad esempio, è possibile selezionare una semplice sezione trasversale rettangolare di 10 x 10 mm.
Utilizzare il pulsante

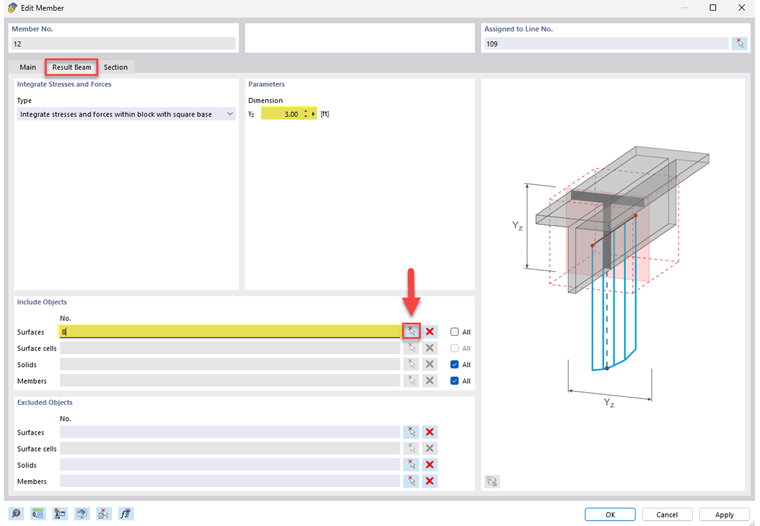

nella scheda 'Asta risultante' per selezionare le singole superfici nel grafico i cui risultati integrati devono essere visualizzati sull'asta risultante. Per fare ciò, devi prima disattivare l'opzione 'Tutti'.
Sezioni di risultati
Quando viene applicata a una superficie, una sezione risultante crea una linea di sezione attraverso il modello, sulla quale è possibile valutare i risultati della superficie.
È possibile creare una nuova sezione dei risultati utilizzando il pulsante
nella barra degli strumenti. Utilizzare

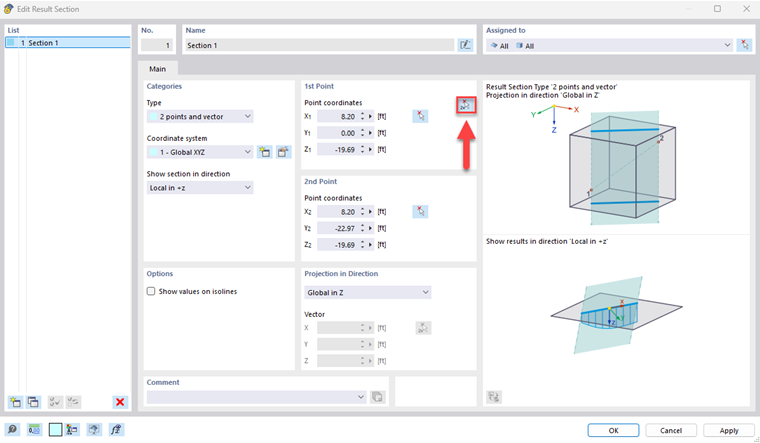

per selezionare i punti limite della linea di taglio nel grafico.

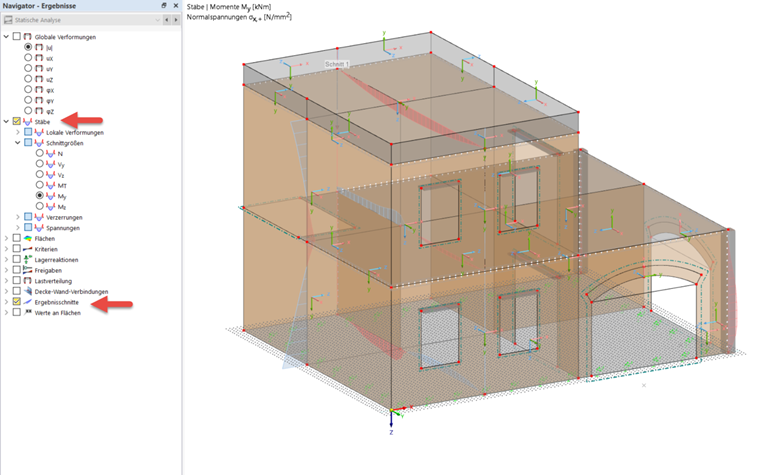

Sebbene i risultati sull'asta dei risultati possano essere visualizzati utilizzando le aste nel navigatore Risultati ' ', c'è una voce separata nel navigatore.
