Inserimento degli architravi della finestra

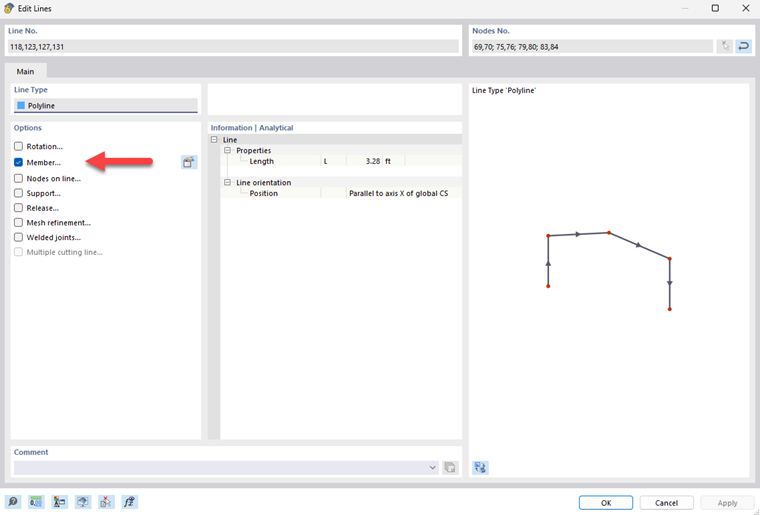

Gli architravi devono essere installati sopra le finestre per sostenere la muratura. Per crearlo, seleziona tutte le linee sopra le quattro finestre con selezione multipla tenendo premuto il tasto Ctrl. Fare doppio clic per aprire la finestra di dialogo di modifica, dove si seleziona l'opzione "Membro".

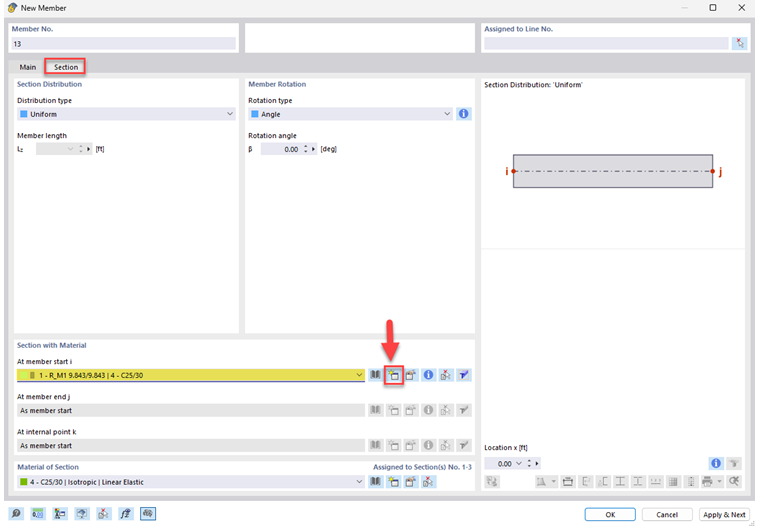

La finestra di dialogo "Nuova asta" si apre automaticamente. È necessario assegnare una sezione trasversale a ciascuna asta. È possibile crearlo nella scheda con lo stesso nome utilizzando il pulsante
.

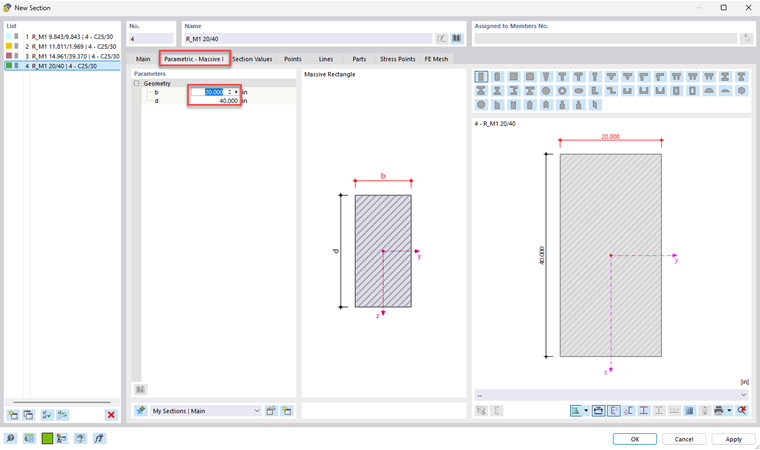

Nella scheda "Parametrico - Parete spessa I", è possibile inserire le dimensioni della sezione trasversale, ad esempio 300 mm × 50 mm. In alternativa, è possibile selezionare una sezione trasversale dalla libreria delle sezioni trasversali.
Nel webinar, ci sono nodi aggiuntivi creati sopra le porte, che sono leggermente sfalsati rispetto all'apertura. Per gli architravi della porta, alla linea tra questi nodi viene assegnata un'asta in calcestruzzo con la sezione trasversale rettangolare precedentemente definita. Questa modellazione facilita il calcolo EF, poiché è disponibile un'area più ampia per il trasferimento del carico dalla trave alla muratura e non solo un singolo nodo EF.

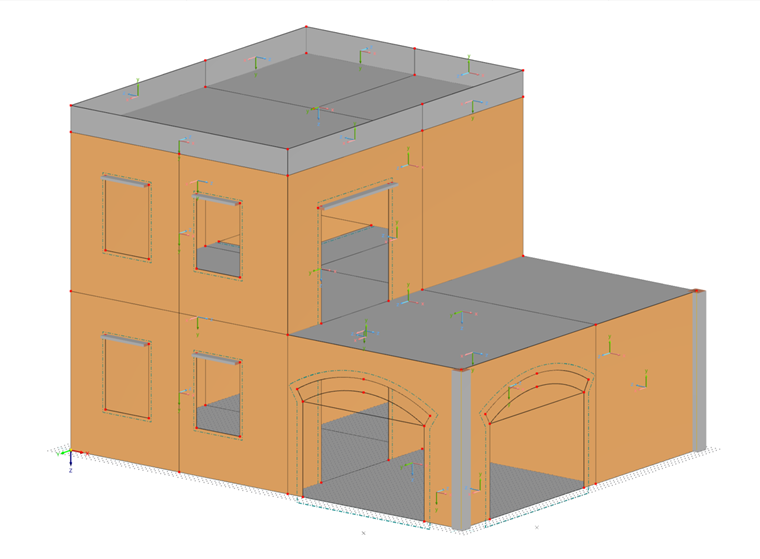

Inserimento di pilastri in calcestruzzo
Per evitare il sollevamento della soletta, sono state inserite due colonne di cemento agli angoli dell'edificio. Puoi anche crearli modificando le linee esistenti. L'unica differenza è che in questo caso è stata utilizzata una sezione trasversale rettangolare 250 mm × 250 mm.
