Model rozhledny v programu RFEM (© Ingenieurbüro Braun GmbH & Co. KG)
Používá se v
3D model
Specifikace
| Počet uzlů | 1014 |
| Počet linií | 1773 |
| Počet prutů | 1394 |
| Počet ploch | 101 |
| Počet zatěžovacích stavů | 38 |
| Počet kombinací zatížení | 95 |
| Počet kombinací výsledků | 1 |
| Celková hmotnost | 721,637 t |
| Rozměry (metrické) | 22,000 x 22,000 x 56,926 m |
| Rozměry (imperiální) | 72.18 x 72.18 x 186.77 feet |
| Verze programu | 5.24.01 |
30.5.2024
014492

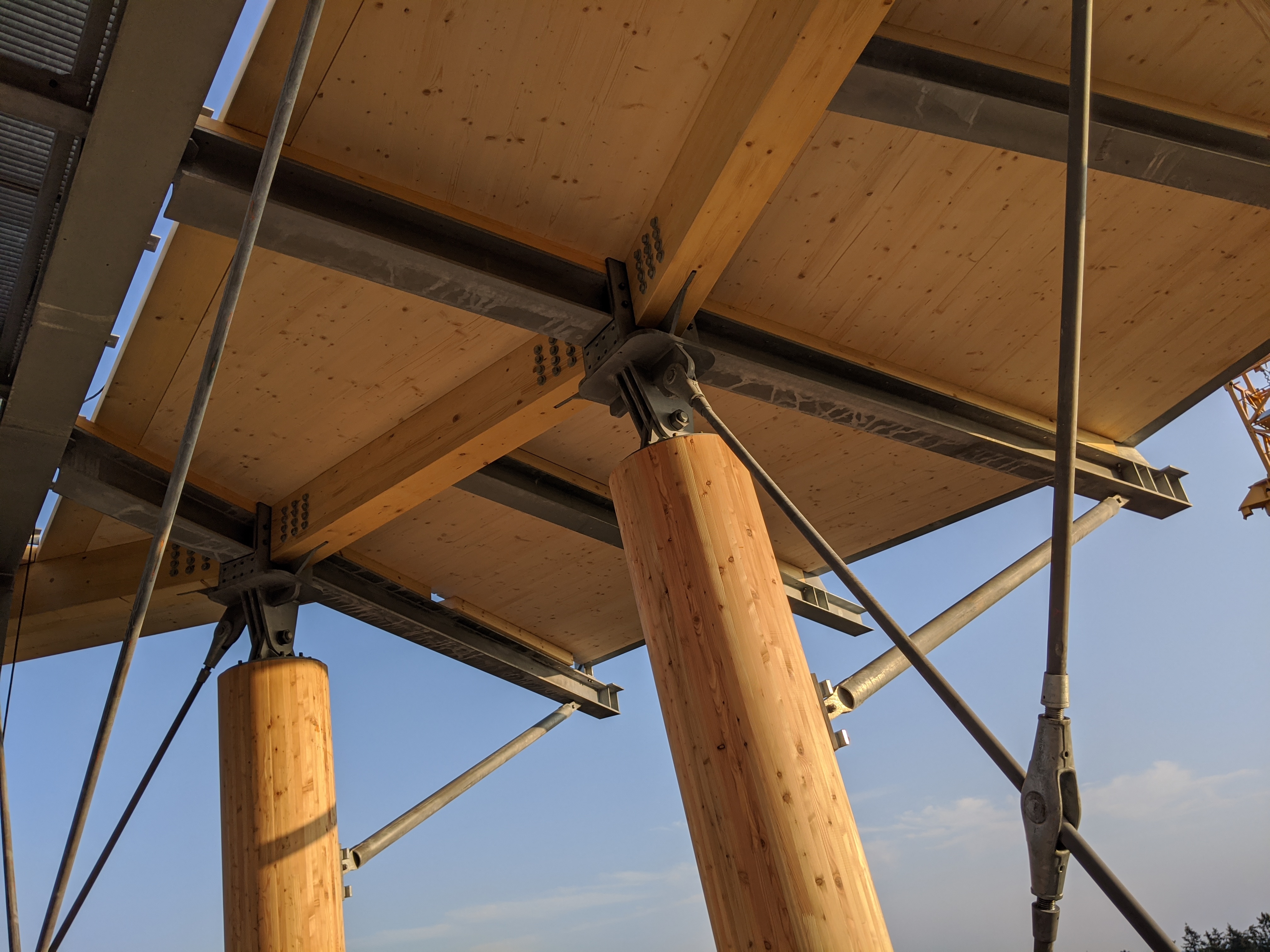

Spoj mezi dřevěným sloupem a plošinou (© Ingenieurbüro Braun GmbH & Co. KG)
Používá se v
30.5.2024
014489

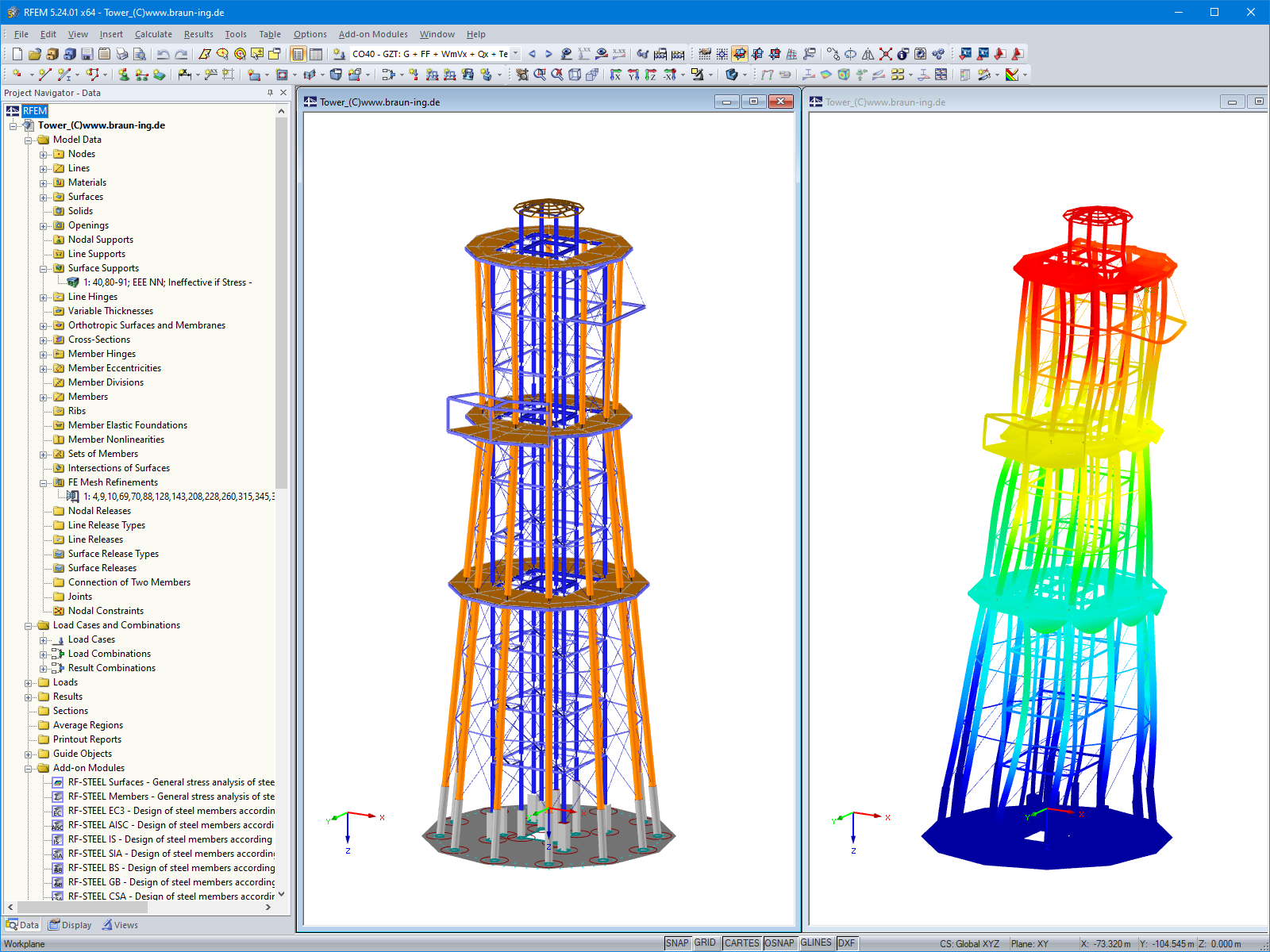

Model (vlevo) a obrázek deformace (vpravo) rozhledny v programu RFEM (© Ingenieurbüro Braun GmbH & Co. KG)
Používá se v
3D model
Specifikace
| Počet uzlů | 1014 |
| Počet linií | 1773 |
| Počet prutů | 1394 |
| Počet ploch | 101 |
| Počet zatěžovacích stavů | 38 |
| Počet kombinací zatížení | 95 |
| Počet kombinací výsledků | 1 |
| Celková hmotnost | 721,637 t |
| Rozměry (metrické) | 22,000 x 22,000 x 56,926 m |
| Rozměry (imperiální) | 72.18 x 72.18 x 186.77 feet |
| Verze programu | 5.24.01 |
30.5.2024
014496
Analýza napětí v ocelové části přípoje v programu RFEM (© Ingenieurbüro Braun GmbH & Co. KG)
Používá se v
3D model
Specifikace
| Počet uzlů | 558 |
| Počet linií | 399 |
| Počet prutů | 40 |
| Počet ploch | 153 |
| Počet zatěžovacích stavů | 4 |
| Počet kombinací zatížení | 2 |
| Celková hmotnost | 0,418 t |
| Rozměry (metrické) | 0,470 x 0,858 x 1,613 m |
| Rozměry (imperiální) | 1.54 x 2.81 x 5.29 feet |
| Verze programu | 5.24.01 |
30.5.2024
014491

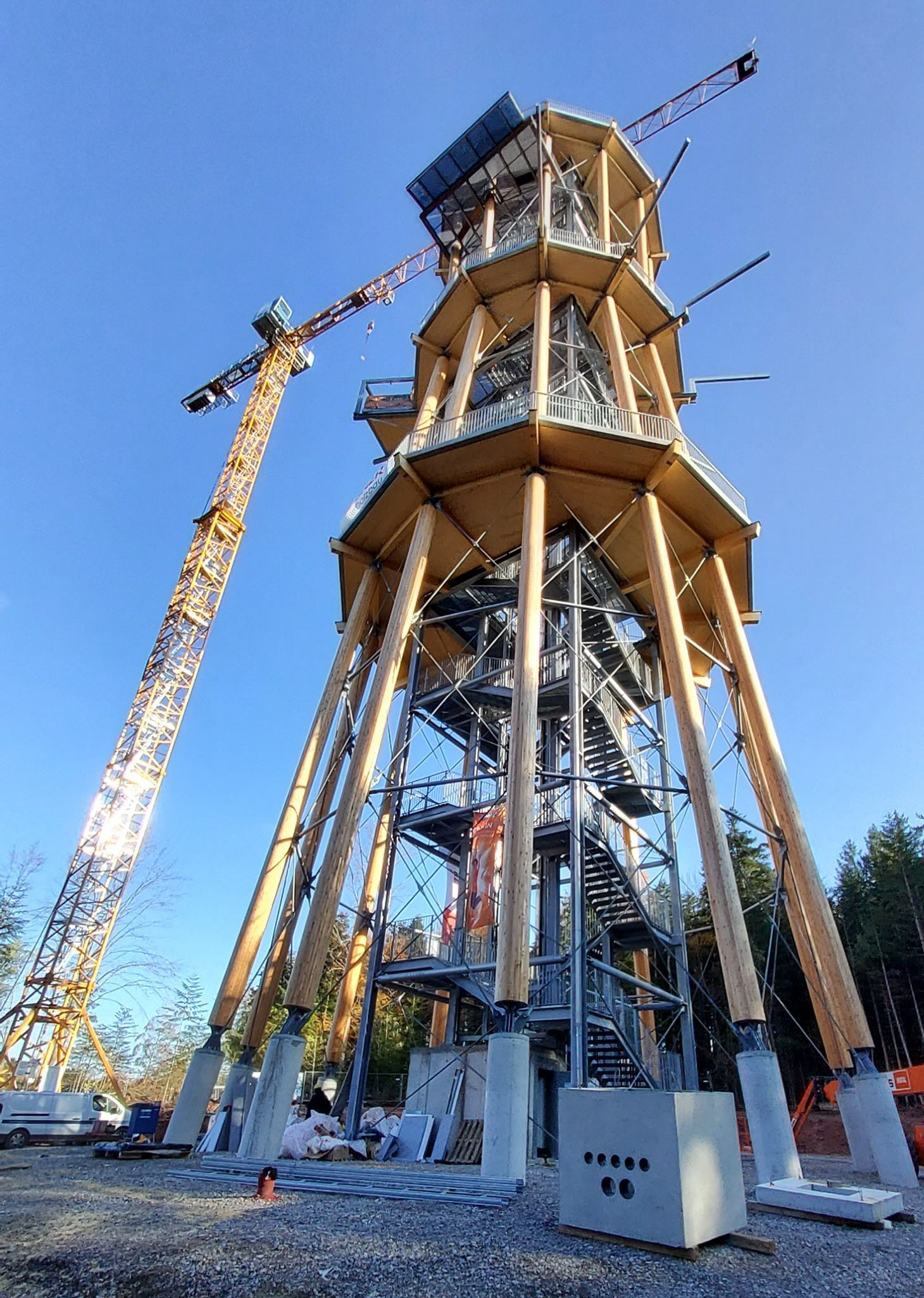

Rozhledna v Schömbergu během výstavby (© Ingenieurbüro Braun GmbH & Co. KG)
Používá se v
30.5.2024
014493
Dřevěné sloupy a ztužení (© Ingenieurbüro Braun GmbH & Co. KG)
Používá se v
9.3.2024
014580

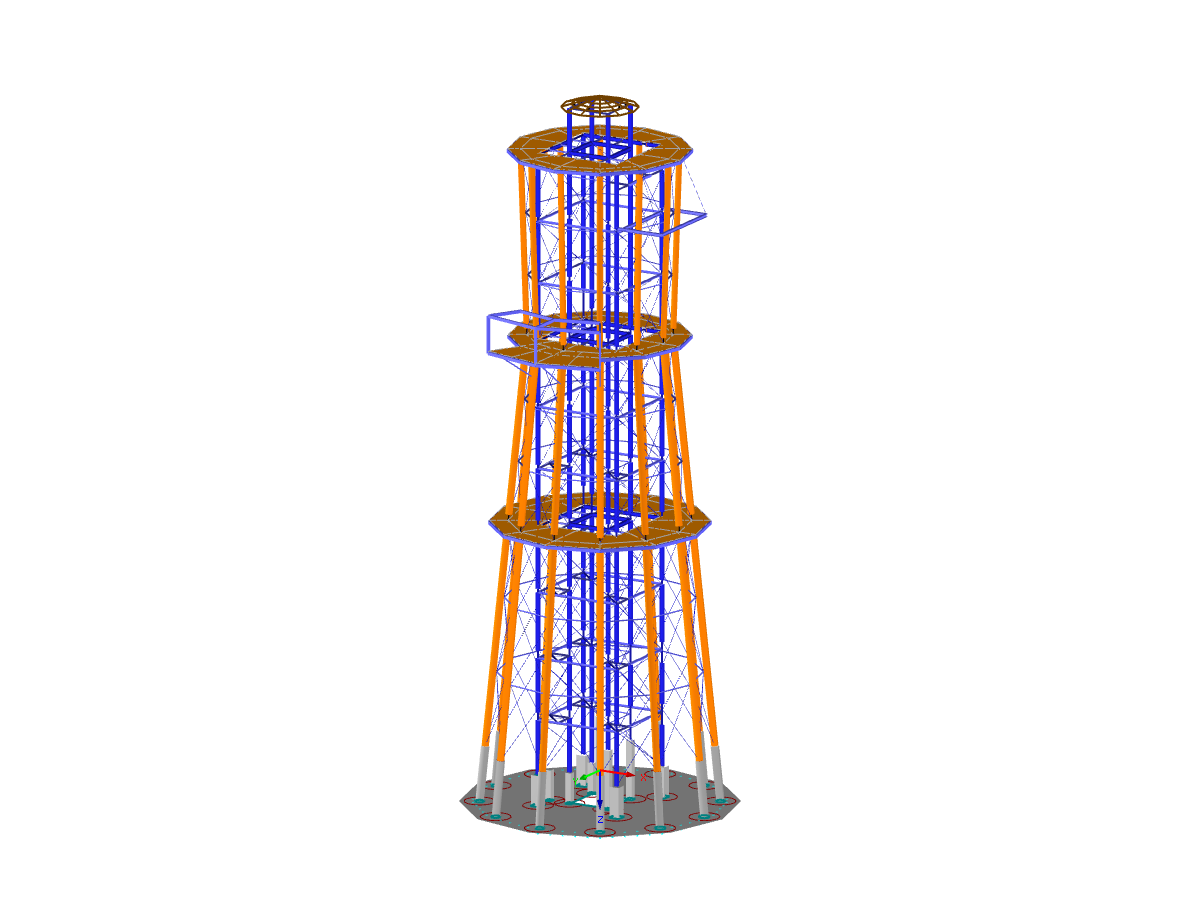

Model rozhledny v programu RFEM (© Ingenieurbüro Braun GmbH & Co. KG)
3D model
Specifikace
| Počet uzlů | 1014 |
| Počet linií | 1773 |
| Počet prutů | 1394 |
| Počet ploch | 101 |
| Počet zatěžovacích stavů | 38 |
| Počet kombinací zatížení | 95 |
| Počet kombinací výsledků | 1 |
| Celková hmotnost | 721,637 t |
| Rozměry (metrické) | 22,000 x 22,000 x 56,926 m |
| Rozměry (imperiální) | 72.18 x 72.18 x 186.77 feet |
| Verze programu | 5.24.01 |
9.3.2024
015609
Rozhledna ze dřeva a oceli | Schömberg, Rakousko | Ingenieurbüro Braun GmbH & Co. KG | www.braun-ing.de
Rozhledna ze dřeva a oceli
3D model
Specifikace
| Počet uzlů | 1014 |
| Počet linií | 1773 |
| Počet prutů | 1394 |
| Počet ploch | 101 |
| Počet zatěžovacích stavů | 38 |
| Počet kombinací zatížení | 95 |
| Počet kombinací výsledků | 1 |
| Celková hmotnost | 721,637 t |
| Rozměry (metrické) | 22,000 x 22,000 x 56,926 m |
| Rozměry (imperiální) | 72.18 x 72.18 x 186.77 feet |
| Verze programu | 5.24.01 |
