Entwurf und konstruktive Bearbeitung einer Brücke über den Rhein

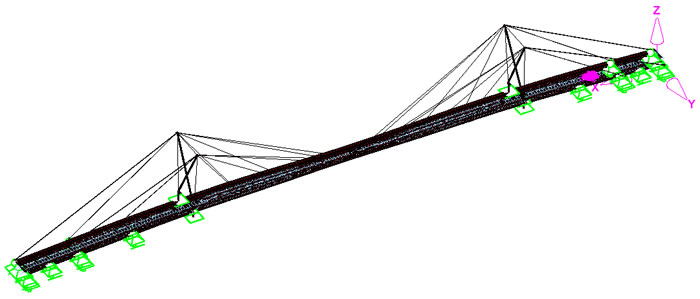

Die hessische Stadt Gernsheim besaß während des Zweiten Weltkrieges für wenige Jahre eine Bücke über den Rhein. Anstelle des noch zum Teil erhaltenen Bauwerkes entwarf ich eine Brückenkonstruktion für Radfahrer, Fußgänger und Pkw-Verkehr. Die Konstruktion besteht aus einem über der Fahrbahn liegenden Tragwerk. Im mittleren Bereich des Brückenquerschnittes befindet sich die Pkw-Fahrbahn, unter ihr wird die Last nach außen auf das Haupttragwerk geleitet. An der Außenseite des Tragwerkes kragt der Rad- und Fußgängerweg nach außen.

Autor

Thomas Pirron

Die Konstruktion besteht aus einem über der Fahrbahn liegenden Tragwerk. Im mittleren Bereich des Brückenquerschnittes befindet sich die Pkw-Fahrbahn, unter ihr wird die Last nach außen auf das Haupttragwerk geleitet. An der Außenseite des Tragwerkes kragt der Rad- und Fußgängerweg nach außen.

Das Haupttragwerk besteht aus einer Stahlkonstruktion. Die Fahrbahn, sowie das Nebentragwerk aus witterungsbeständigem Holz.

Entwurf und konstruktive Bearbeitung einer Brücke über den Rhein

„Ich danke Ihnen sehr, dass sie mir Ihr Programm RSTAB zur Verfügung gestellt haben. Das Programm empfand ich als bedienerfreundlich, ich verwendete es in Kombination mit dem Programm Excel.“

;
