Důvodem tohoto upozornění je, že 3D tělesa nelze importovat z AutoCADu do RFEMu. Z progragmu AutoCAD do programu RFEM je možné importovat pouze 1D a 2D prvky. Důvodem je, že lze importovat jen liniové prvky, tak aby nebylo možné je automaticky generovat pomocí 3D těles.
Chybové hlášení při importu 3D těles z AutoCADu do programu RFEM 5

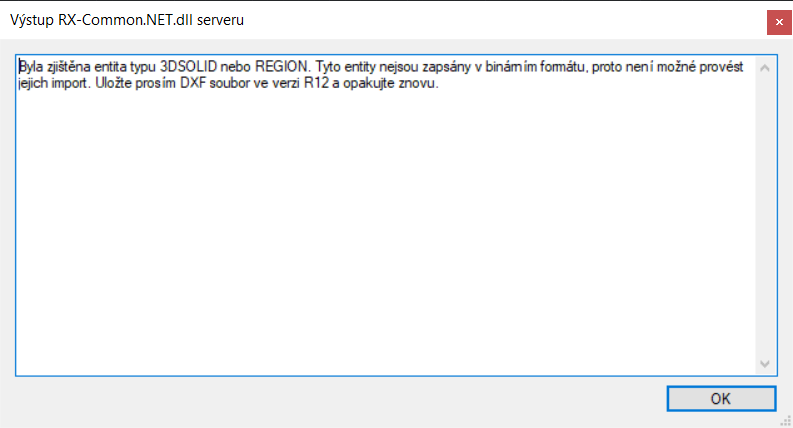

Při pokusu importovat model z AutoCADu do programu RFEM se mi zobrazí chybové hlášení: "Byla nalezena entita 3DSOLID nebo REGION. Tyto entity nejsou zapsány v binárním formátu, proto není možné provést jejich import." Co to znamená?
