出现此警告的原因是因为无法将三维实体从AutoCAD导入RFEM。 Only 1D and 2D members can be imported from AutoCAD to RFEM. This is because only line elements can be imported, so they could not be automatically generated with 3D solids.
Error Message when Importing 3D Solids from AutoCAD into RFEM 5

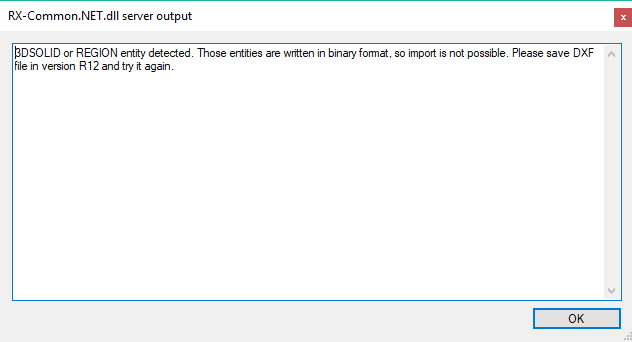

当尝试将模型从AutoCAD导入到RFEM时,出现错误信息: "3DSOLID or REGION entity detected. Those entities are written in binary format, so import is not possible." What does this mean?
回复:
作者
Alex 负责北美市场的客户培训、技术支持和持续的程序开发。
.png?mw=512&hash=4e74affa9ad0c7b703151c5085ac9b8e59171c23)
在层结构数据库中可以找到以下正交胶合木制造商:
- Binderholz (USA)
- KLH(美国,加拿大)
- Calle buck(美国,加拿大)
- Nordic Structures(美国,加拿大)
- Mercer Mass Timber
- SmartLam
- 斯特林结构
- Lignatec第32版“瑞士生产的正交胶合木”中列出的上部结构。
当从层结构库中导入一个结构时,所有相关的参数会被自动导入。 该视频教学的内容和数量正在不断扩展。

- 一般应力验算
- 完全集成在 RFEM 中应力和利用率的图形和数值结果
- 可以灵活设计不同的层结构
- 输入工作少,效率高
- 可根据需要详细设置计算选项
- RFEM 会根据选定的材料模型和包含的层生成面的局部整体刚度矩阵。 有以下材料模型可供选择:
- 正交各向异性
- 各向同性
- 用户自定义
- 混合(用于材料模型的组合)
- 将经常使用的层结构保存到数据库中
- 计算基本应力、剪应力和等效应力
- 除了基本应力外,还会有按照 DIN EN 1995-1-1 的必要应力以及这些应力之间的相互作用作为计算结果。
- 几乎对任意形状的结构构件进行应力验算
- 计算等效应力可按不同假设:
- 形状改变比能假设 (von Mises)
- 剪应力假设 (Tresca)
- 正应力假设 (Rankine)
- 主应变假设 (Bach)
- 按照 Mindlin 或 Kirchhoff 矩阵,或者由用户自己定义横向剪应力
- 正常使用极限状态验算,例如验算面位移
- 用户定义挠度限值预先设置
- 可以考虑层耦合
- 可表格、可图形显示各应力分量和利用率
- 模型中每一层的应力结果
- 需要进行设计的面列表
- 可以实现层之间完全无剪力耦合

计算完成后,程序会按荷载工况、面或栅格点显示最大应力、应力比和位移。 该设计利用率可以与任何应力类型相关。 RFEM 模型中的当前位置由颜色突出显示。
除了以表格形式对结果进行评估外,还可以在 RFEM 的工作窗口中以图形方式显示应力和应力比。 为此,您可以在面板中调整颜色和分配的值。

在这里需要为承载能力极限状态和正常使用极限状态设计选择荷载工况、荷载组合和结果组合。 选择需要设计的面之后,接下来就是定义材料模型了。
层结构可以按照不同的结构进行刚度计算。 用户可以根据需要调整材料模型的各项参数。在这里也可以对 3*3 矩阵进行修改。 这样在生成刚度方面有完全的选择自由。
每层的极限应力可以由所选材料决定, 也可以由用户自己定义。
