Definice znaménka pro nelinearitu v liniových uvolněních

Jaké je znaménko pro nelinearitu liniového uvolnění?


Odpověď:

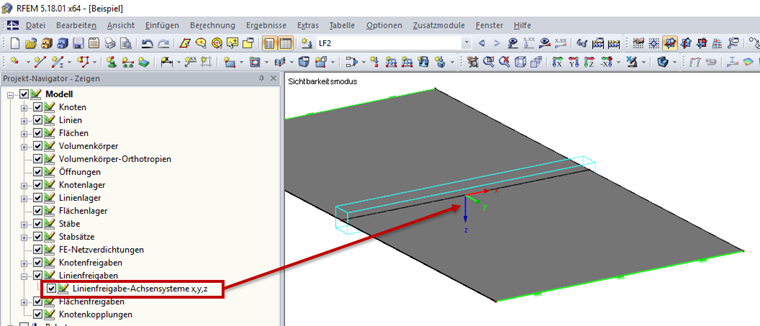

Určení směru je vždy dáno osovým systémem liniového uvolnění a polohou objektu bez řezu. Die Anzeige des Linienfreigabe-Achsensystems kann im Projekt-Navigator - Zeigen unter Modell → Linienfreigaben aktiviert werden (siehe Bild 1).

Zur Festlegung der Richtung für die Nichtlinearitätsfestlegung ist wichtig, wie sich das freigegebene Objekt relativ bezogen zu dem Linienfreigabe-Achsensystem von dem Originalelement bewegt.

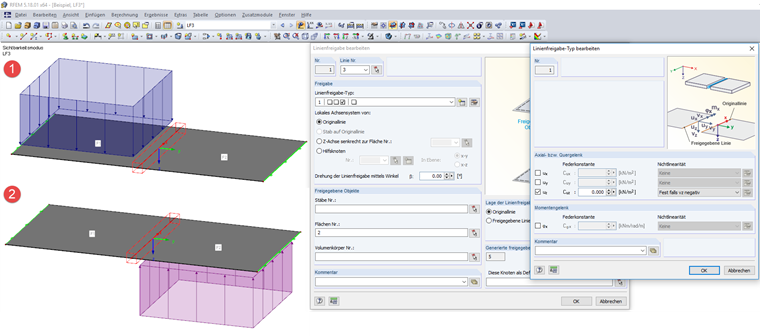

In Bild 2 ist als freigegebenes Objekt die Fläche 2 mit der Linienfreigabe uz fest falls vz negativ definiert. Die unter 1 und 2 dargestellt Belastung würde die freigegebene Fläche 2 entgegen der z-Achse des Linienfreigabe-Achsensystems bewegen. Die Linienfreigabe wäre also bei diesen Belastungen nicht wirksam, d. h. ;die Flächen 1 und 2 wären fest verbunden.


Autor

Ing. von Bloh zajišťuje technickou podporu zákazníkům a je zodpovědná za vývoj programu RSECTION a addonů pro ocelové a hliníkové konstrukce.
