A estrutura de madeira da entrada da escola é um semipórtico de madeira laminada colada. As ligações de encaixe entre os postes e as vigas de cobertura foram realizadas com o auxílio de chapas de alma. Na parte superior, as vigas de cobertura estão apoiadas sobre uma parede de betão.
Os postes de madeira estão articulados ao piso de betão e os pórticos correm entre cada um dos postes.
Nos intervalos da viga de cobertura, sob as madres, encontra-se uma viga longitudinal.
BMB-BET Moselle Bois, Saint Julien Lès Metz, França
www.bet-moselle-bois.fr

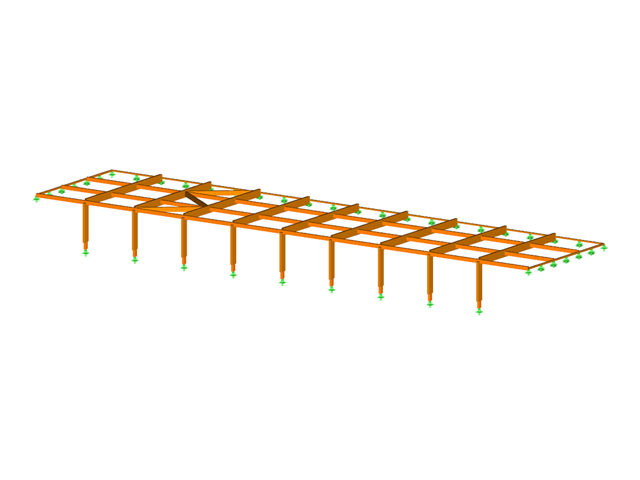

Modelo RFEM do pórtico no externato (© BET Moselle Bois)
Os postes de madeira estão articulados ao piso de betão e os pórticos correm entre cada um dos postes.
Nos intervalos da viga de cobertura, sob as madres, encontra-se uma viga longitudinal.
BMB-BET Moselle Bois, Saint Julien Lès Metz, França
www.bet-moselle-bois.fr

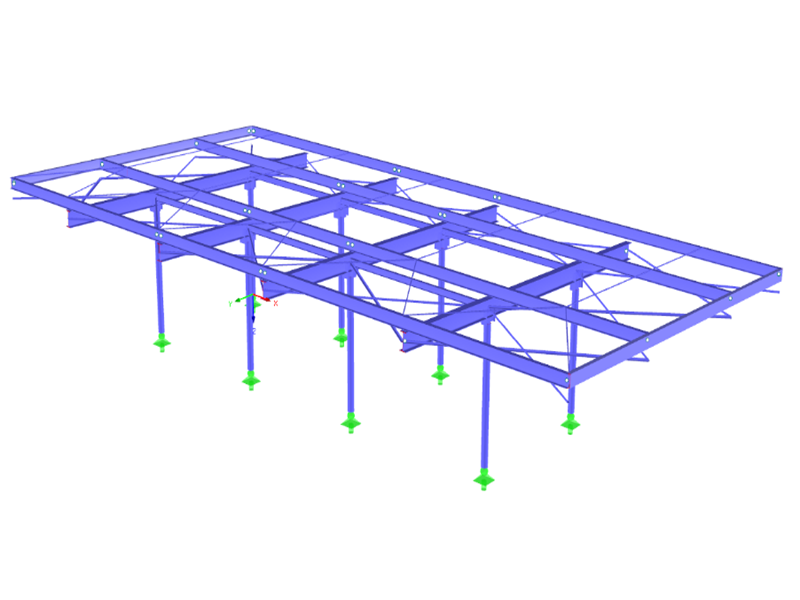

Modelo RFEM do pórtico no externato (© BET Moselle Bois)
Submodelos
Estrutura da cobertura
Não é possível fazer download
Projeto de cliente/só para visualização
Número de nós | 77 |
Número de linhas | 147 |
Número de barras | 147 |
Número de casos de carga | 4 |
Número de combinações de cargas | 21 |
Número de combinações de resultados | 4 |
Peso total | 4,111 t |
Dimensões (métricas) | 15,000 x 7,494 x 3,425 m |
Dimensões (imperial) | 49.21 x 24.59 x 11.24 feet |
Versão do programa | 5.23.02 |
