Деревянная конструкция входа в школу сделана из полурамы из клееной древесины. Все ее стойки и стропила соединены с помощью стенок плит. В верхней части затем стропила на одном конце опираются на бетонную стену.
Деревянные стойки, между которыми располагаются стержни каркаса, имеют еще шарнирную опору, прикрепленную к бетонному полу.
Кровельные прогоны затем поддерживаются продольной балкой.
BMB-BET Moselle Bois, Сен-Жюльен-ле-Мец, Франция
www.bet-moselle-bois.fr

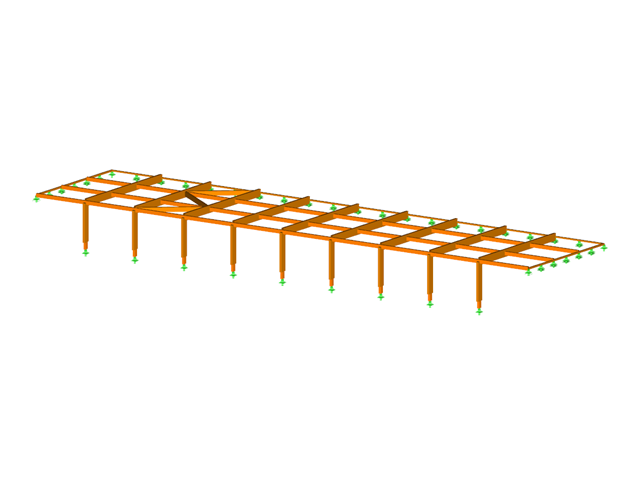

RFEM модель каркаса в школе им. Марии Кюри (© BET Moselle Bois)
Деревянные стойки, между которыми располагаются стержни каркаса, имеют еще шарнирную опору, прикрепленную к бетонному полу.
Кровельные прогоны затем поддерживаются продольной балкой.
BMB-BET Moselle Bois, Сен-Жюльен-ле-Мец, Франция
www.bet-moselle-bois.fr

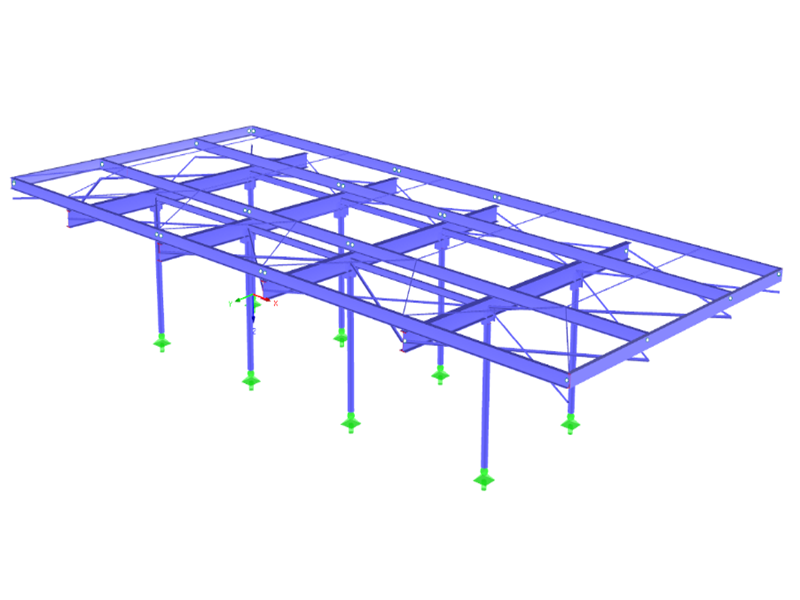

RFEM модель каркаса в школе им. Марии Кюри (© BET Moselle Bois)
Субмодели
Кровельная конструкция
Скачивание невозможно
Проект заказчика / только просмотр
Количество узлов | 77 |
Количество линий | 147 |
Количество стержней | 147 |
Количество загружений | 4 |
Количество сочетаний нагрузок | 21 |
Количество расчетных сочетаний | 4 |
Общий вес | 4,111 t |
Размеры (метрические) | 15,000 x 7,494 x 3,425 m |
Размеры (имперские) | 49.21 x 24.59 x 11.24 feet |
Версия программы | 5.23.02 |
