Konstrukcję drewnianą holu wejściowego stanowi półrama z drewna klejonego. Pomiędzy słupami a krokwiami zastosowano połączenia na blachy węzłowe i śruby. Krokwie zadaszenia podparte są z jednej strony na słupach a z drugiej na ścianie betonowej.
Drewniane słupy są przymocowane przegubowo do betonowej podłogi, a ramy biegną między każdym słupkiem.
Płatwie dachowe podpiera podłużna belka.
BMB-BET Moselle Bois, Saint Julien Lès Metz, Francja
www.bet-moselle-bois.fr

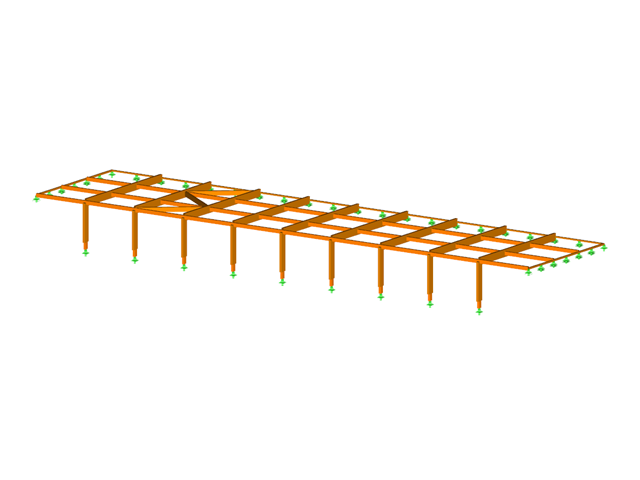

Model ramy w RFEM w szkole dziennej (© BET Moselle Bois)
Drewniane słupy są przymocowane przegubowo do betonowej podłogi, a ramy biegną między każdym słupkiem.
Płatwie dachowe podpiera podłużna belka.
BMB-BET Moselle Bois, Saint Julien Lès Metz, Francja
www.bet-moselle-bois.fr
Model ramy w RFEM w szkole dziennej (© BET Moselle Bois)
Konstrukcja dachu
Pobranie niemożliwe
Projekt klienta/tylko widok
Liczba węzłów | 77 |
Liczba linii | 147 |
Liczba prętów | 147 |
Ilość przypadków obciążenia | 4 |
Ilość KO | 21 |
Liczba kombinacji wyników | 4 |
Ciężar całkowity | 4,111 t |
Wymiary (metryczne) | 15,000 x 7,494 x 3,425 m |
Wymiary (imperialne) | 49.21 x 24.59 x 11.24 feet |
Wersja programu | 5.23.02 |
