Módulo adicional TIMBER CSA para o RSTAB 8

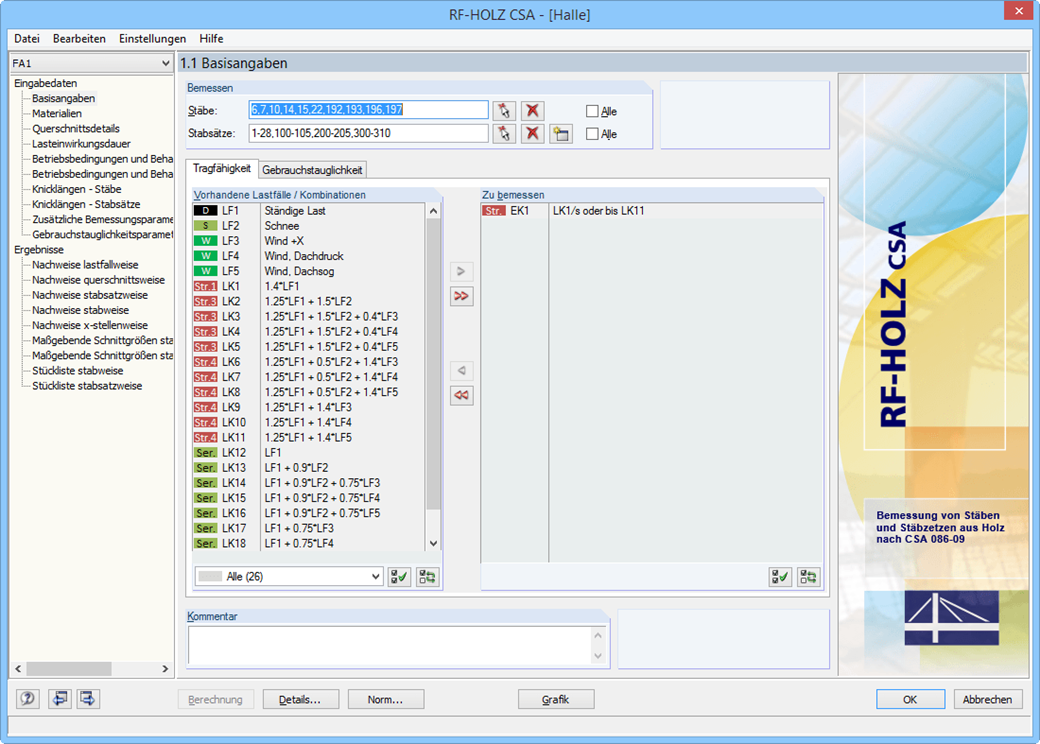

O primeiro passo consiste em definir as barras/conjuntos de barras, casos de carga, combinações de cargas ou combinações de resultados que devem ser considerados para a verificação dos estados limite último e de utilização. Os materiais do RFEM/RSTAB estão já pré-definidos, mas podem ser ajustados no RF-/TIMBER CSA. Na biblioteca estão armazenadas as propriedades de materiais, de acordo com a respetiva norma.

Na verificação das secções, é possível optar entre adotar a secção selecionada no RFEM/RSTAB ou considerar uma secção modificada para o dimensionamento. Após a verificação das secções, prossegue-se com a definição das classes de duração da carga (CDC), influências da temperatura e condições de humidade da madeira.

Para a análise de deformação é necessário especificar os comprimentos de referência das barras e conjuntos de barras relevantes. Ao mesmo tempo, pode ser considerada a direção da deformação, uma contra-flecha e o tipo de viga.

Para o caso de ser verificada a resistência ao fogo, os lados expostos ao fogo podem ser definidos por barras ou conjuntos de barras.

Após o dimensionamento, os resultados são representados em tabelas claras e bem organizadas no módulo. Todos os valores intermédios (por exemplo, esforços internos determinantes, fatores de ajustamento, etc.) podem ser visualizados, tornando assim as verificações mais transparentes. Os resultados são ordenados por casos de carga, secções, conjuntos de barras e barras. Se a verificação não for cumprida, as secções afetadas podem ser modificadas num processo de otimização.

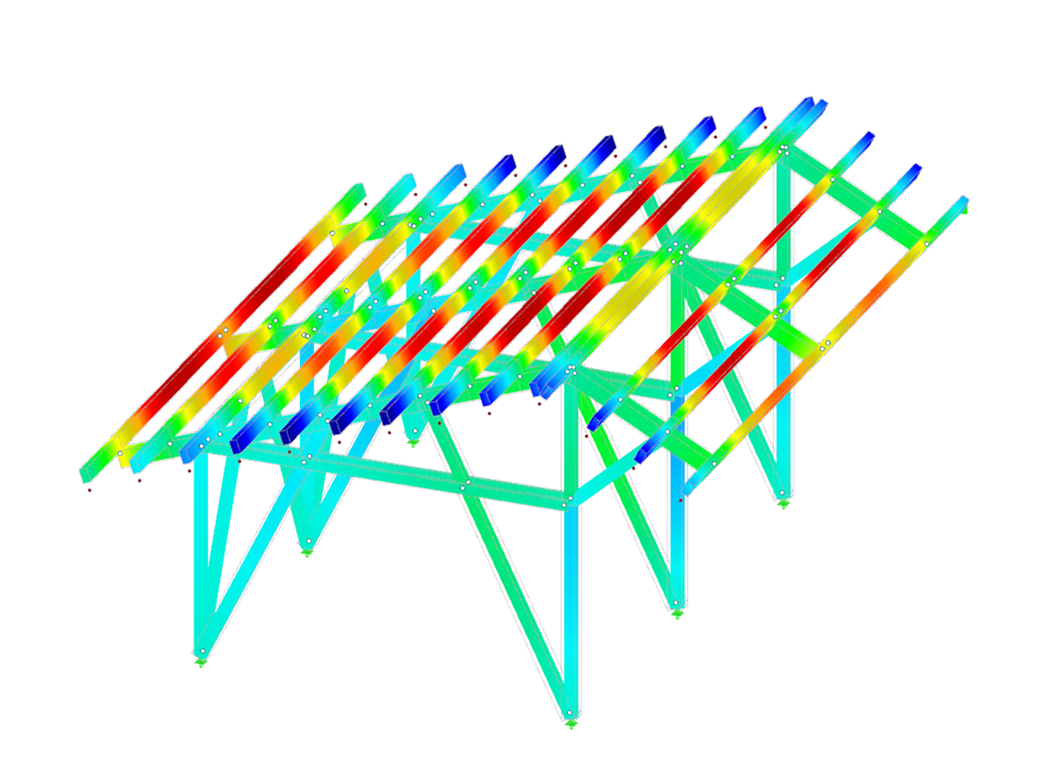

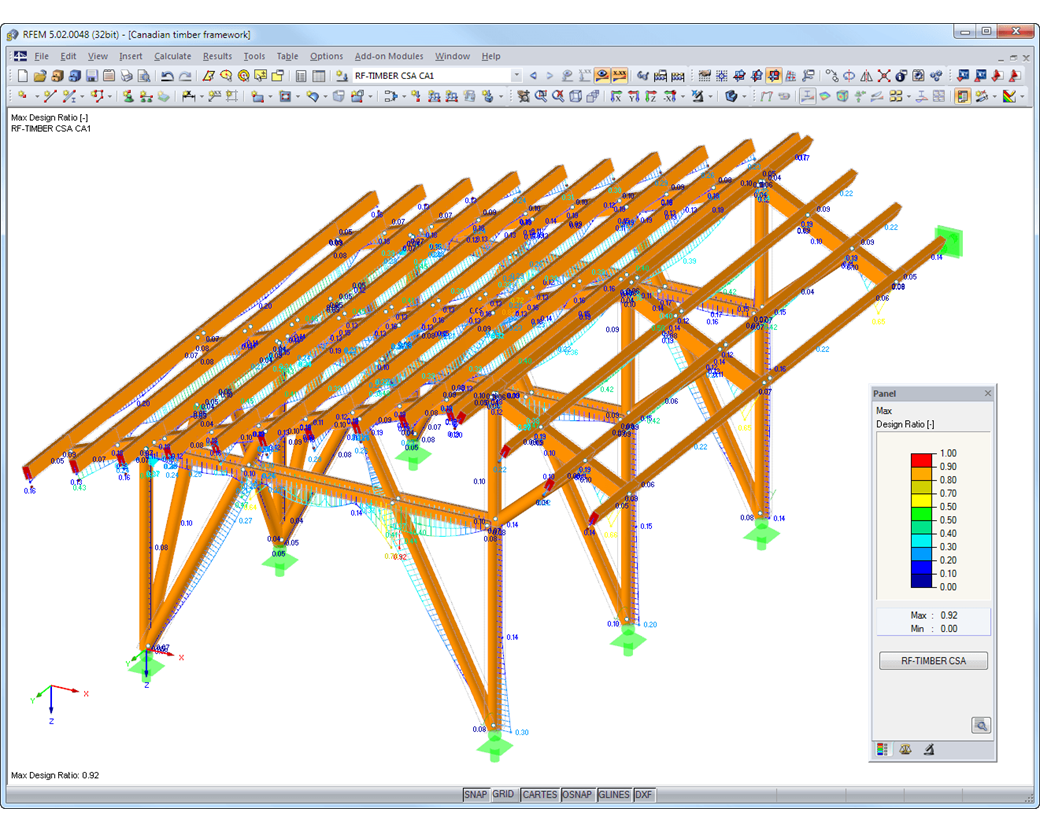

As relações de cálculo são representadas em diferentes cores no modelo RFEM/RSTAB, permitindo assim uma deteção rápida das secções que estão em estado crítico ou sobredimensionadas. A avaliação específica é também garantida através da representação dos diagramas de resultados na barra ou no conjunto de barras.

Além dos dados de entrada e dos resultados em tabelas, inclusive os detalhes do dimensionamento, o relatório de impressão permite a integração de gráficos referentes ao modelo. Fica garantida assim uma documentação ainda mais expressiva. O conteúdo do relatório e a extensão dos dados de saída podem ser selecionados especificamente para as verificações individuais.
