Módulo adicional TIMBER CSA para RSTAB 8

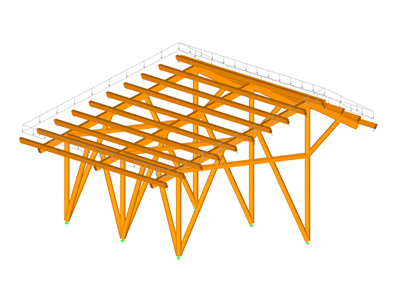

El módulo adicional TIMBER CSA realiza las comprobaciones del estado límite último, el estado límite de servicio y la resistencia al fuego según la norma canadiense para estructuras de madera CSA O86-09, CSA O86-14 y CSA O86-19. Incluye el método de diseño del cálculo de estados límite (LSD).

Además del análisis de tensiones, TIMBER CSA realiza el análisis de estabilidad de barras según el método de la barra equivalente o el análisis de segundo orden. Asimismo, se puede realizar el cálculo del estado límite de servicio y de la resistencia al fuego.

Cálculo de barras y conjuntos de barras de madera según CSA O86-19

Total de artículos: 4

RFEM/RSTAB-Zusatzmodul RF-/HOLZ CSA | Bemessung von Stäben aus Holz nach CSA 086 (kanadische Norm)

RF-/TIMBER CSA | Características

Cálculo de barras y barras continuas para tracción, compresión, flexión, cortante y esfuerzos internos combinados
Análisis de estabilidad para pandeo lateral y pandeo según el método de la barra equivalente o el análisis de segundo orden
Diseño de los estados límite de servicio por una limitación de flechas
Configuración libre del tiempo de carbonización y velocidades de carbonización, así como libre elección de los lados de carbonización para el cálculo frente al fuego
Diseño de vigas de sección variable compuestas de madera laminada encolada
Biblioteca de materiales y de secciones transversales canadiense
Entrada definida por el usuario de secciones rectangulares y circulares
Optimización automática de la sección
Opción de importar longitudes de pandeo desde el módulo adicional RF-STABILITY/RSBUCK
Documentación detallada de resultados que incluye referencias a las ecuaciones de cálculo de la norma utilizada
Varias opciones de filtrado y clasificación de resultados
Consideración de las condiciones de humedad de la madera
Visualización del criterio de cálculo en el modelo de RFEM/RSTAB
Exportación de datos a MS Excel
Unidades métricas e imperiales

RF-/TIMBER CSA | Entrada

Después de abrir el módulo adicional, es necesario seleccionar las barras/conjuntos de barras, casos de carga, combinaciones de carga o combinaciones de resultados para el cálculo del estado límite último y de servicio. Los materiales de RFEM/RSTAB están preestablecidos y se pueden ajustar en RF-/TIMBER CSA. Las propiedades del material listadas en la norma respectiva se pueden guardar en la biblioteca.

Al comprobar las secciones, puede especificar si se considera una sección seleccionada en RFEM/RSTAB o una sección modificada. Luego, puede definir las clases de duración de carga, las condiciones de servicio de humedad y el tratamiento de la madera.

El análisis de deformaciones requiere las longitudes de referencia de las barras y conjuntos de barras relevantes. Además, puede definir una dirección específica de flecha, contraflecha y el tipo de viga.

Para el cálculo de la resistencia al fuego, puede definir los lados de carbonización de una barra o conjunto de barras.

RF-/TIMBER CSA | cálculo

El cálculo de la resistencia de la sección analiza la tracción y compresión a lo largo de la fibra, flexión, flexión y tracción/compresión, así como la resistencia a cortante debida al esfuerzo cortante.

El cálculo de los componentes estructurales con riesgo de pandeo o pandeo lateral se realiza según el método de la barra equivalente y considera la compresión axial sistemática, la flexión con y sin esfuerzo de compresión, así como la flexión y la tracción. La flecha de los vanos interiores y voladizos se compara con la flecha máxima admisible.

Los casos de cálculo separados permiten un análisis flexible y de estabilidad de barras, conjuntos de barras y cargas.

Los parámetros relevantes para el cálculo, como el análisis de estabilidad, la duración de la carga en caso de incendio, las esbelteces de las barras y la flecha límite, se pueden ajustar como se desee.

RF-/TIMBER CSA | Resultados

Después del cálculo, el módulo muestra los resultados en tablas de resultados claramente organizadas. Se pueden incluir todos los valores intermedios (por ejemplo, los esfuerzos internos determinantes, los factores de ajuste, etc.) para que el cálculo sea más transparente. Los resultados se ordenan por caso de carga, sección, conjunto de barras y barras. Si el análisis falla, las secciones afectadas se pueden modificar en un proceso de optimización.

La razón de tensiones se representa con diferentes colores en el modelo de RFEM/RSTAB. De esta forma, puede reconocer rápidamente las áreas críticas o sobredimensionadas de la sección. Incluso, los diagramas de resultados mostrados en la barra o en los conjuntos de barras aseguran una evaluación específica.

Además de los datos de entrada y resultados, incluidos los detalles de cálculo que se muestran en las tablas, puede agregar todos los gráficos en el informe. De esta manera, se garantiza una documentación comprensible y claramente organizada. Puede seleccionar el contenido del informe y la extensión deseada de la salida de resultados para los diseños individuales.
