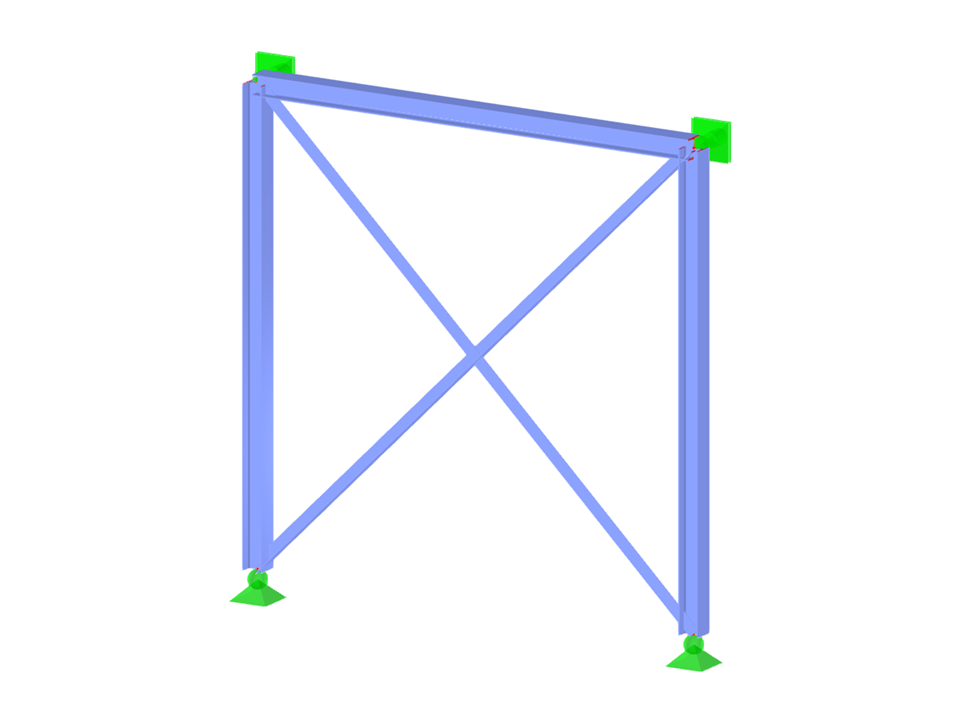

Controvento utilizzato per dimostrare il puspose di 2D|xz|Tipo di modello 3D in RFEM 6.
Modello utilizzato in
Complessivamente
Questa pagina ha 0valutazioni degli utenti.
| 5 stelle | ||
| 4 stelle | ||
| 3 stelle | ||
| 2 stelle | ||
| 1 stella |
Controvento in acciaio
| Numero di nodi | 4 |
| Numero di linee | 5 |
| Numero di aste | 5 |
| Numero di superfici | 0 |
| Numero di solidi | 0 |
| Numero di casi di carico | 1 |
| Nr. di combinazioni di carico | 0 |
| Nr. di combinazioni di risultati | 0 |
| Peso totale | 0,284 t |
| Dimensioni (metriche) | 3.000 x 3.000 x 0.000 m |
| Dimensioni (imperiali) | 9.84 x 9.84 x 0 feet |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
