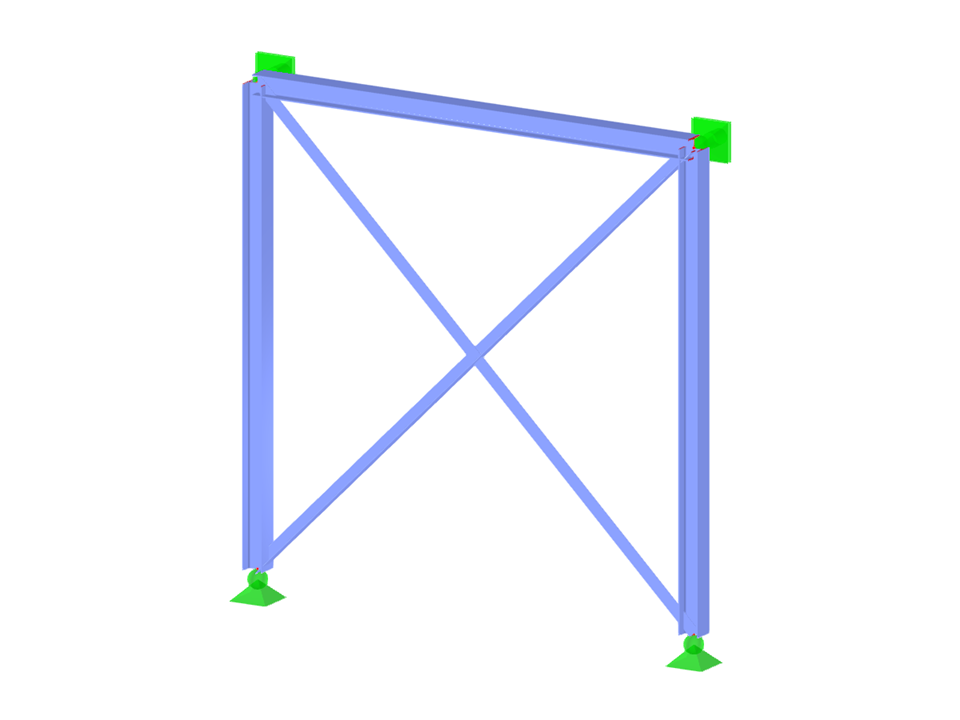

Stężenie wykorzystane do zademonstrowania, czy 2D|XZ|Typ modelu 3D w RFEM 6.
Stężenie stalowe
Liczba węzłów | 4 |
Liczba linii | 5 |
Liczba prętów | 5 |
Liczba powierzchni | 0 |
Ilość brył | 0 |
Ilość przypadków obciążenia | 1 |
Ilość KO | 0 |
Liczba kombinacji wyników | 0 |
Ciężar całkowity | 0,284 t |
Wymiary (metryczne) | 3,000 x 3,000 x 0,000 m |
Wymiary (imperialne) | 9.84 x 9.84 x 0 feet |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
