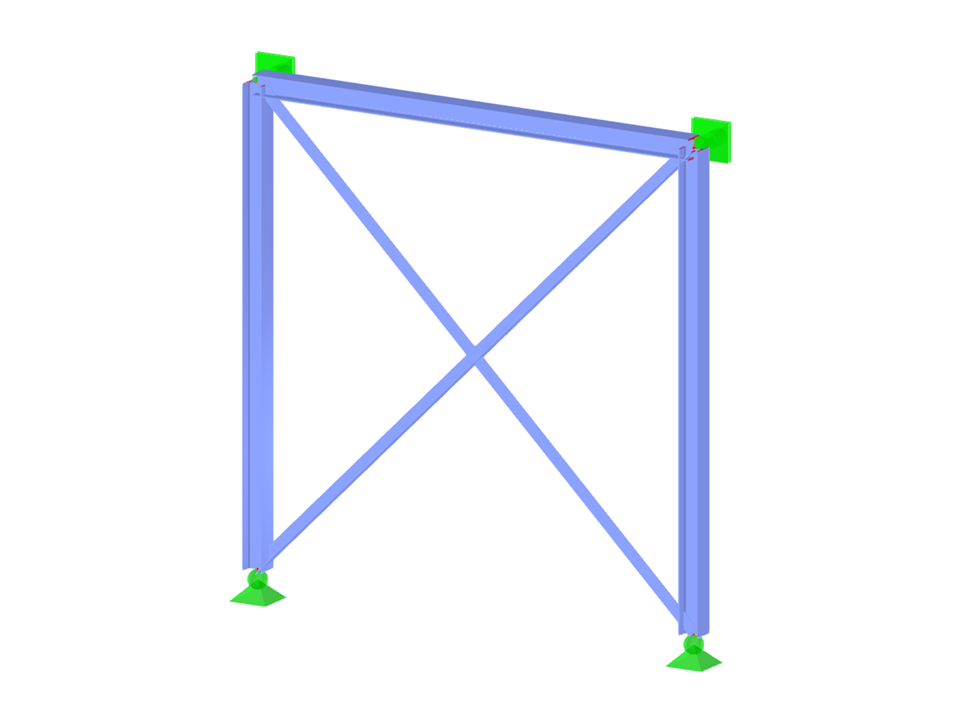

Arriostramiento utilizado para demostrar el propósito de 2D|XZ|Tipo de modelo 3D en RFEM 6.
Arriostramiento de acero
Número de nudos | 4 |
Número de líneas | 5 |
Número de barras | 5 |
Número de superficies | 0 |
Número de sólidos | 0 |
Número de casos de carga | 1 |
Número de combinaciones de carga | 0 |
Número de combinaciones de resultados | 0 |
Peso completo | 0.284 t |
Dimensiones (métricas) | 3,000 x 3,000 x 0,000 m |
Dimensiones (imperiales) | 9.84 x 9.84 x 0 feet |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
