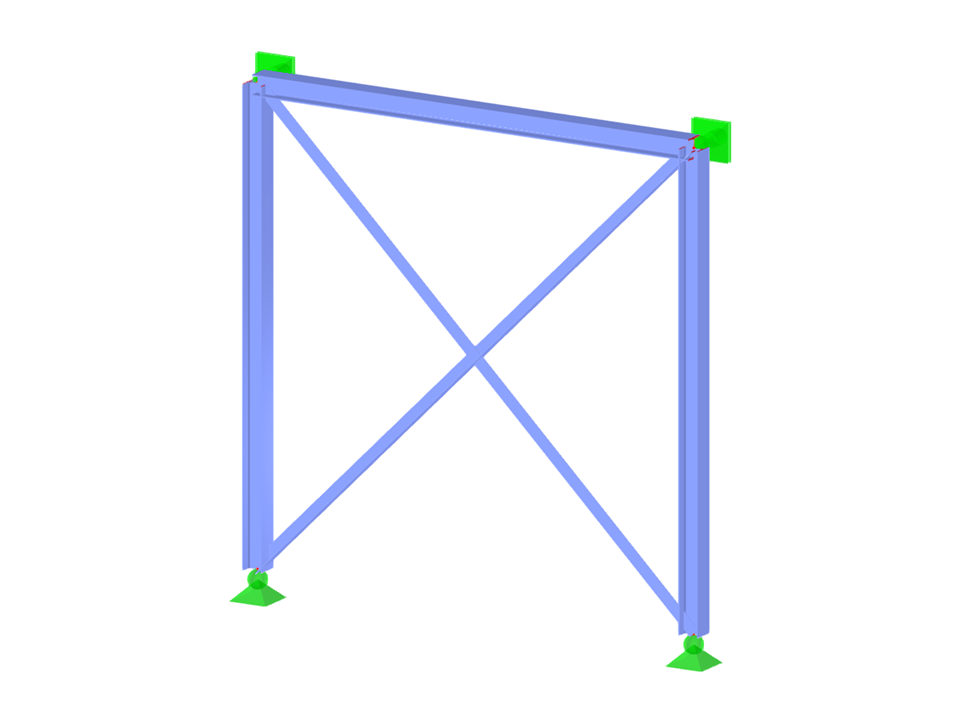

Связи для демонстрации 2D|XZ|Тип 3D модели в RFEM 6.
Стальные связи
Количество узлов | 4 |
Количество линий | 5 |
Количество стержней | 5 |
Количество поверхностей | 0 |
Количество тел | 0 |
Количество загружений | 1 |
Количество сочетаний нагрузок | 0 |
Количество расчетных сочетаний | 0 |
Общий вес | 0,284 t |
Размеры (метрические) | 3,000 x 3,000 x 0,000 m |
Размеры (имперские) | 9.84 x 9.84 x 0 feet |
На данной странице находятся различные конструктивные модели (напр., файлы RFEM, RSTAB или RWIND), которые можно свободно скачать и затем использовать в учебных целях или для своих собственных проектов. Однако, мы не несем никакой ответственности за точность и полноту этих моделей.
