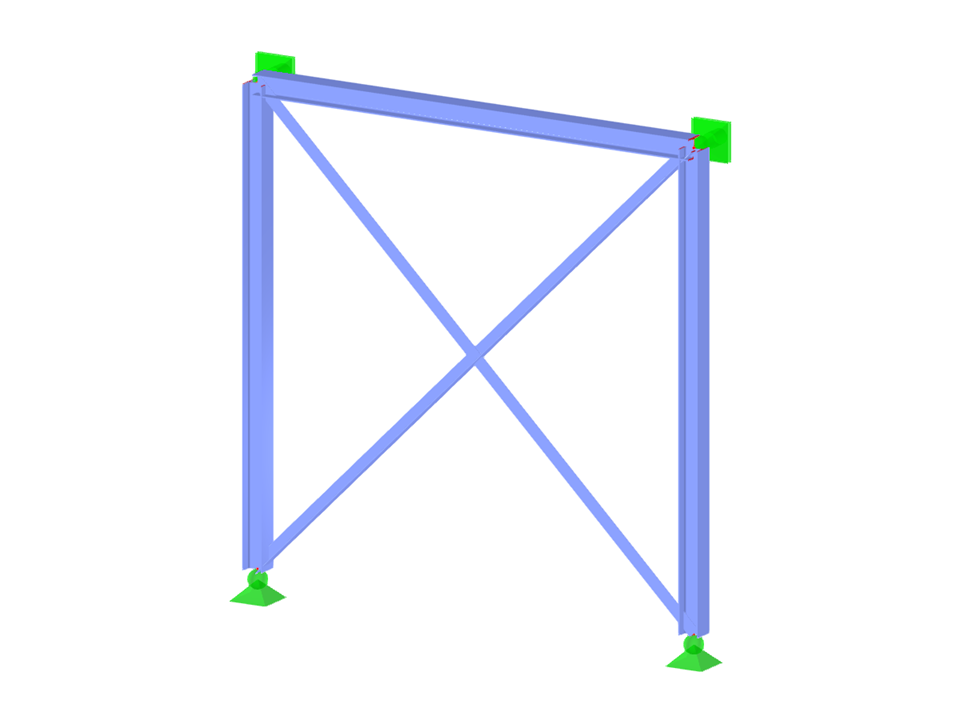

Verband zur Demonstration des Verwendungszwecks von 2D|XZ|3D-Modelltyp in RFEM 6.
Modell verwendet in
Stahlverband
| Anzahl Knoten | 4 |
| Anzahl Linien | 5 |
| Anzahl Stäbe | 5 |
| Anzahl Flächen | 0 |
| Anzahl Volumenkörper | 0 |
| Anzahl Lastfälle | 1 |
| Anzahl Lastkombinationen | 0 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 0,284 t |
| Abmessungen (metrisch) | 3,000 x 3,000 x 0,000 m |
| Abmessungen (imperial) | 9.84 x 9.84 x 0 feet |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
