I tipi di modello disponibili in RFEM 6 sono mostrati nell'immagine 1.
Tipo di modello 3D
Il primo tipo di modello si basa sulla considerazione di tutte e tre le dimensioni di una struttura. In un tipo di modello 3D spaziale come mostrato nell'immagine 2, il modello ha sei gradi di libertà e sono disponibili tutti e tre i piani di lavoro (XY, XZ e YZ).
I vantaggi della modellazione 3D sono molteplici. Innanzitutto, non tutti gli edifici hanno una griglia regolare, il che limita la possibilità di dividerli in sottostrutture con un trasferimento del carico chiaro e controllato. In secondo luogo, la valutazione della rottura per stabilità globale sull'intero modello è superiore rispetto a un modello 2D planare.
La considerazione delle forme modali spaziali e dei carichi torsionali accidentali, nonché la sovrapposizione delle eccitazioni sismiche nelle direzioni X e Y, favoriscono anche la modellazione tridimensionale per l'analisi sismica o di altro tipo. Per quanto riguarda i moderni metodi di pianificazione, i modelli 3D sono essenziali per l'uso del Building Information Modeling.
Tipi di modello 2D
RFEM 6 offre la possibilità di semplificare le strutture e lavorare con modelli planari (2D). Il vantaggio di questi tipi di modello è legato al ridotto sforzo di input risultante dalle coordinate limitate e dai gradi di libertà. Poiché un modello 2D può essere disegnato su un solo piano e ha tre gradi di libertà, la modellazione e il calcolo richiedono meno tempo e dimensioni.
L'uso del tipo di modello 2D|xz|La tensione piana è consigliata per le strutture intelaiate piane se i carichi agiscono nella direzione del piano della superficie, mentre il tipo 2D|XY|La piastra è consigliata per strutture a piastre piane sollecitate perpendicolarmente al piano della superficie, come quella nell'immagine 3.
Quindi, la prima designazione nel tipo di modello (2D) sta per l'input del sistema, mentre la seconda (XZ/XY) sta per il piano in cui il sistema è modellato. È anche possibile scegliere tipi di modello 2D che consentono la modellazione su un piano, ma con un'applicazione del carico tridimensionale e le forze interne 3D e gli spostamenti generalizzati risultanti.
Tipi di modello 1D
In RFEM 6 è anche possibile lavorare con un tipo di modello unidimensionale in cui le strutture sono rappresentate da un singolo asse. Questo tipo di modello consente la modellazione esclusivamente in un ambiente 1D; quindi, lo sforzo di input è ridotto in misura ancora maggiore. Tuttavia, RFEM 6 offre il tipo di modello 1D|X|3D, in cui è possibile un'applicazione del carico tridimensionale e le forze interne risultanti.
Esempio pratico

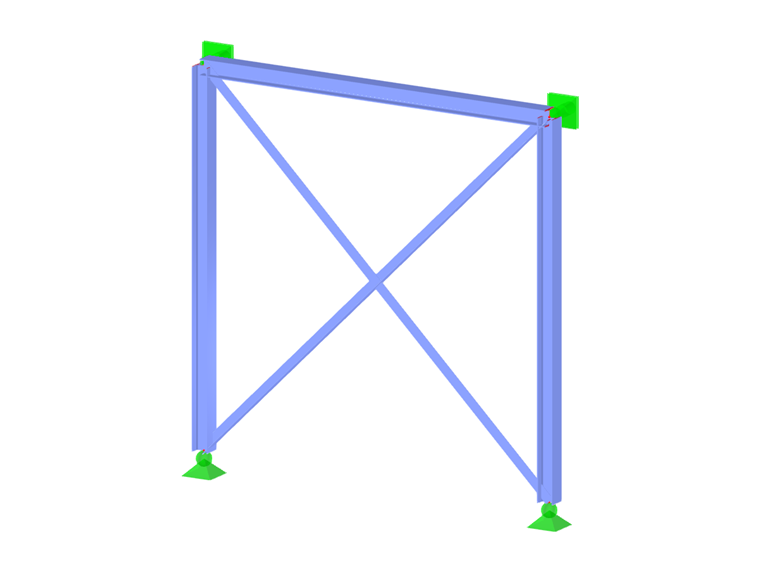

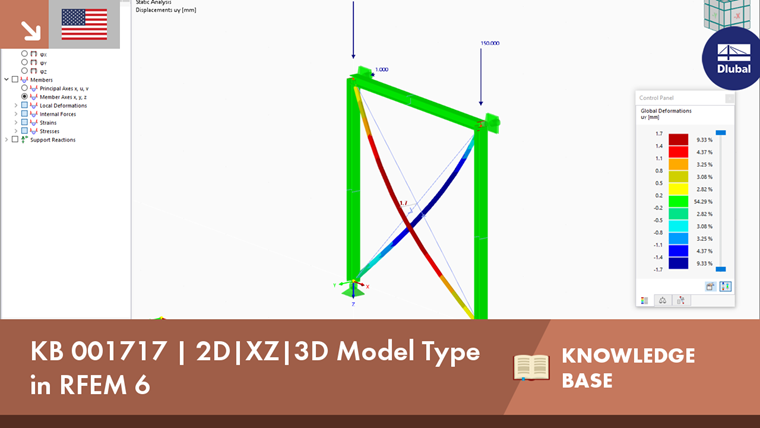

L'uso di un 2D|xz|Il tipo di modello 3D in RFEM 6 è mostrato su un controvento in acciaio, come mostrato nell'immagine 5. Il telaio controventato 2D a cui sono applicate due forze nodali di 150 kN nella direzione Z è modellato nel piano XZ. Inoltre, sulla struttura è presente 1 kN di carico nella direzione Y, il che implica la necessità di considerare anche le inflessioni fuori dal piano.
La modellazione piana in generale non consente questa considerazione; tuttavia, il tipo di modello 2D|xz|3D in RFEM 6 offre la possibilità di considerare tutte le deformazioni risultanti dal carico applicato. Pertanto, anche se la modellazione è in un ambiente 2D, le forze interne e gli spostamenti generalizzati risultanti sono tridimensionali.
