Scarica il modello del solaio in cemento armato con i parametri della fondazione determinati in RF-SOILIN, e aprilo con il programma di elementi finiti RFEM.
Questo modello è utilizzato nel webinar gratuito 'Interazione terreno-struttura in RFEM' presentato nella versione tedesca il 20 ottobre 2020 (27 ottobre 2020, in inglese).
Modello utilizzato in

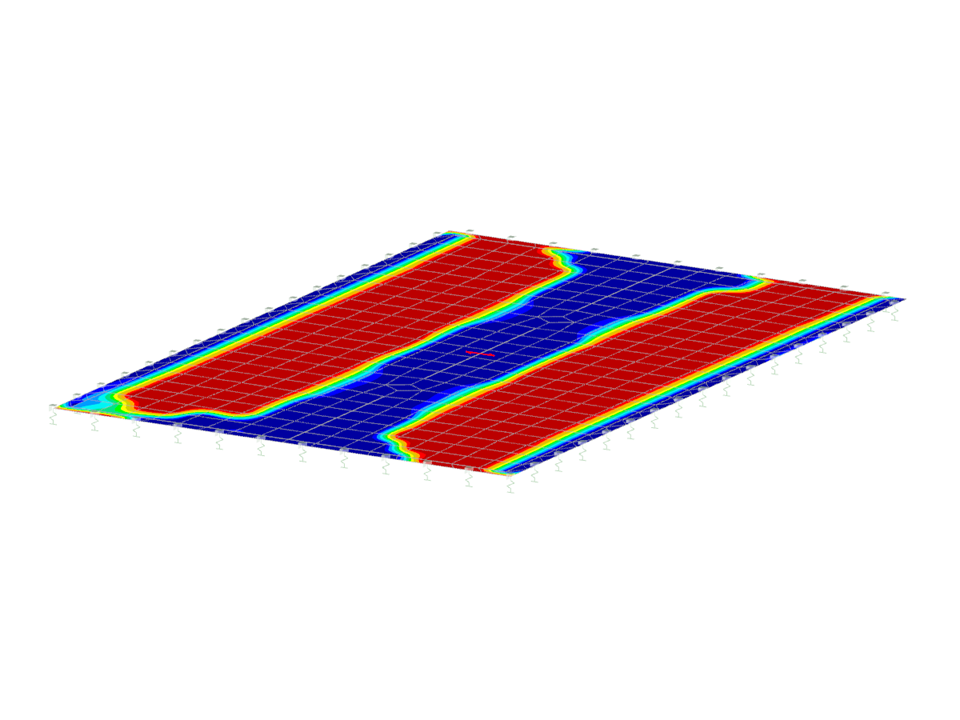

Lastra per solaio in cemento armato
| Numero di nodi | 14 |
| Numero di linee | 13 |
| Numero di aste | 0 |
| Numero di superfici | 1 |
| Numero di solidi | 0 |
| Numero di casi di carico | 3 |
| Nr. di combinazioni di carico | 16 |
| Nr. di combinazioni di risultati | 4 |
| Peso totale | 48,000 t |
| Dimensioni (metriche) | 8.000 x 0.000 x 12.000 m |
| Dimensioni (imperiali) | 26.25 x 0 x 39.37 feet |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
