Visualizzazione dell'instabilità torsionale in RFEM e RSTAB: Selezione degli assi di riferimento

Come posso visualizzare le forze interne nel sistema di coordinate globale e non nel sistema di coordinate principale della sezione trasversale?

Risposta:

RFEM e RSTAB hanno due assi per sezioni trasversali asimmetriche, aperte e ordinarie. Dopo il calcolo, vengono visualizzati i risultati per gli assi principali. Tuttavia, è possibile specificare qualsiasi sistema di coordinate principale per la visualizzazione dei vettori. Basta selezionare una delle due opzioni "Assi principali" o "Assi delle aste" nel Navigatore progetti - Risultati.

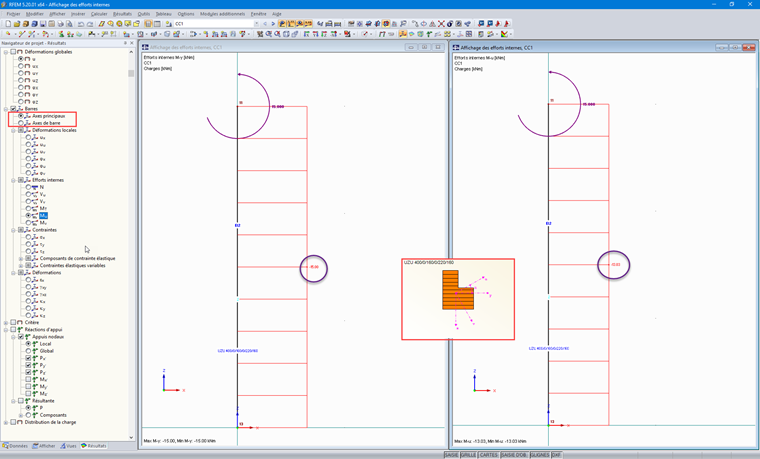

Visualizzazione delle forze interne per diversi assi
Visualizzazione delle forze interne per diversi assi
