Scarica il modello delle solette in cemento armato con diversi modelli di terreno (metodo del modulo di fondazione, modello di terreno modificato a due parametri con collare di fondazione, modello di terreno modificato a due parametri con molle aggiuntive, metodo del modulo di rigidezza con RF-SOILIN) e aprilo con il programma agli elementi finiti RFEM.
Questo modello è utilizzato nel webinar gratuito 'Interazione terreno-struttura in RFEM' presentato nella versione tedesca il 20 ottobre 2020 (27 ottobre 2020, in inglese).
Modello utilizzato in

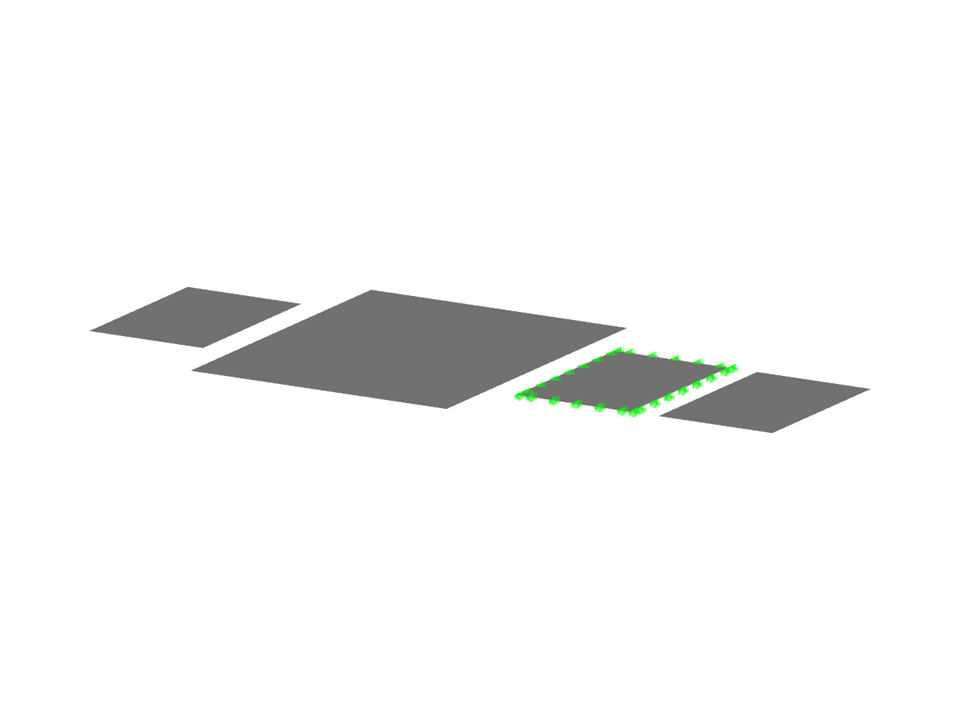

Confronto di modelli di terreno
| Numero di nodi | 60 |
| Numero di linee | 56 |
| Numero di aste | 0 |
| Numero di superfici | 5 |
| Numero di solidi | 0 |
| Numero di casi di carico | 3 |
| Nr. di combinazioni di carico | 16 |
| Nr. di combinazioni di risultati | 4 |
| Peso totale | 192,075 t |
| Dimensioni (metriche) | 48.000 x 0.000 x 22.000 m |
| Dimensioni (imperiali) | 157.48 x 0 x 72.18 feet |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
