下载具有不同土模型的钢筋混凝土楼板模型(基础模量法,带基础项圈的修正二参数土模型,带附加弹簧的修正二参数土模型,使用RF-SOILIN的刚度模块法),然后使用有限元程序RFEM。
该模型将在2020年10月20日发布的免费在线讲座“ RFEM中的土-结构相互作用”中使用(2020年10月27日,英语)。

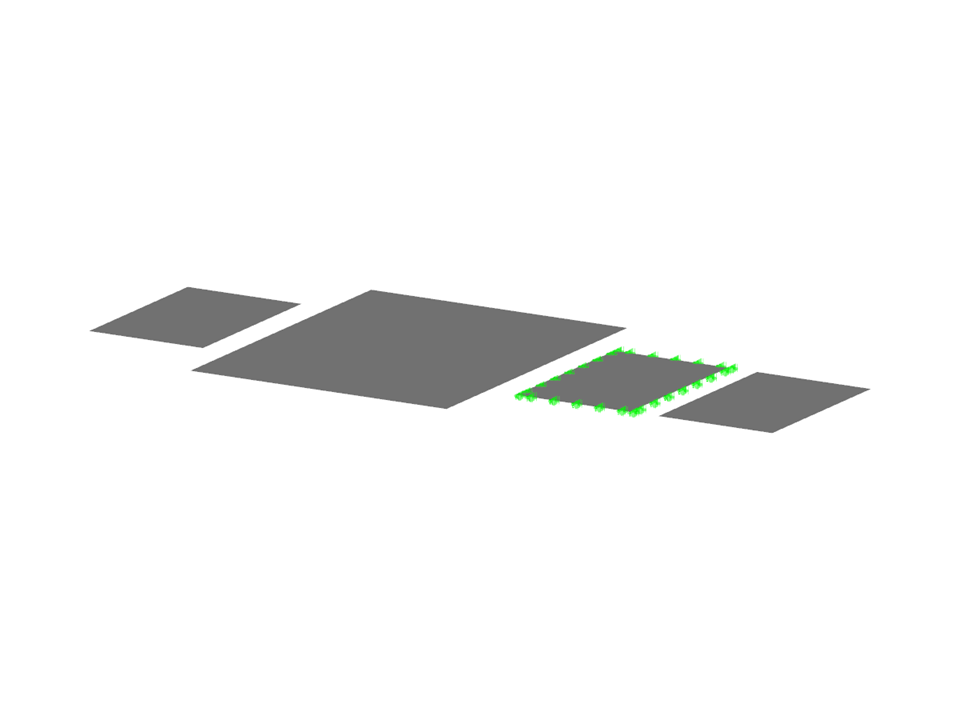

土模型比较
节点数目: | 60 |
线的数目 | 56 |
杆件数目: | 0 |
面的数目: | 5 |
实体数目 | 0 |
荷载工况数目 | 3 |
荷载组合数目 | 16 |
结果组合数目 | 4 |
总重量 | 192,075 t |
翘曲区域尺寸 | 48.000 x 0.000 x 22.000 m |
您可以下载该结构分析模型来进行专业练习,或者用于您的工程项目。 但是我们不保证模型的准确性或完整性,也不承担任何责任。
