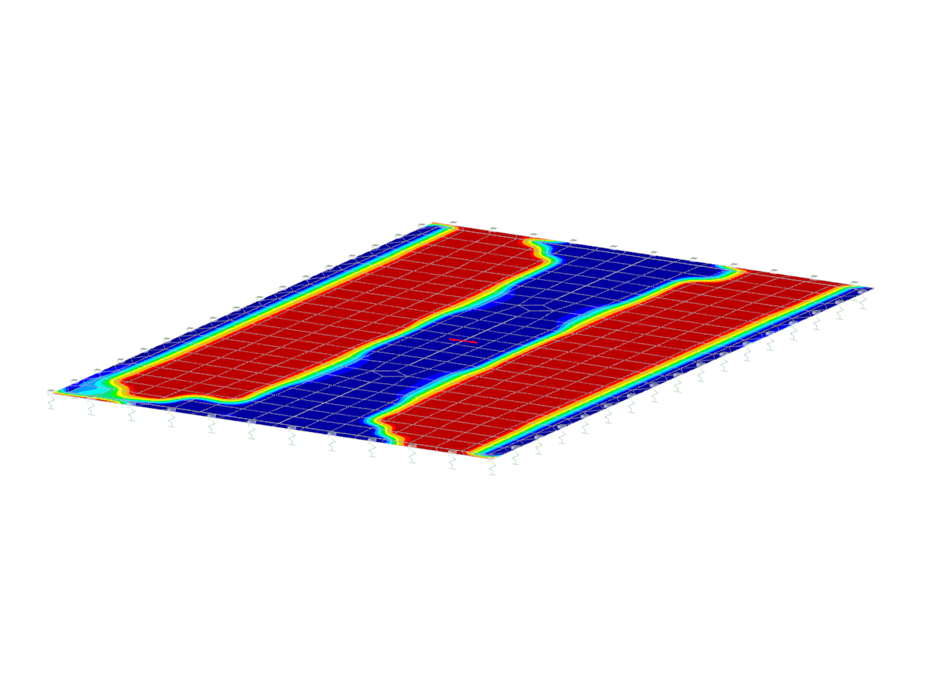

下载RF-SOILIN中确定的基础参数的钢筋混凝土楼板模型,然后使用有限元程序RFEM打开。

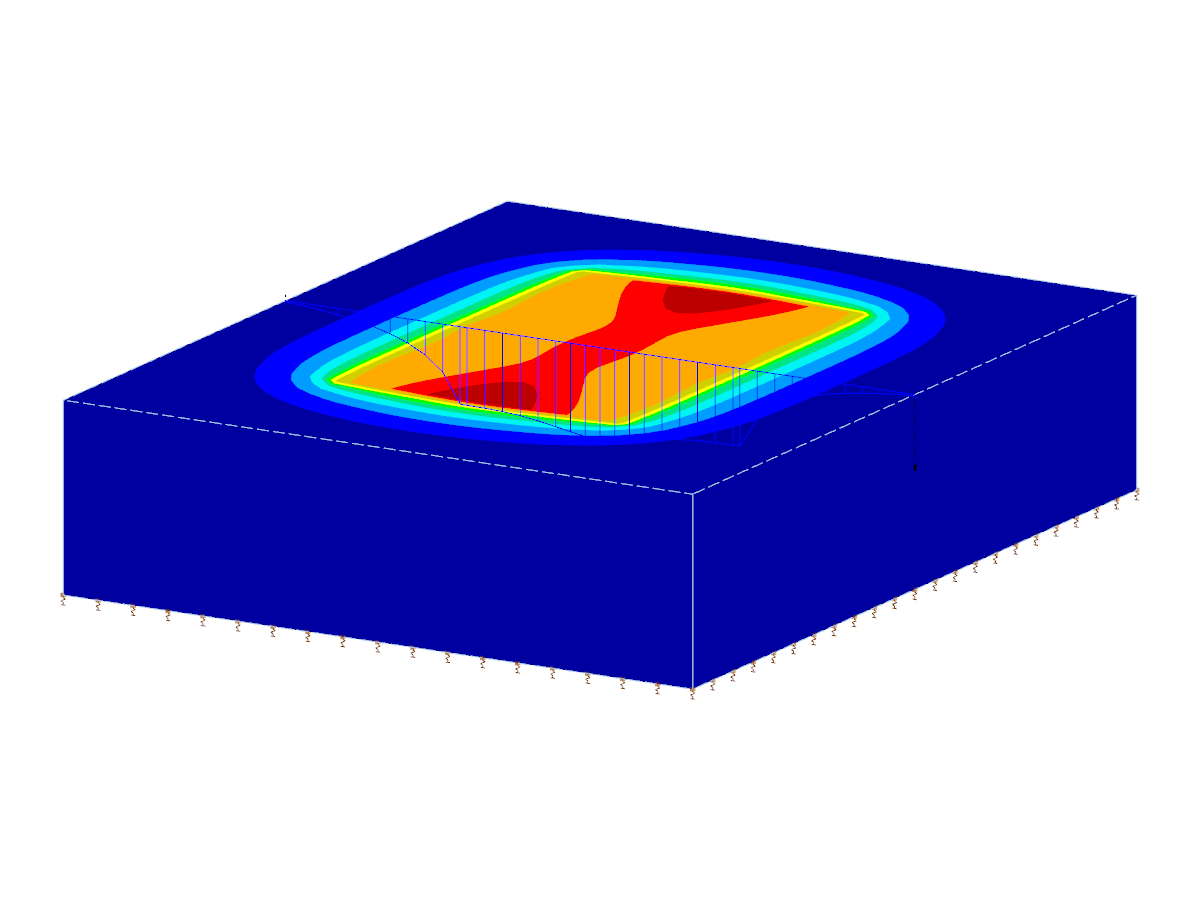

该模型将在2020年10月20日发布的免费在线讲座“ RFEM中的土-结构相互作用”中使用(2020年10月27日,英语)。
钢筋混凝土楼板
节点数目: | 14 |
线的数目 | 13 |
杆件数目: | 0 |
面的数目: | 1 |
实体数目 | 0 |
荷载工况数目 | 3 |
荷载组合数目 | 16 |
结果组合数目 | 4 |
总重量 | 48,000 t |
翘曲区域尺寸 | 8.000 x 0.000 x 12.000 m |
您可以下载该结构分析模型来进行专业练习,或者用于您的工程项目。 但是我们不保证模型的准确性或完整性,也不承担任何责任。
