下载3D半空间分析的楼板模型,然后使用有限元软件RFEM打开文件。
该模型将在2020年10月20日发布的免费在线讲座“ RFEM中的土-结构相互作用”中使用(2020年10月27日,英语)。

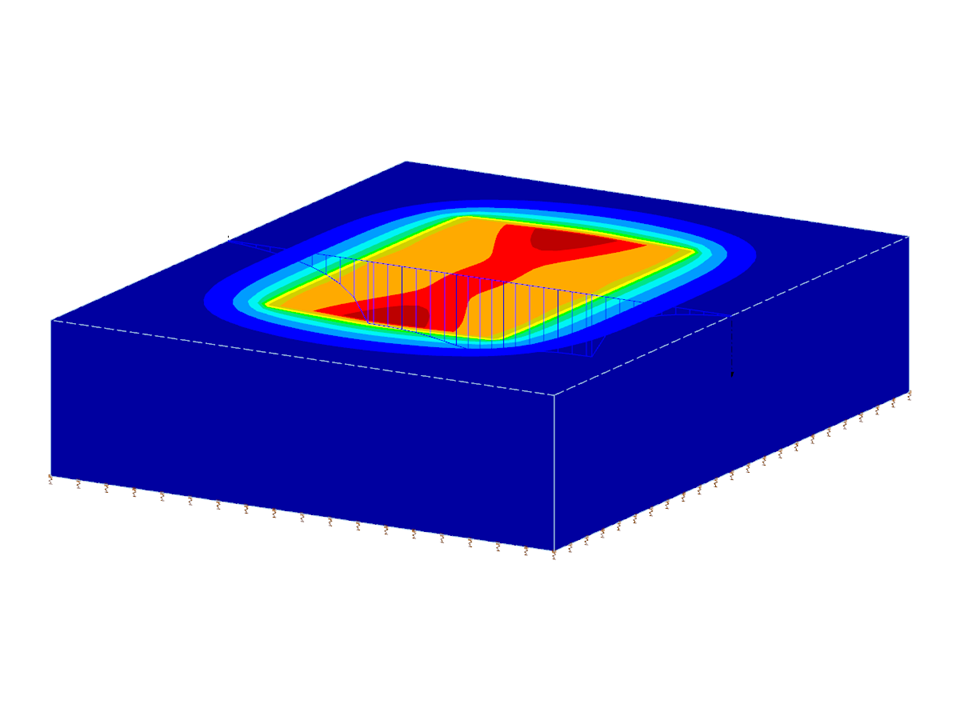

3D半空间分析土模型
节点数目: | 22 |
线的数目 | 25 |
面的数目: | 7 |
实体数目 | 1 |
荷载工况数目 | 3 |
荷载组合数目 | 16 |
结果组合数目 | 4 |
翘曲区域尺寸 | 18.000 x 22.000 x 5.000 m |
软件版本 | 5.24.01 |
您可以下载该结构分析模型来进行专业练习,或者用于您的工程项目。 但是我们不保证模型的准确性或完整性,也不承担任何责任。
